Oblouk 90°, bočnice 85 FS 200 | Ocel | pásově zinkováno | pozinkováno

Oblouk 90°, bočnice 85 FS

Obj. č. 6036702 | EAN 4012197343415

Obj. č. / Typ

Šířka

Materiál	Ocel

Povrch	pásově zinkováno

Barva	pozinkováno

Popis výrobku

Popis výrobku

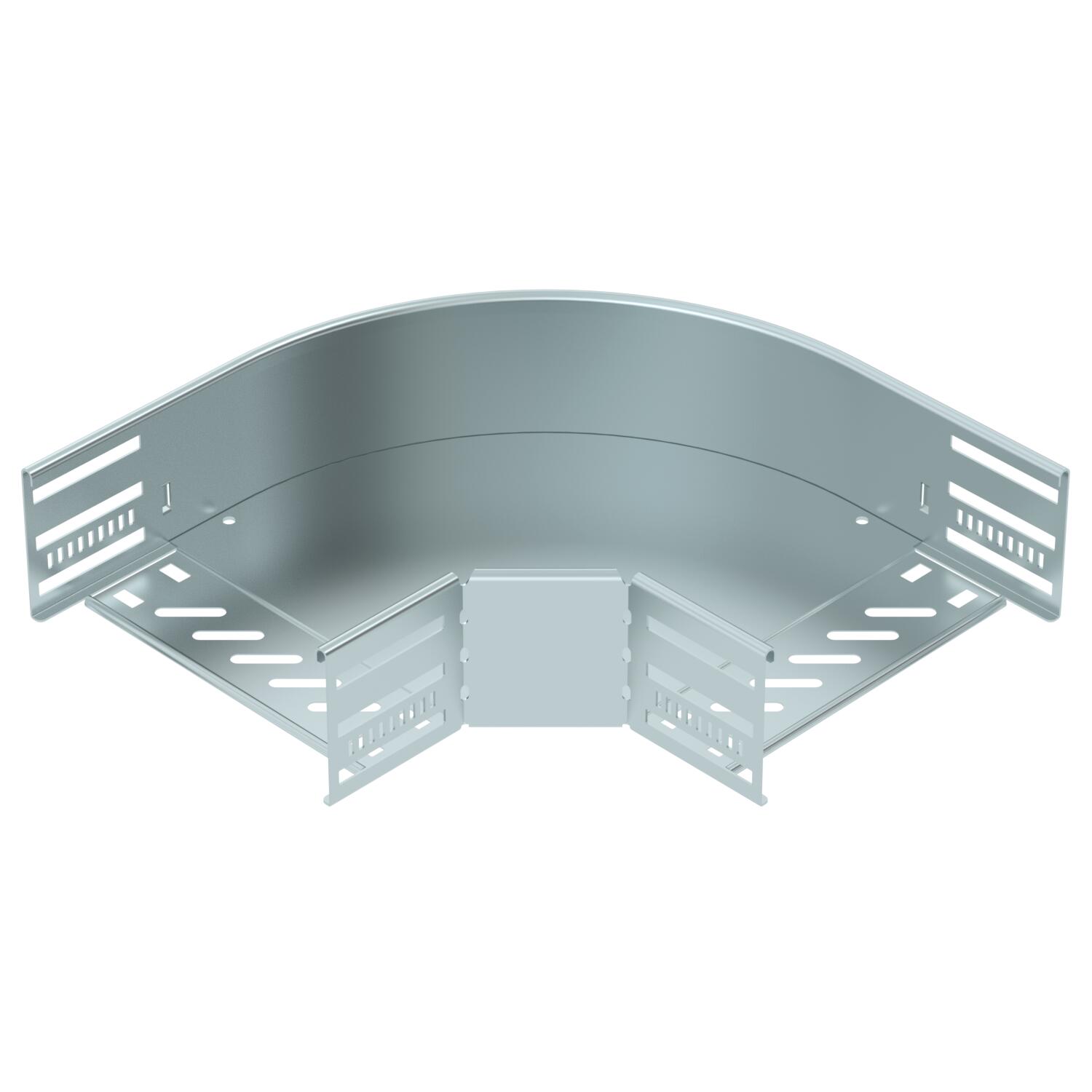

Oblouk 90° pro vytvoření vodorovné odbočky, tvarový díl pro naklapávací i šroubovací kabelové žlaby, výška bočnice 85 mm. Bezšroubová montáž pomocí dvojitých svorek nebo spojení pomocí šroubů s plochou kulovou hlavou FRS a matic kombi M6. Lze použít v interiéru. Upevňovací materiál je nutné objednat samostatně.

Technické údaje

Technické údaje

Barva	pozinkováno
Děrování bočnice	Ano
Doporučený počet šroubů	16 St.
Druh spojky kabelového nosného systému	Šroubovaný / upevněný svorkami
Konstrukce	Pevný oblouk
Materiál	Ocel
Montážní děrování ve dně	Ano
Nerezová ocel, mořená	Ne
Odbočení (úhel)	90°
Odpovídá požadavkům ROHS	Ano
Povrch	pásově zinkováno
Produktová řada	Řada MKSM, Řada MKS, Řada SKSM, Řada SKS

Provedení pro velká rozpětí	Ne
Provedení spojky	Integrovaná spojka
Rozměr	85x200
Rozmístění otvorů NATO	Ne
S vrchním dílem	Ne
Teplotní rozsah použití, max.	120 °C
Teplotní rozsah použití, min.	-20 °C
tloušťka bočnice	1,25 mm
Tloušťka materiálu dna	0,8 mm
Tloušťka plechu	0,8 mm
Zachování funkčnosti	Ne
Změna směru	vodorovný

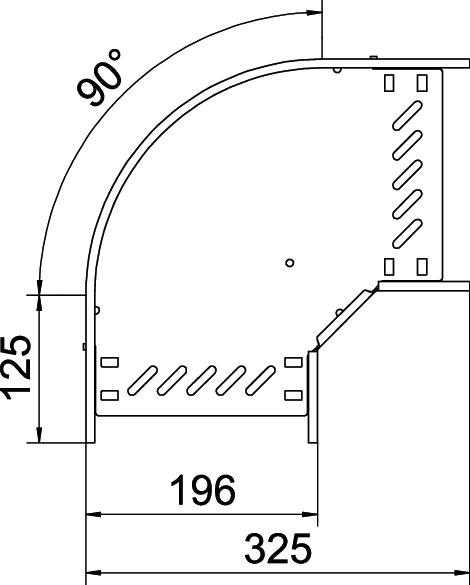

Rozměry

Rozměr B	200 mm
Rozměr R	50 mm

Šířka	200 mm
Výška	85 mm

CO2 stopa (Product Carbon Footprint)

CO2 stopa (GWP) od kolébky po bránu	3,7059 kg CO2e / 1 Kus
CO₂ Footprint (GWP)	3,7059 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200

Declared Unit	Množství
Declared Unit Quantity	1

Všechny typy

Všechny typy

Typ	Šířka	Materiál	Povrch	Barva	Obj. č.	Množství	Nejm. prod. jedn.
RB 90 810 FS	100 mm	Ocel	pásově zinkováno	pozinkováno	6036700	Kus	1 Kus
RB 90 820 FS	200 mm	Ocel	pásově zinkováno	pozinkováno	6036702	Kus	1 Kus
RB 90 830 FS	300 mm	Ocel	pásově zinkováno	pozinkováno	6036704	Kus	1 Kus
