Oblouk s nastavitelným úhlem 110 FT
Obj. č. 6037324 | EAN 4012197342012
- Popis výrobku
-

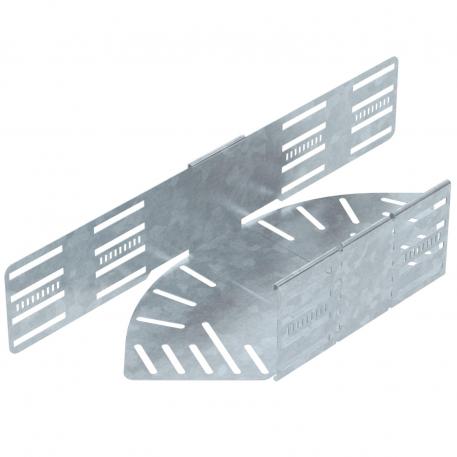

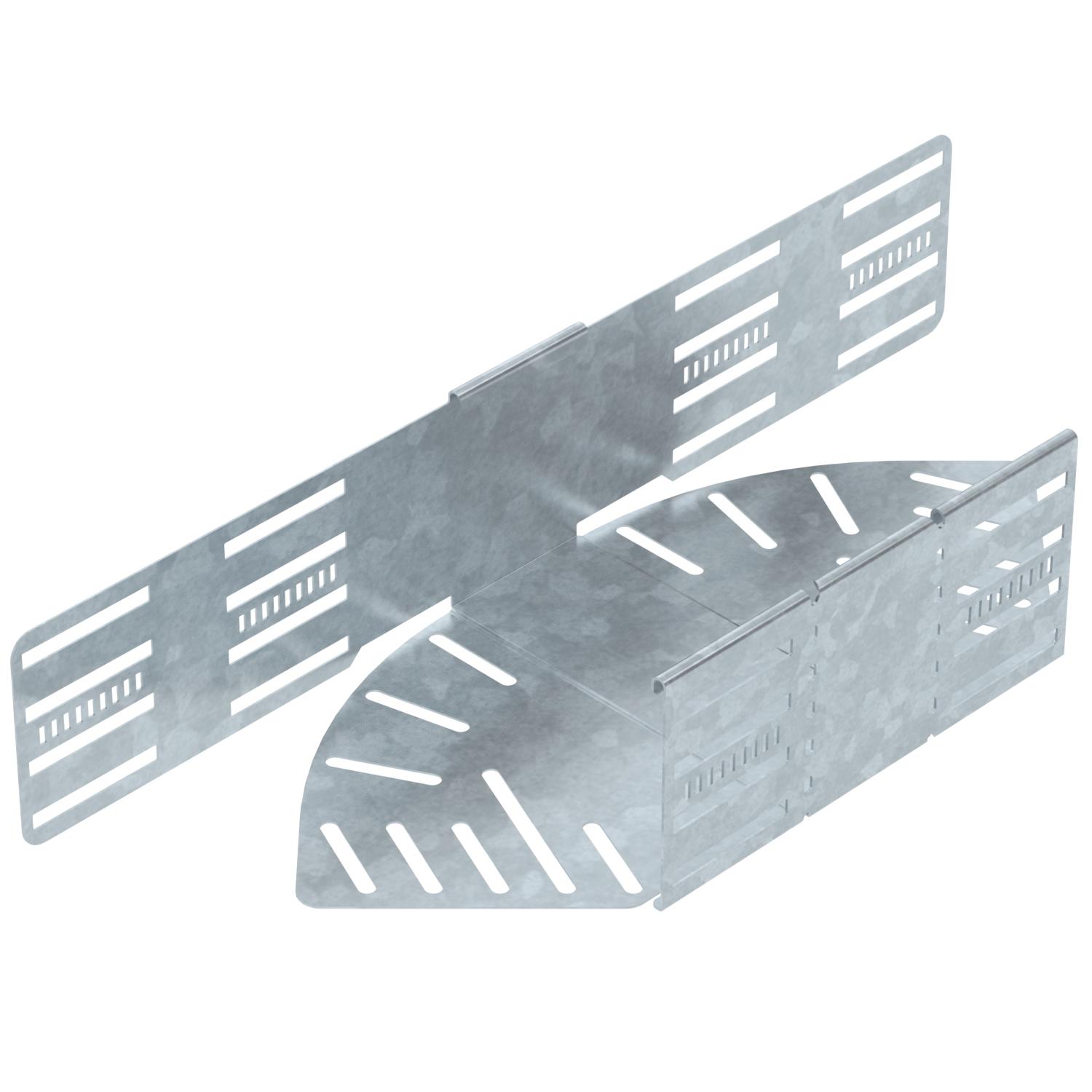

Popis výrobkuOblouk s nastavitelným úhlem pro zhotovení vodorovného odbočení, tvarový díl pro naklapávací i šroubovací kabelové žlaby s výškou bočnice 110 mm. Nastavitelný úhel 0–90°. Bezšroubová montáž pomocí dvojitých svorek nebo spojení pomocí šroubů s plochou kulovou hlavou FRS a matic kombi M6. Lze použít v interiéru i ve venkovním prostředí. Upevňovací materiál je nutné objednat samostatně.
-
- Technické údaje
-
Technické údaje
Barva pozinkováno Děrování bočnice Ano Doporučený počet šroubů 20 St. Druh spojky kabelového nosného systému Šroubovaný / upevněný svorkami Konstrukce Pevný oblouk Materiál Ocel Montážní děrování ve dně Ano Nerezová ocel, mořená Ne Odbočení (úhel) nastavitelné Povrch žárově zinkováno ponorem Provedení pro velká rozpětí Ne Provedení spojky Integrovaná spojka Rozměr 110x200 Rozmístění otvorů NATO Ne S vrchním dílem Ne Teplotní rozsah použití, max. 120 °C Teplotní rozsah použití, min. -20 °C tloušťka bočnice 1,25 mm Tloušťka materiálu dna 1 mm Tloušťka plechu 1 mm Zachování funkčnosti Ne Změna směru vodorovný Rozměry

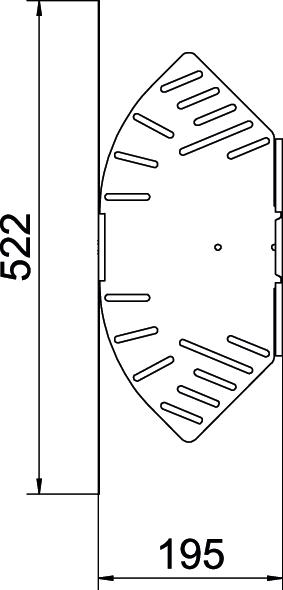

Rozměr B 200 mm Rozměr L 522 mm Šířka 200 mm Výška 110 mm CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolébky po bránu 3,7586 kg CO2e / 1 Kus CO₂ Footprint (GWP) 3,7586 kg CO₂e Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) Množství Declared Unit Quantity (LCA) 1 - Všechny typy
-
Všechny typy
-
Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Dvojitá svorka pro montáž tvarového dílu A2
DOP A2 6035998 10 Kus
Šroub s plochou kulovou hlavou a maticí kombi F
FRSB 6x12 F 6406122 100 Kus - Ke stažení
-
Datový list RB W 120 FT / 6037324 , 0.20MB , pdfEU prohlášení o shodě RB W 120 FT / 6037324 , 0.13MB , pdfUK - Prohlášení shody RB W 120 FT / 6037324 , 0.09MB , pdfREACH Prohlášení o shodě RB W 120 FT / 6037324 , 0.12MB , pdfRoHS Prohlášení o shodě RB W 120 FT / 6037324 , 0.13MB , pdfNávod k montáži Násuvné systémy kabelových žlabů Magic , 12.23MB , pdfNávod k montáži General information on the mounting , 2.65MB , pdf
