Oblouk s nastavitelným úhlem 60 A2 400 | Nerez ocel, materiál 1.4307 | Holé, dodatečně ošetřeno | ocelová

Oblouk s nastavitelným úhlem 60 A2

Obj. č. 6037158 | EAN 4012197341312

Obj. č. / Typ	6037158 / RB W 640 A2

Šířka	400 mm

Materiál	Nerez ocel, materiál 1.4307

Povrch	Holé, dodatečně ošetřeno

Barva	ocelová

Popis výrobku

Popis výrobku

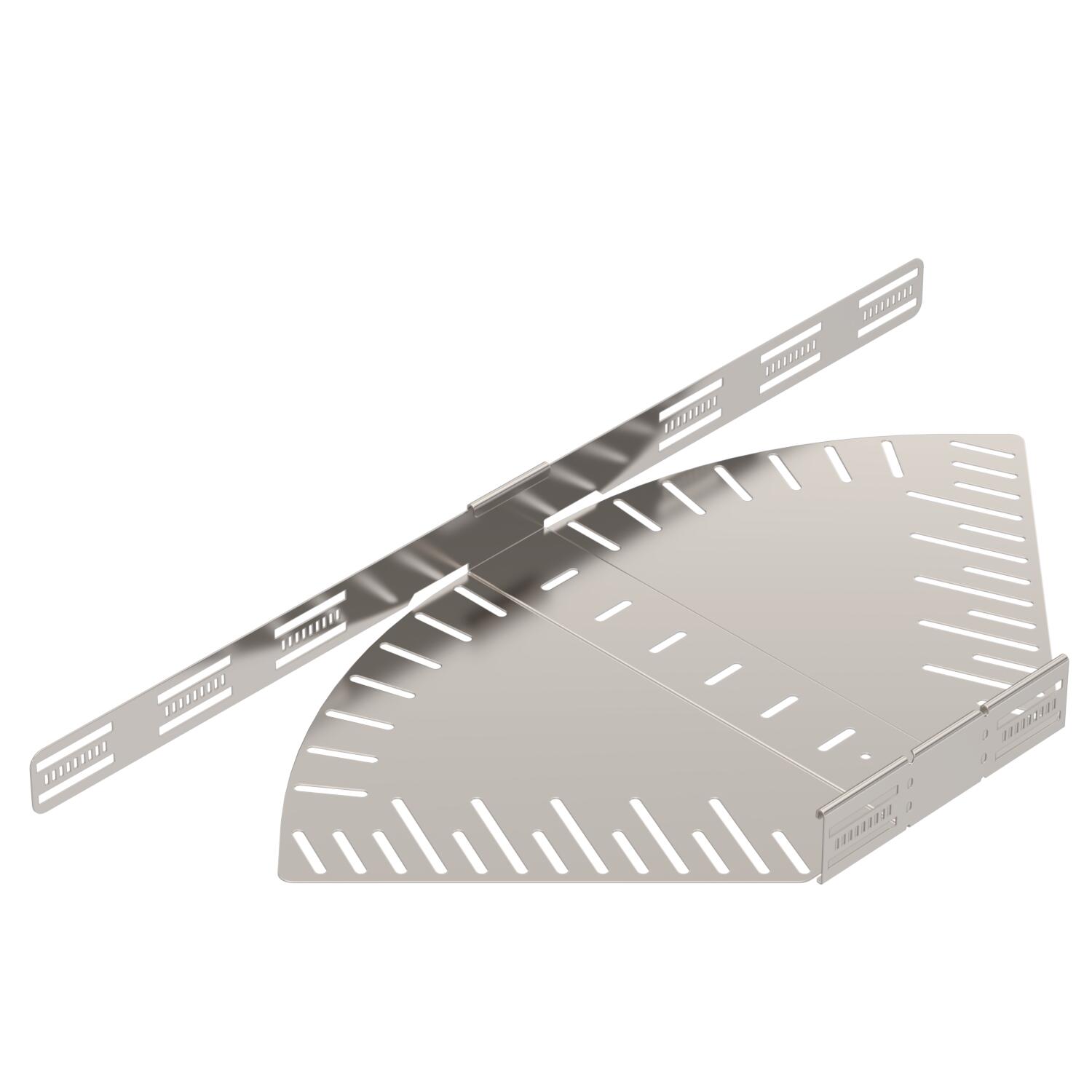

Oblouk s nastavitelným úhlem pro zhotovení vodorovného odbočení, tvarový díl pro naklapávací i šroubovací kabelové žlaby s výškou bočnice 60 mm. Nastavitelný úhel 0–90°. Bezšroubová montáž pomocí dvojitých svorek nebo spojení pomocí šroubů s plochou kulovou hlavou FRS a matic kombi M6. Lze použít v interiéru i ve venkovním prostředí. Upevňovací materiál je nutné objednat samostatně.

Technické údaje

Technické údaje

Barva	ocelová
Děrování bočnice	Ano
Doporučený počet šroubů	14 St.
Druh spojky kabelového nosného systému	Šroubovaný / upevněný svorkami
Konstrukce	Kloubový oblouk_kompletní
Materiál	Nerez ocel, materiál 1.4307
Montážní děrování ve dně	Ano
Nerezová ocel, mořená	Ne
Odbočení (úhel)	nastavitelné
Povrch	Holé, dodatečně ošetřeno
Provedení pro velká rozpětí	Ne
Provedení spojky	Integrovaná spojka

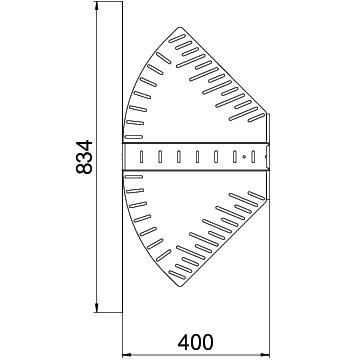

Rozměr	60x400
Rozměr B	400 mm

Rozměr L	834 mm
Rozměr R	50 mm
Rozmístění otvorů NATO	Ne
Šířka	400 mm
S vrchním dílem	Ne
Teplotní rozsah použití, max.	120 °C
Teplotní rozsah použití, min.	-20 °C
tloušťka bočnice	1,25 mm
Tloušťka materiálu dna	1,25 mm
Tloušťka plechu	1,25 mm
Výška	60 mm
Zachování funkčnosti	Ne
Změna směru	vodorovný
