Oblouk s nastavitelným úhlem 60 FS 200 | Ocel | pásově zinkováno | pozinkováno

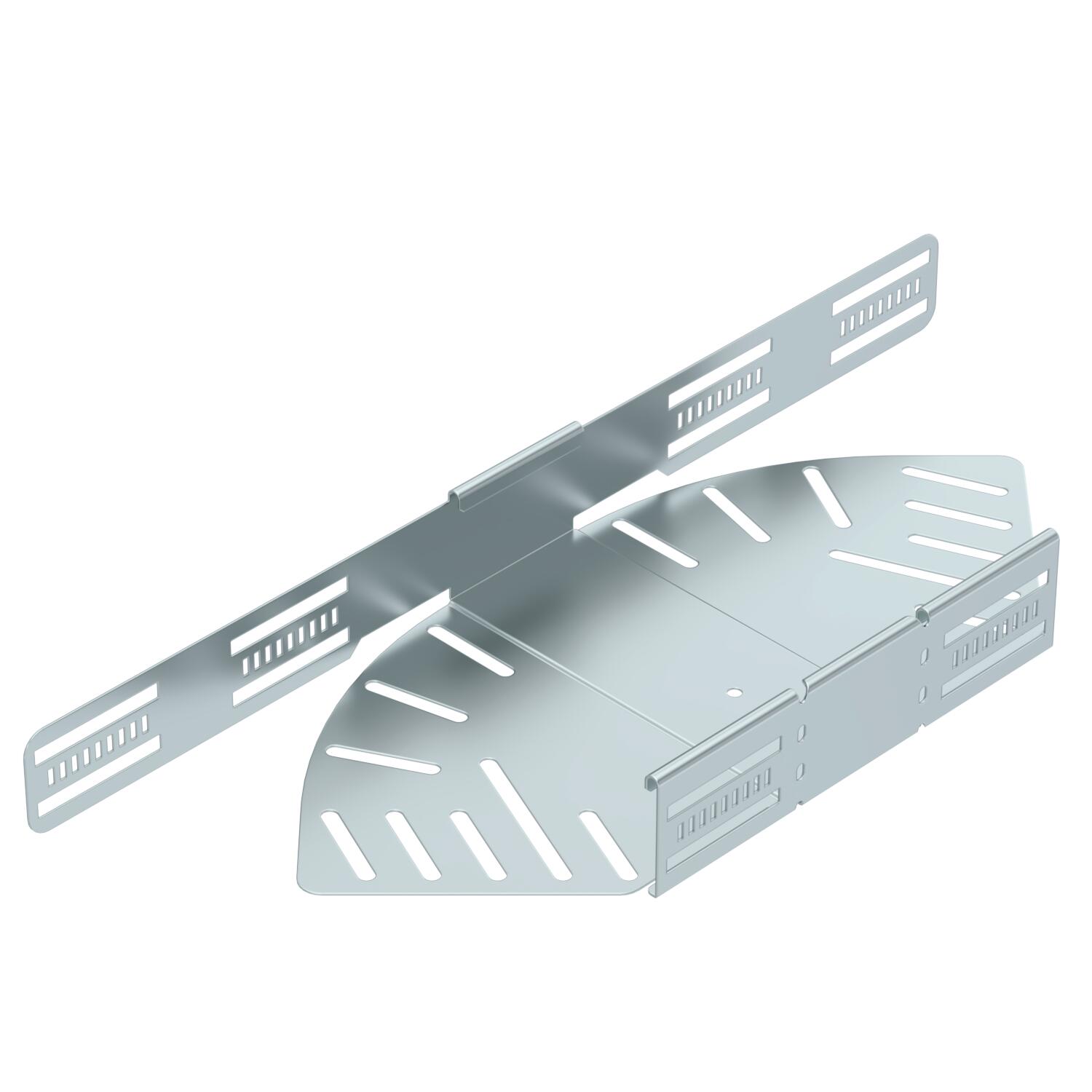

Oblouk s nastavitelným úhlem 60 FS

Obj. č. 6037104 | EAN 4012197340681

Obj. č. / Typ	6037104 / RB W 620 FS

Šířka	200 mm

Materiál	Ocel

Povrch	pásově zinkováno

Barva	pozinkováno

Popis výrobku

Popis výrobku

Oblouk s nastavitelným úhlem pro zhotovení vodorovného odbočení, tvarový díl pro naklapávací i šroubovací kabelové žlaby s výškou bočnice 60 mm. Nastavitelný úhel 0–90°. Bezšroubová montáž pomocí dvojitých svorek nebo spojení pomocí šroubů s plochou kulovou hlavou FRS a matic kombi M6. Lze použít v interiéru. Upevňovací materiál je nutné objednat samostatně.

Technické údaje

Technické údaje

Barva	pozinkováno
CO2 stopa (GWP) od kolébky po bránu	3,2346 kg CO2e / 1 Kus
Děrování bočnice	Ano
Doporučený počet šroubů	12 St.
Druh spojky kabelového nosného systému	Šroubovaný / upevněný svorkami
Konstrukce	Kloubový oblouk_kompletní
Materiál	Ocel
Montážní děrování ve dně	Ano
Nerezová ocel, mořená	Ne
Odbočení (úhel)	nastavitelné
Povrch	pásově zinkováno
Provedení pro velká rozpětí	Ne
Provedení spojky	Integrovaná spojka
Rozměr	60x200

Rozměr B	200 mm

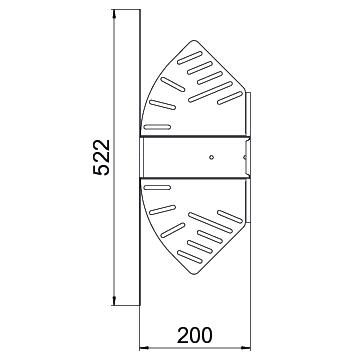

Rozměr L	522 mm
Rozměr R	50 mm
Rozmístění otvorů NATO	Ne
Šířka	200 mm
S vrchním dílem	Ne
Teplotní rozsah použití, max.	120 °C
Teplotní rozsah použití, min.	-20 °C
tloušťka bočnice	1,25 mm
Tloušťka materiálu dna	1 mm
Tloušťka plechu	1 mm
Výška	60 mm
Zachování funkčnosti	Ne
Změna směru	vodorovný
