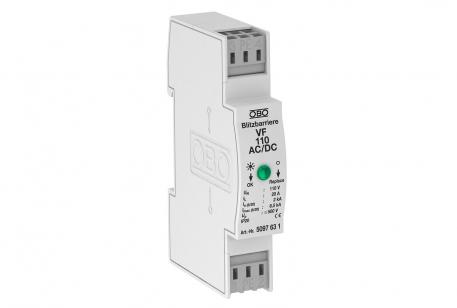

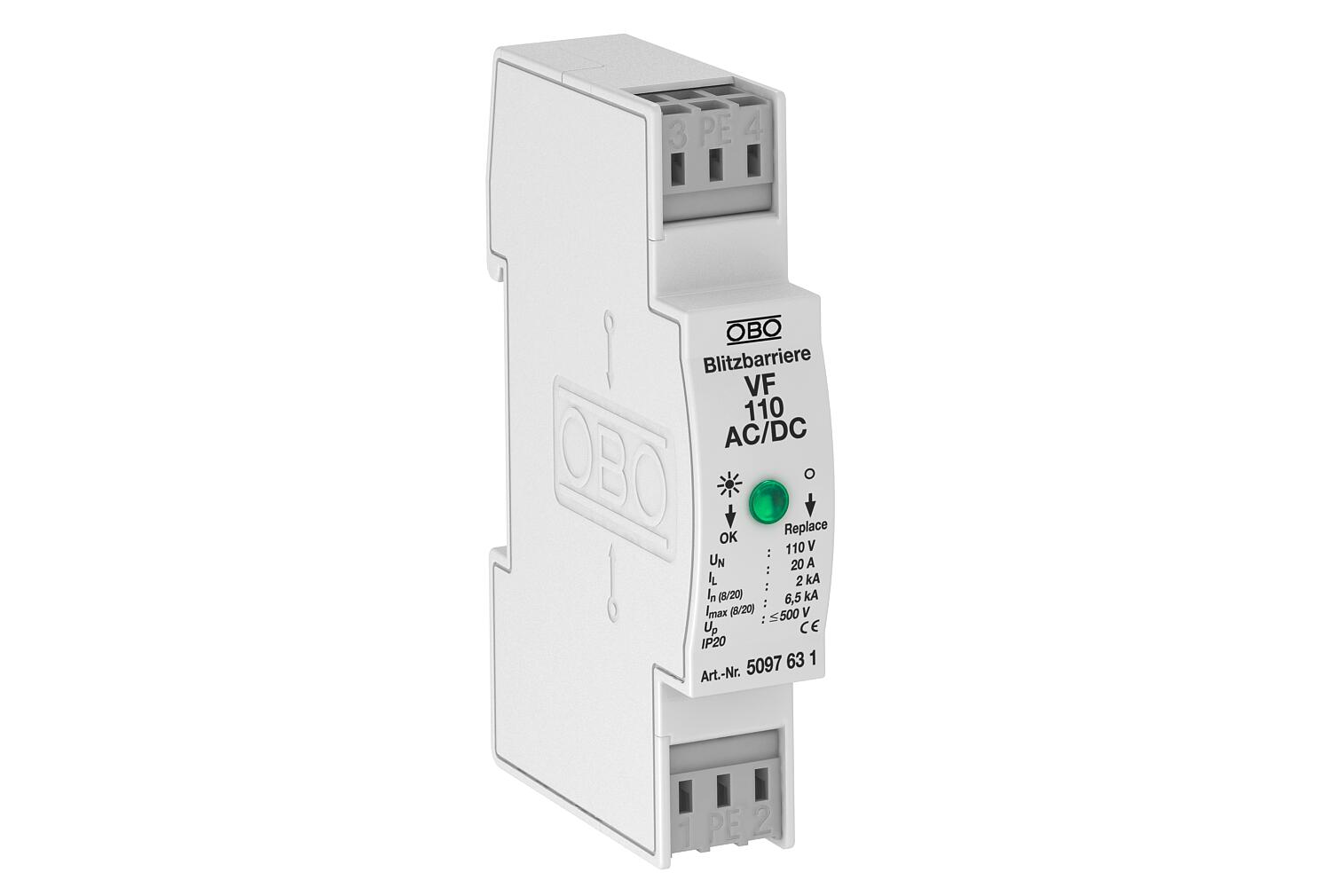

Ochrana MaR pro 2 pólové napájení 110 V
Obj. č. 5097631 | EAN 4012195578154
- Popis výrobku
-
Popis výrobkuPřepěťová ochrana / jemná ochrana sítě typu 3 dle ČSN EN 61643-11
• Vhodná pro systémy se stejnosměrným i střídavým napětím
• Optická indikace funkčnosti
• Bezšroubové připojovací svorky zaručují snadnou montáž

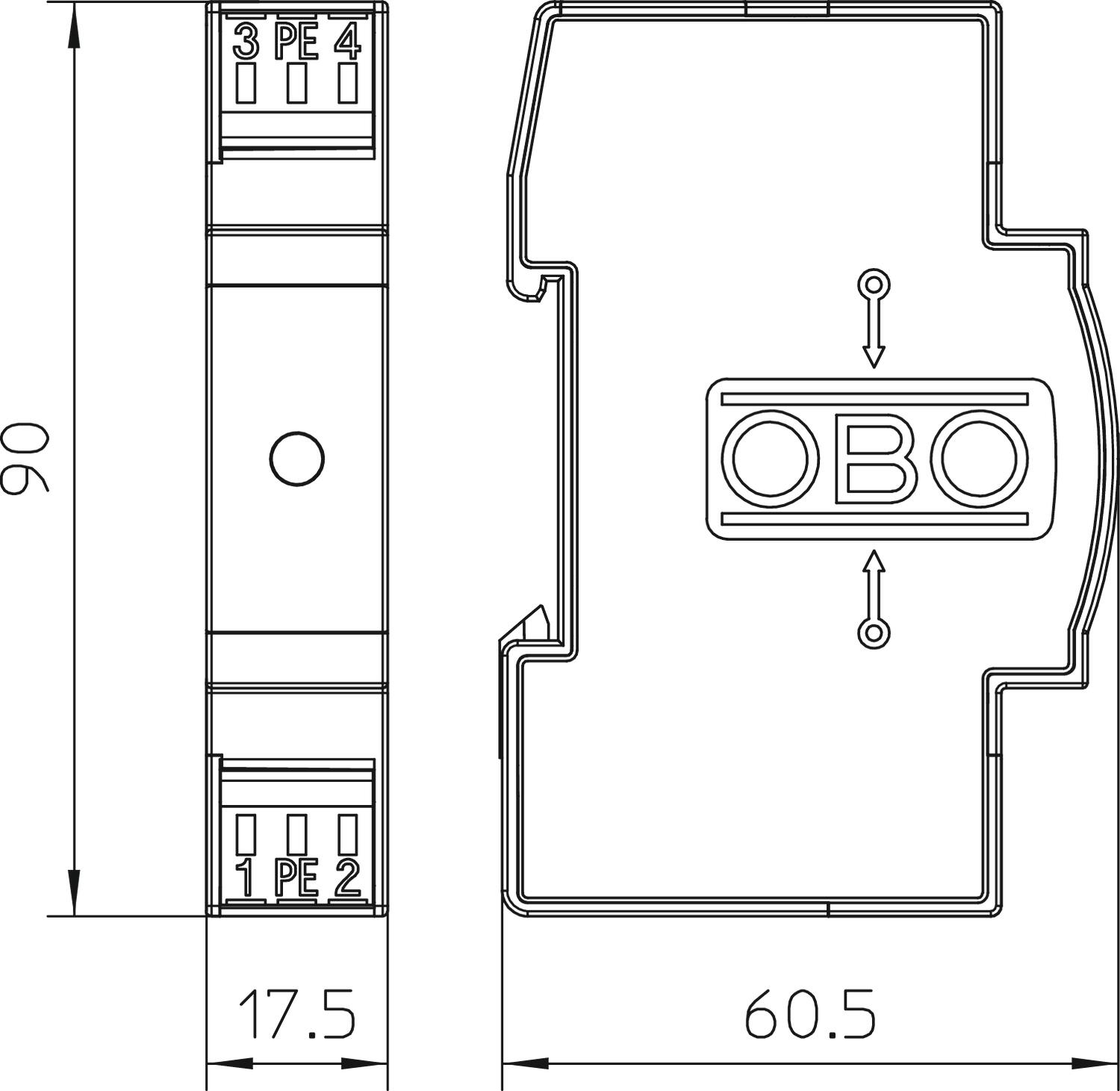

• Prostorově úsporný rastr 17,5 mm

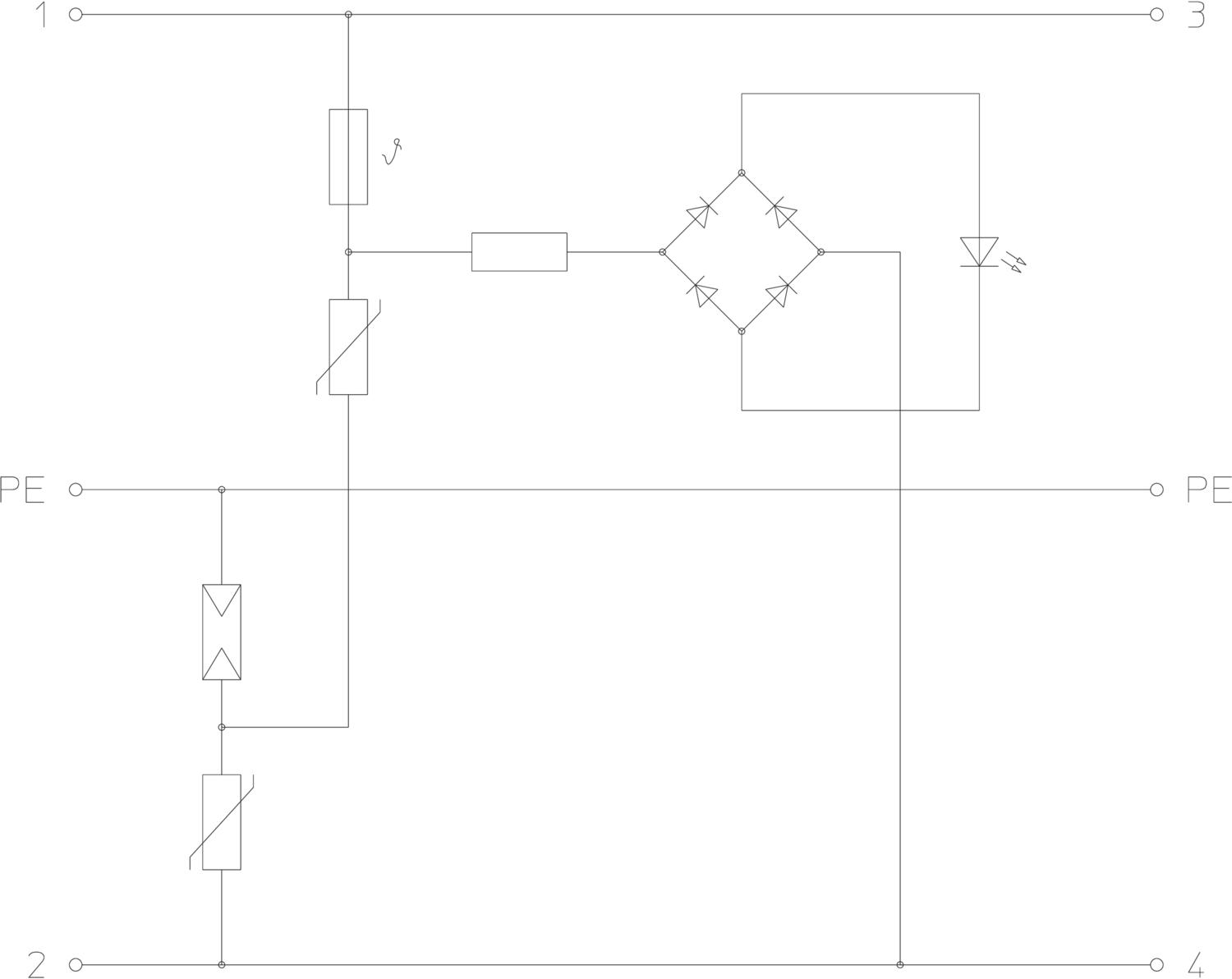

• Zapojení Y
Použití: Univerzální použití na profilové liště 35 mm ve všech běžných rozvaděčových skříních.
-
- Technické údaje
-
Technické údaje
Dálková signalizace Ne Doba odezvy <25 ns Jmenovité napětí AC (50/60 Hz) 110 V Jmenovitý impulzní svodový proud (8/20 µs) 2 kA Jmenovitý zatěžovací proud (vstupní/výstupní svorka) 20 A LPZ 2→3 Max. nadproudová ochrana na straně sítě 20 Maximální rázový svodový proud (8/20 μs) 6,5 kA Maximální vstupní jištění 20 A Nejvyšší trvalé napětí AC 150 V Nejvyšší trvalé napětí DC 200 V Ochranná úroveň žíla – zem <1400 V Ochranná úroveň žíla – žíla <500 V Počet pólů 3 Provedení pólů 2 Provedení Verze 110 V Provedení zkoušené pro prostředí s nebezpečím výbuchu Ne Provozní teplota, max. 80 °C Provozní teplota, min. -40 °C Rozměr 110V AC Signalizace na přístroji Opticky SPD dle EN 61643-11 Typ 3 SPD dle IEC 61643-1 class III Stupeň krytí IP20 Teplotní rozsah použití, max. 80 °C Teplotní rozsah použití, min. -40 °C Tvar sítě ostatní Vyfukující Ne Zkušební třída typu 3 Ano Způsob montáže Profilová lišta 35 mm Možnosti připojení
Průřez pevného vodiče (plného/vícedrátového), max. 2,5 mm² Průřez pevného vodiče (plného/vícedrátového), min. 0,14 mm² CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolébky po bránu 0,4043 kg CO2e / 1 Kus CO₂ Footprint (GWP) 0,4043 kg CO₂e Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) Množství Declared Unit Quantity (LCA) 1 - Všechny typy
- Ke stažení
-
Datový list VF110-AC DC / 5097631 , 0.20MB , pdfEU prohlášení o shodě VF110-AC DC / 5097631 , 0.13MB , pdfREACH Prohlášení o shodě VF110-AC DC / 5097631 , 0.28MB , pdfRoHS Prohlášení o shodě VF110-AC DC / 5097631 , 0.12MB , pdfPomůcka pro výběr Selection aid TBS , 1.48MB , pdfPomůcka pro výběr Pomůcka pro výběr přepěťových ochran , 2.00MB , pdf
