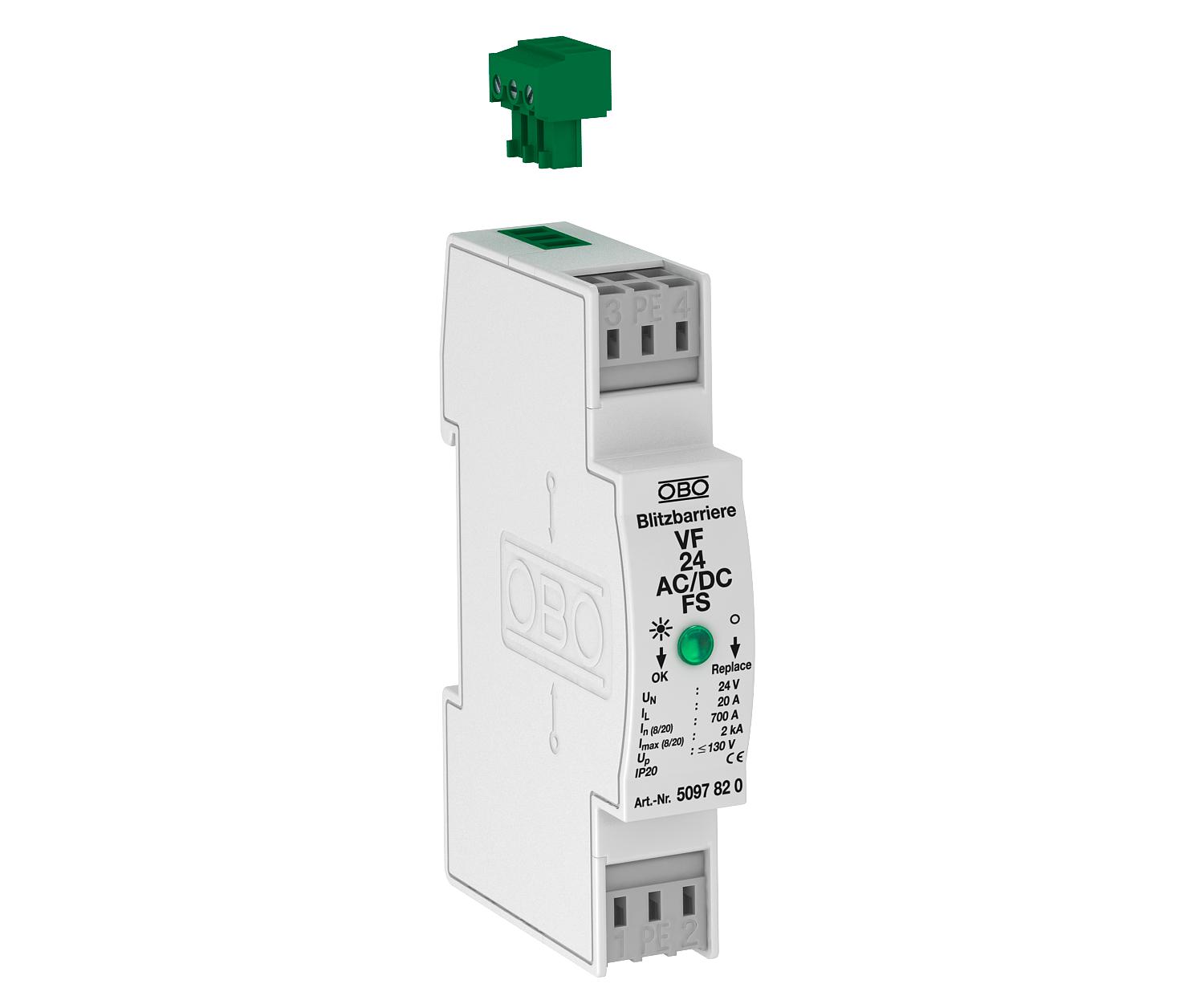

Ochrana MaR pro dvoupólové napájení s dálkovou signalizací 24 V AC/DC 2 | 34 | 46 | IP20

Ochrana MaR pro dvoupólové napájení s dálkovou signalizací 24 V AC/DC

Obj. č. 5097820 | EAN 4012195578185

Obj. č. / Typ	5097820 / VF24-AC/DC-FS

Provedení pólů	2

Nejvyšší trvalé napětí AC	34 V

Nejvyšší trvalé napětí DC	46 V

Stupeň krytí	IP20

Popis výrobku

Popis výrobku

Přepěťová ochrana / jemná ochrana sítě typu 3 dle EN 61643-11 s dálkovou signalizací

• S dálkovou signalizací: bezpotenciálový přepínací kontakt

• Vhodná pro systémy se stejnosměrným a střídavým napětím

• Optická indikace funkčnosti

• Bezšroubové připojovací svorky zaručují snadnou montáž

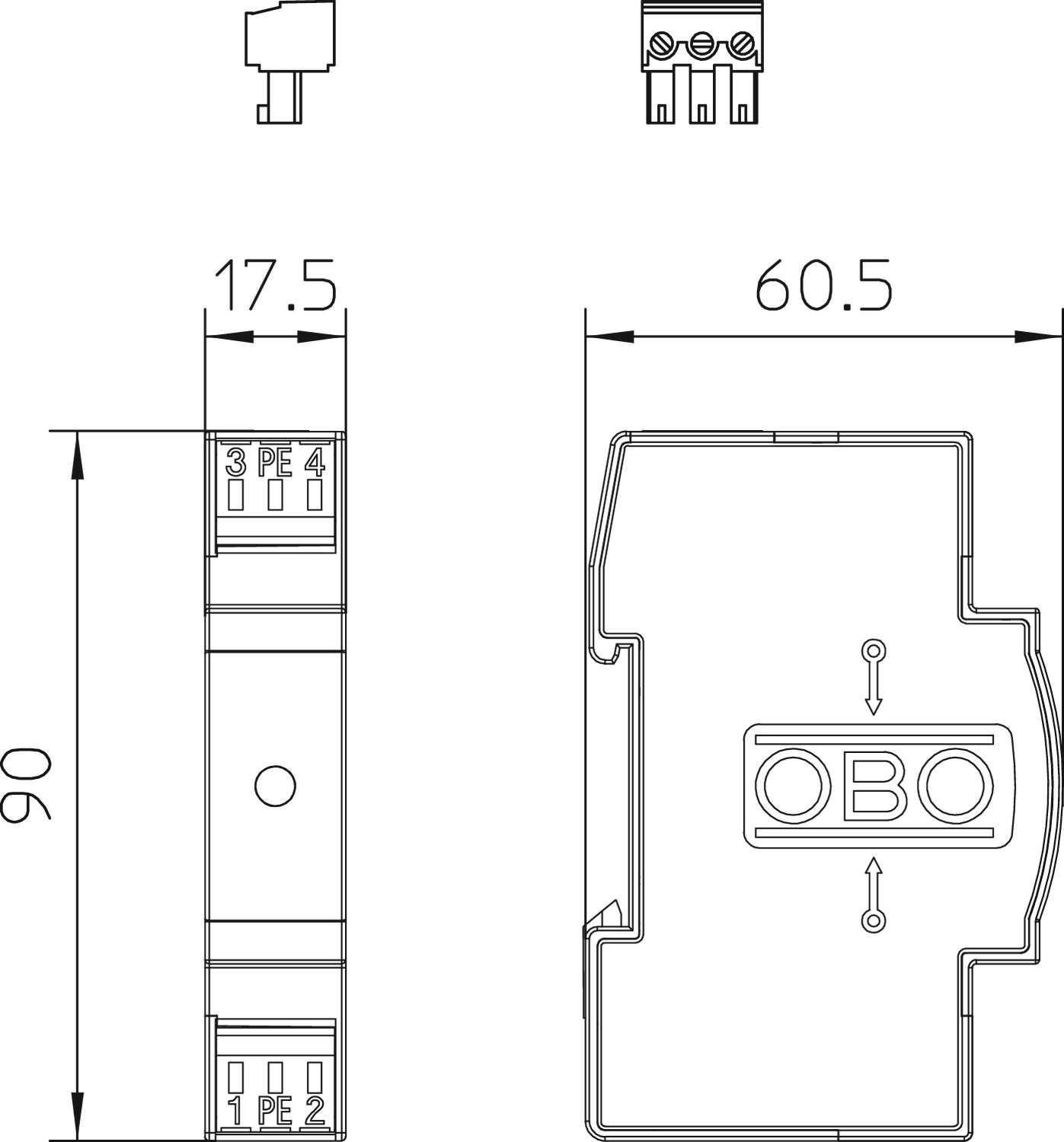

• Prostorově nenáročný modul 17,5 mm

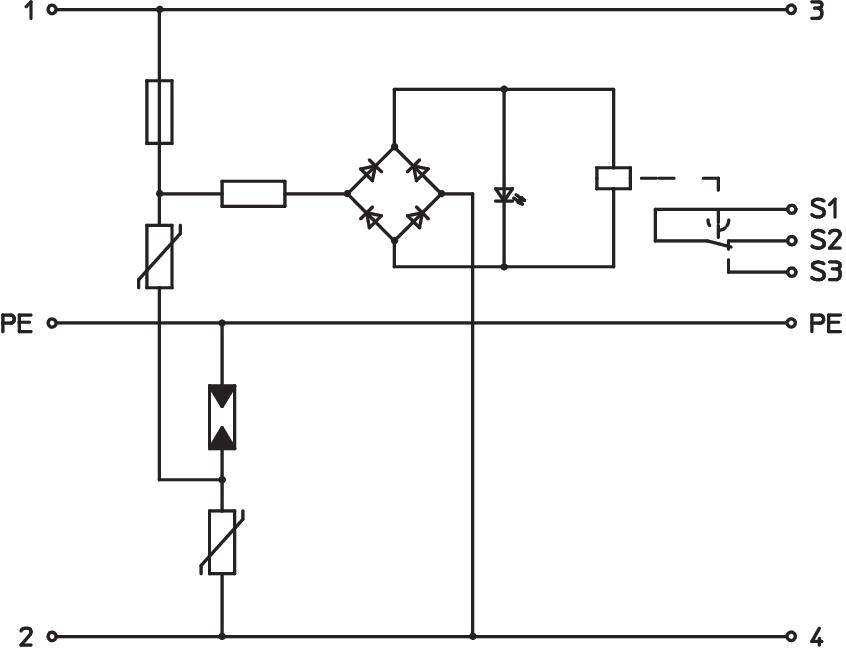

• Zapojení Y

Použití: Univerzální použití na profilové liště 35 mm v běžných rozvaděčových skříních.

Technické údaje

Technické údaje

Dálková signalizace	Ano
Doba odezvy	<25 ns
Jmenovité napětí AC (50/60 Hz)	24 V
Jmenovitý impulzní svodový proud (8/20 µs)	0,7 kA
Jmenovitý zatěžovací proud (vstupní/výstupní svorka)	20 A
LPZ	2→3
Max. nadproudová ochrana na straně sítě	16
Maximální rázový svodový proud (8/20 μs)	2 kA
Maximální vstupní jištění	16 A
Nejvyšší trvalé napětí AC	34 V
Nejvyšší trvalé napětí DC	46 V
Ochranná úroveň žíla – zem	<1200 V
Ochranná úroveň žíla – žíla	<160 V
Ochranná úroveň [L-N]	≤1000
Počet pólů	3

Provedení pólů	2
Provozní teplota, max.	80 °C
Provozní teplota, min.	-40 °C
Rozměr	24V AC
Signalizace na přístroji	Opticky
SPD dle EN 61643-11	Typ 3
SPD dle IEC 61643-1	class III
Stupeň krytí	IP20
Teplotní rozsah použití, max.	80 °C
Teplotní rozsah použití, min.	-40 °C
Tvar sítě	ostatní
Vyfukující	Ne
Zkušební třída typu 3	Ano
Způsob montáže	Profilová lišta 35 mm

Možnosti připojení

Kontakty dálkové signalizace	Přepínací kontakt
Průřez pevného vodiče (plného/vícedrátového), max.	2,5 mm²

Průřez pevného vodiče (plného/vícedrátového), min.	0,14 mm²

CO2 stopa (Product Carbon Footprint)

CO2 stopa (GWP) od kolébky po bránu	0,2757 kg CO2e / 1 Kus
CO₂ Footprint (GWP)	0,2757 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200
