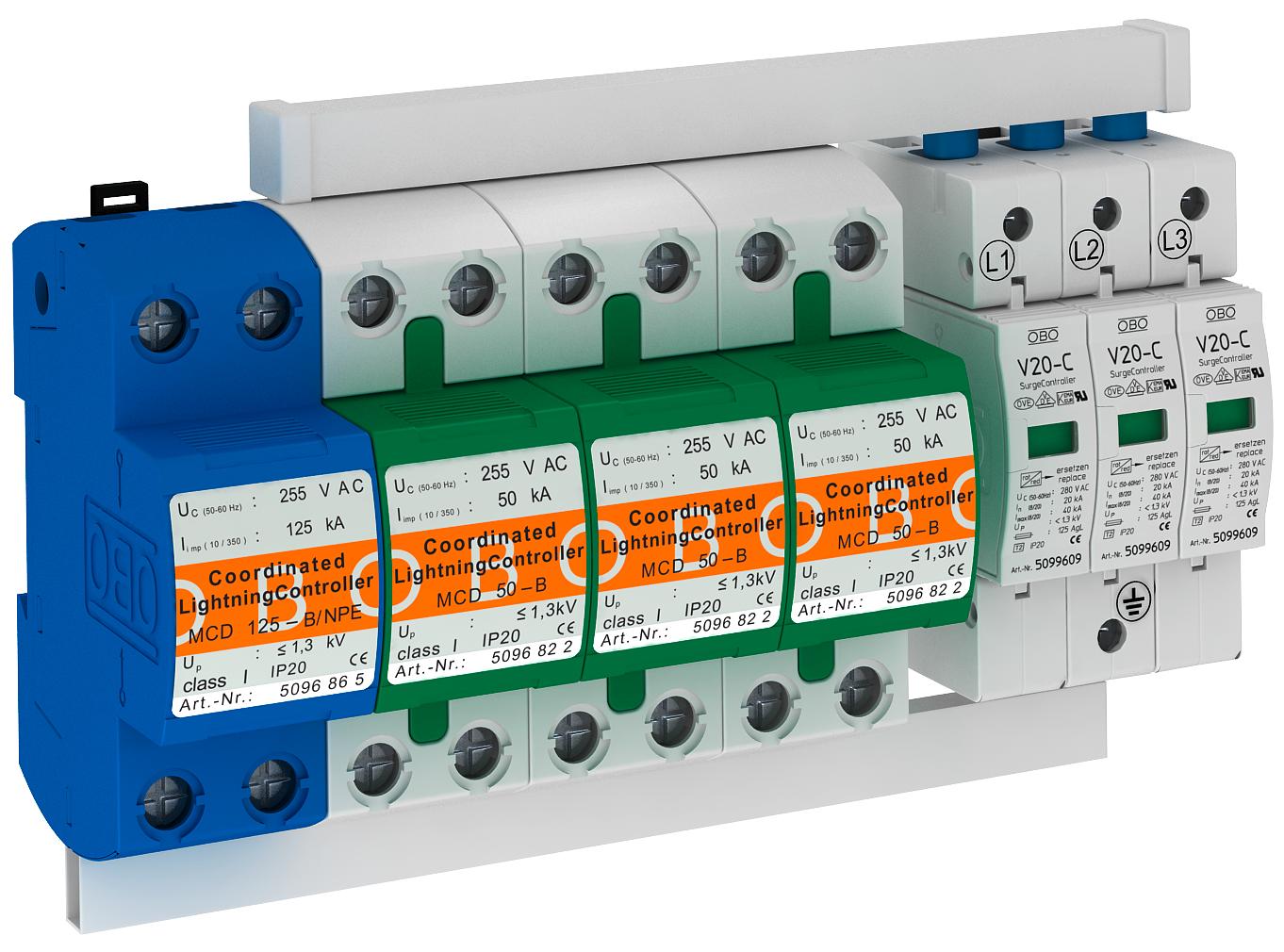

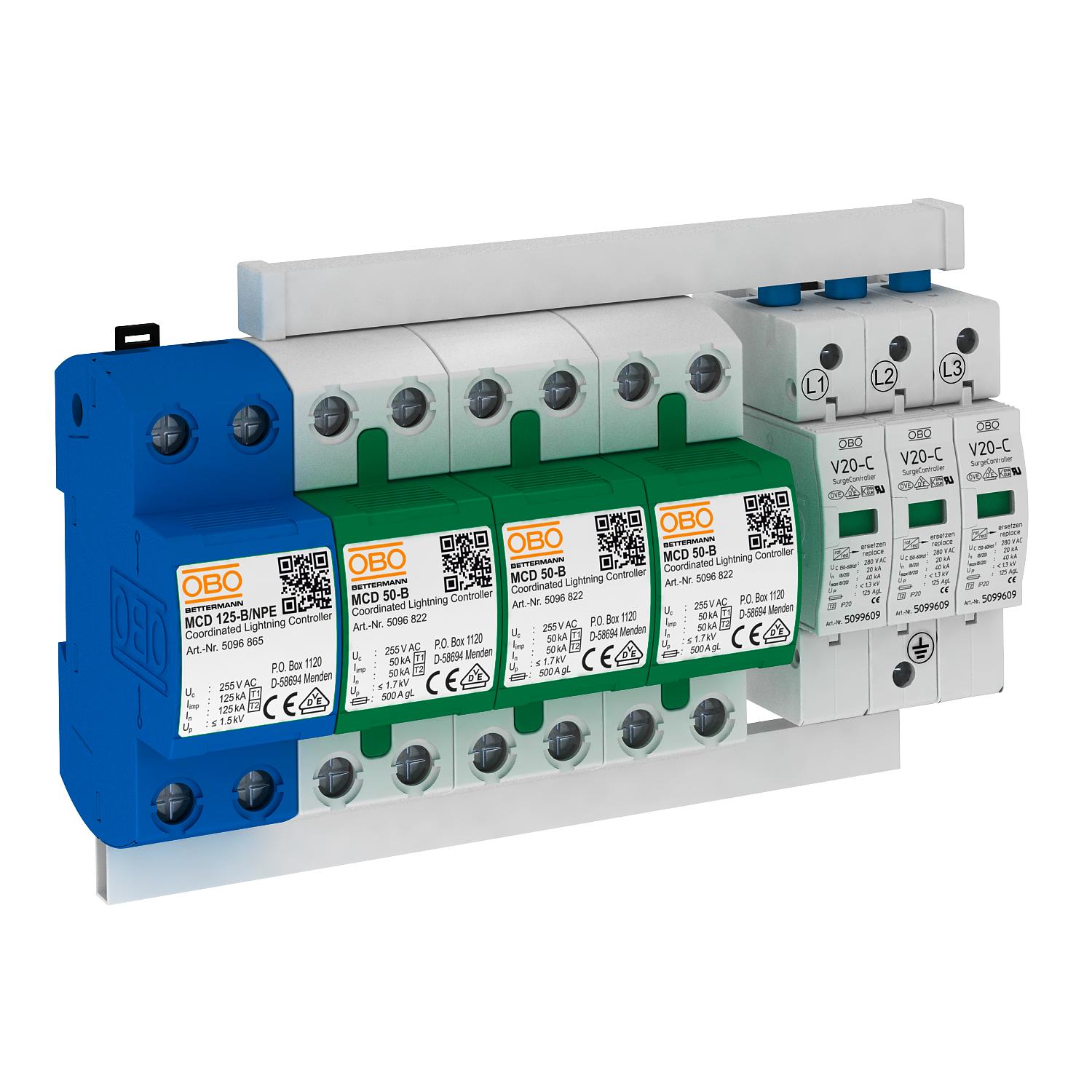

Ochranná sada MCD + V20, 3 pólová + NPE 3+N/PE | 255 | IP20

Ochranná sada MCD + V20, 3 pólová + NPE

Obj. č. 5089761 | EAN 4012195405542

Obj. č. / Typ	5089761 / PS4-B+C TT+TNS

Provedení pólů	3+N/PE

Nejvyšší trvalé napětí AC	255 V

Stupeň krytí	IP20

Popis výrobku

Popis výrobku

Ochranná sada, kombinace svodiče bleskových proudů a přepětí typu 1 + 2

• K vyrovnání potenciálů v ochraně před bleskem dle EN 62305 (IEC 62305)

• Schopnost odvodu bleskových proudů až 50 kA (10/350) na každý pól a až 125 kA (10/350) N-PE

• Svodič, násuvný, vč. spojovacích můstků, označené připojovací svorky

• Zapouzdřené nevyfukující svodiče pro použití v rozvaděčových skříních

Použití: Systémy mobilních operátorů a průmyslová zařízení se zvýšenými požadavky.

Technické údaje

Technické údaje

Bleskový proud (10/350 μs)	50 kA
Bleskový proud (10/350) [celkem]	100 kA
Dálková signalizace	Ne
Doba odezvy	<25 ns
Jmenovité napětí AC (50/60 Hz)	230 V
Jmenovitý impulzní svodový proud (8/20 µs)	50 kA
LPZ	0→2
Max. nadproudová ochrana na straně sítě	125
Maximální rázový svodový proud (8/20 μs)	100 kA
Maximální vstupní jištění	125 A
Nejvyšší trvalé napětí (L-N)	255 V
Nejvyšší trvalé napětí (N-PE)	255 V
Nejvyšší trvalé napětí AC	255 V
Provedení pólů	3+N/PE
Provedení	3 pólový s NPE; 255 V

Provozní teplota, max.	85 °C
Provozní teplota, min.	-40 °C
Rozměr	255V
Schopnost zhášení následného proudu (ef.) [N-PE]	25 kA
Signalizace na přístroji	Opticky
SPD dle EN 61643-11	Typ 1+2
SPD dle IEC 61643-1	class I+II
Stupeň krytí	IP20
Teplotní rozsah použití, max.	85 °C
Teplotní rozsah použití, min.	-40 °C
Tvar sítě	ostatní
Vyfukující	Ne
Zkratová odolnost	25 kA
Zkratová odolnost při max. nadproudové ochraně na straně sítě	25 kA
Způsob montáže	Profilová lišta 35 mm

Možnosti připojení

Průřez pevného vodiče (plného/vícedrátového), max.	50 mm²
Průřez pevného vodiče (plného/vícedrátového), min.	10 mm²

Rázový svodový proud (8/20 µs) [celkový]	100 kA

CO2 stopa (Product Carbon Footprint)

CO2 stopa (GWP) od kolébky po bránu	10,8946 kg CO2e / 1 Kus
CO₂ Footprint (GWP)	10,8946 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-21T00:00:00.000+0200
