Podložka 16 | | 8,4 | 1,6 | M8

morepic-1

morepic-2

Podložka

Obj. č. 3402088 | EAN 4012195300076

Obj. č. / Typ

Rozměr d min.

Rozměr d

Rozměr h

Závit

Popis výrobku

Popis výrobku

Podložka podle DIN 125 tvar A pro univerzální použití.

Technické údaje

Technické údaje

CO2 stopa (GWP) od kolébky po bránu	0,004 kg CO2e / 1 Kus
Děrované provedení	Kruhová
Materiál	Ocel
Povrch	Galvanicky pozinkováno
Rozměr	M8
Rozměr d min.	16 mm
Rozměr h	1,6 mm
Rozměr d	8,4 mm

S ozubením	Ne
Tloušťka materiálu	1,6 mm
Tloušťka plechu	0,06 in
Tvar fazety	Ne
Tvrzeno	Ne
Vnější průměr	16 mm
Vnitřní průměr	8,4 mm
Závit	M8

Všechny typy

Všechny typy

Typ	Rozměr d min.	Rozměr d	Rozměr h	Závit	Obj. č.	Množství	Nejm. prod. jedn.
WS M4 D09 G	9 mm	4,3 mm	0,8 mm	M4	3402045	Kus	100 Kus
WS M6 D12 G	12 mm	6,4 mm	1,6 mm	M6	3402061	Kus	100 Kus
WS M8 D16 G	16 mm	8,4 mm	1,6 mm	M8	3402088	Kus	100 Kus
WS M10 D20 G	20 mm	10,5 mm	2 mm	M10	3402096	Kus	100 Kus
WS M12 D24 G	24 mm	13 mm	2,5 mm	M12	3402126	Kus	100 Kus

Ke stažení

Datový list WS M8 D16 G / 3402088 , 0.15MB , pdf

Příručka Požární ochrana v elektrotechnice – příručka požárně bezpečné instalace budovy , 2.10MB , pdf

Brožura False ceiling installations , 2.70MB , pdf

Katalog Safety and protection installations – fire-tested routing systems , 19.95MB , pdf

Katalog Fastening materials , 19.78MB , pdf

EU prohlášení o shodě WS M8 D16 G / 3402088 , 0.06MB , pdf

Stáhnout

REACH Prohlášení o shodě WS M8 D16 G / 3402088 , 0.12MB , pdf

Stáhnout

RoHS Prohlášení o shodě WS M8 D16 G / 3402088 , 0.13MB , pdf

Stáhnout

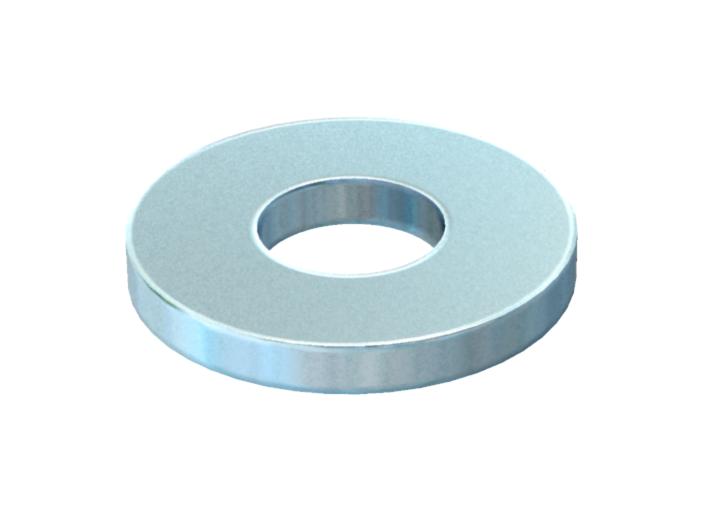

Výrobková grafika WS M8 D16 G / 3402088, 16.16 kB, jpg

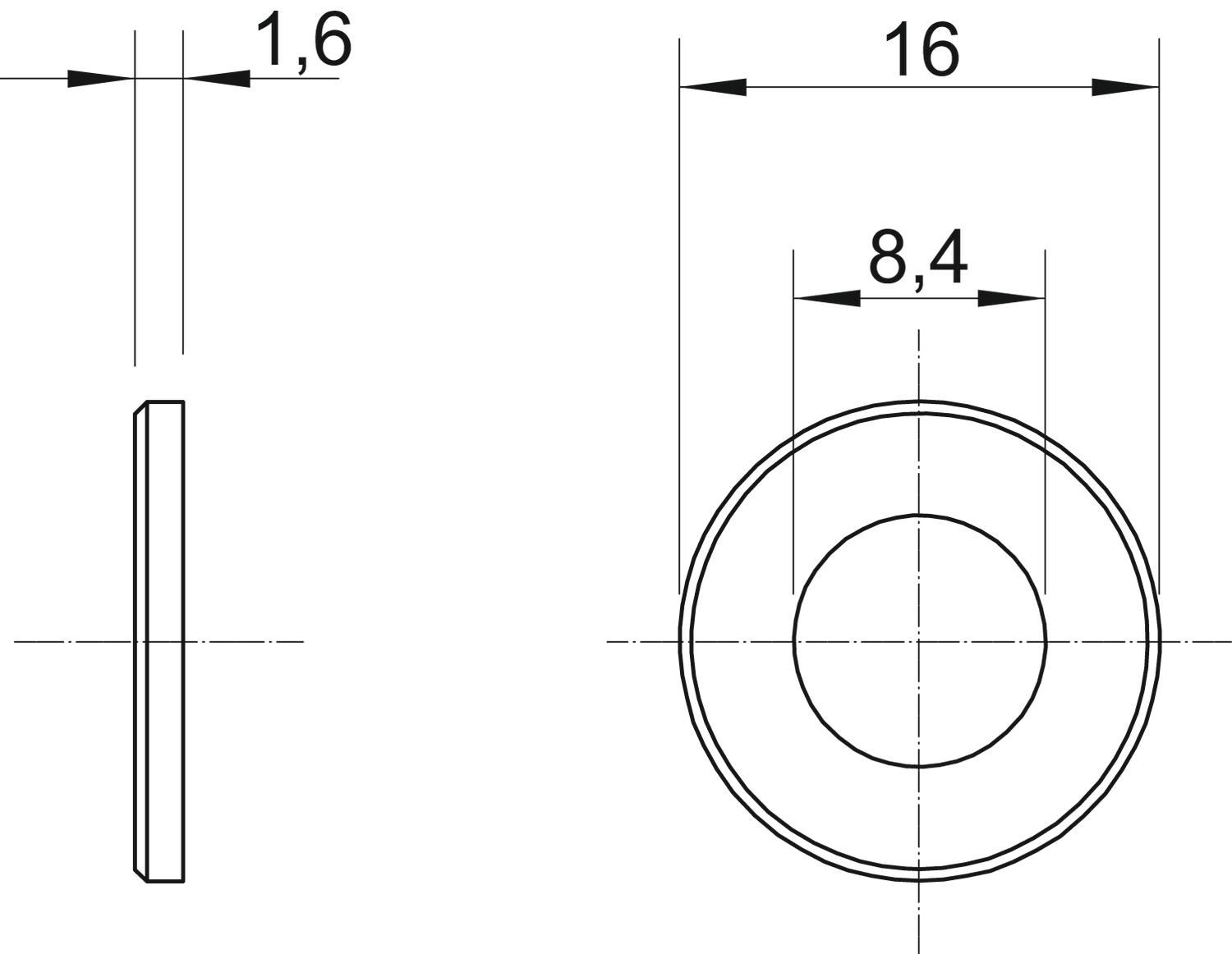

Rozměrový výkres WS M8 D16 G / 3402088, 61.87 kB, jpg

WS M8 D16 G / 3402088
