Podložka 9 | | 4,3 | 0,8 | M4

morepic-1

morepic-2

Podložka

Obj. č. 3402045 | EAN 4012195299899

Obj. č. / Typ

Rozměr d min.

Rozměr d

Rozměr h

Závit

Popis výrobku

Popis výrobku

Podložka podle DIN 125 tvar A pro univerzální použití.

Technické údaje

Technické údaje

CO2 stopa (GWP) od kolébky po bránu	0,0014 kg CO2e / 1 Kus
Děrované provedení	Kruhová
Materiál	Ocel
Povrch	Galvanicky pozinkováno
Rozměr	M4
Rozměr d min.	9 mm
Rozměr h	0,8 mm
Rozměr d	4,3 mm

S ozubením	Ne
Tloušťka materiálu	0,8 mm
Tvar fazety	Ne
Tvrzeno	Ne
Vnější průměr	9 mm
Vnitřní průměr	4,3 mm
Závit	M4

Všechny typy

Všechny typy

Typ	Rozměr d min.	Rozměr d	Rozměr h	Závit	Obj. č.	Množství	Nejm. prod. jedn.
WS M4 D09 G	9 mm	4,3 mm	0,8 mm	M4	3402045	Kus	100 Kus
WS M6 D12 G	12 mm	6,4 mm	1,6 mm	M6	3402061	Kus	100 Kus
WS M8 D16 G	16 mm	8,4 mm	1,6 mm	M8	3402088	Kus	100 Kus
WS M10 D20 G	20 mm	10,5 mm	2 mm	M10	3402096	Kus	100 Kus
WS M12 D24 G	24 mm	13 mm	2,5 mm	M12	3402126	Kus	100 Kus

Ke stažení

Datový list WS M4 D09 G / 3402045 , 0.15MB , pdf

Příručka Požární ochrana v elektrotechnice – příručka požárně bezpečné instalace budovy , 2.10MB , pdf

Brožura False ceiling installations , 2.70MB , pdf

Katalog Fastening materials , 19.78MB , pdf

EU prohlášení o shodě WS M4 D09 G / 3402045 , 0.06MB , pdf

Stáhnout

REACH Prohlášení o shodě WS M4 D09 G / 3402045 , 0.12MB , pdf

Stáhnout

RoHS Prohlášení o shodě WS M4 D09 G / 3402045 , 0.13MB , pdf

Stáhnout

Výrobková grafika WS M4 D09 G / 3402045, 16.16 kB, jpg

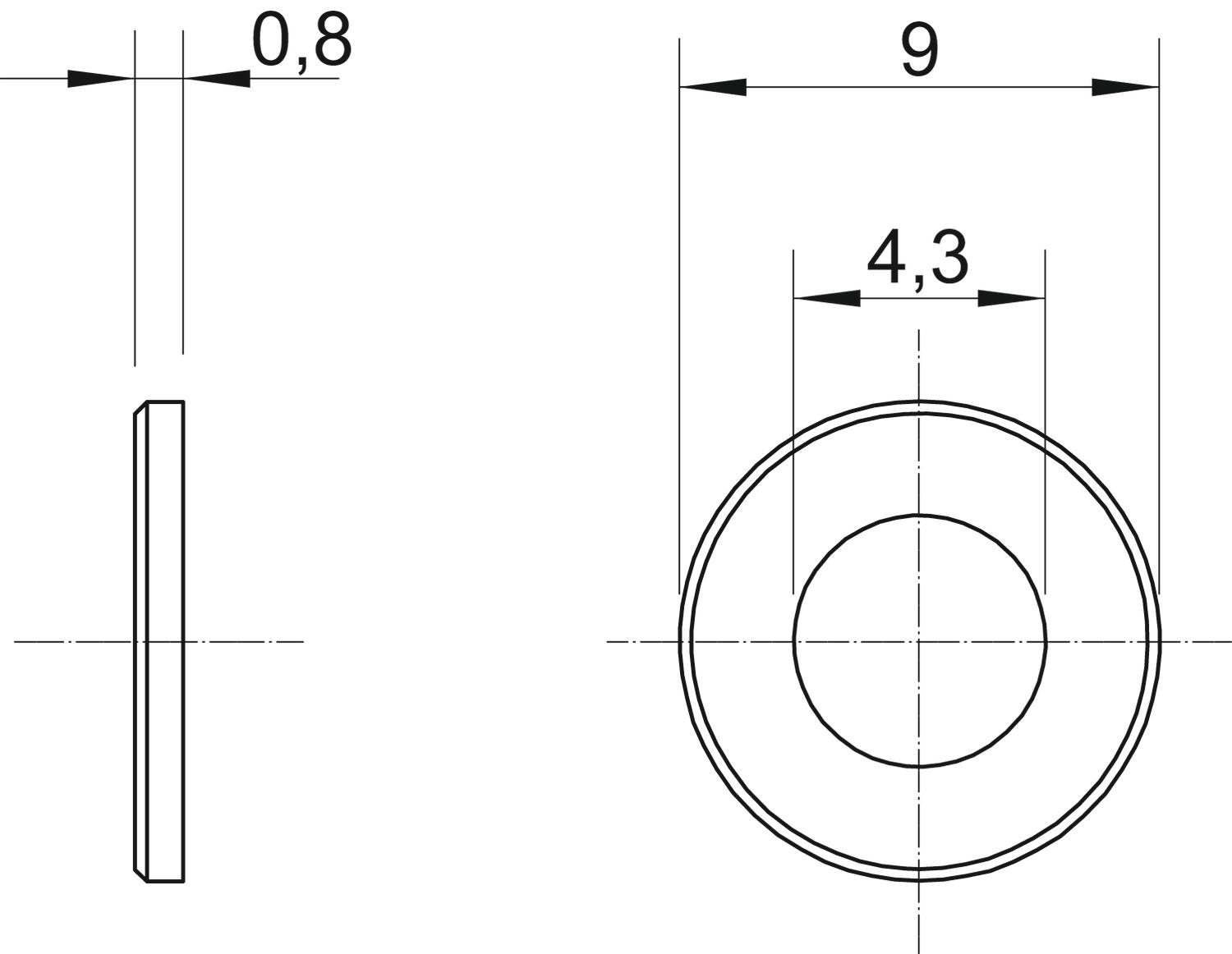

Rozměrový výkres WS M4 D09 G / 3402045, 61.66 kB, jpg

WS M4 D09 G / 3402045
