Předem namontovaný nosič pro montáž FV modulu, volné prostranství 2898 | 25 | 25

Dodací lhůta na vyžádání

Předem namontovaný nosič pro montáž FV modulu, volné prostranství

Obj. č. 5901558 | EAN 4012197394646

Obj. č. / Typ

Délka

Úhel náklonu, max.

Úhel náklonu, min.

Popis výrobku

Popis výrobku

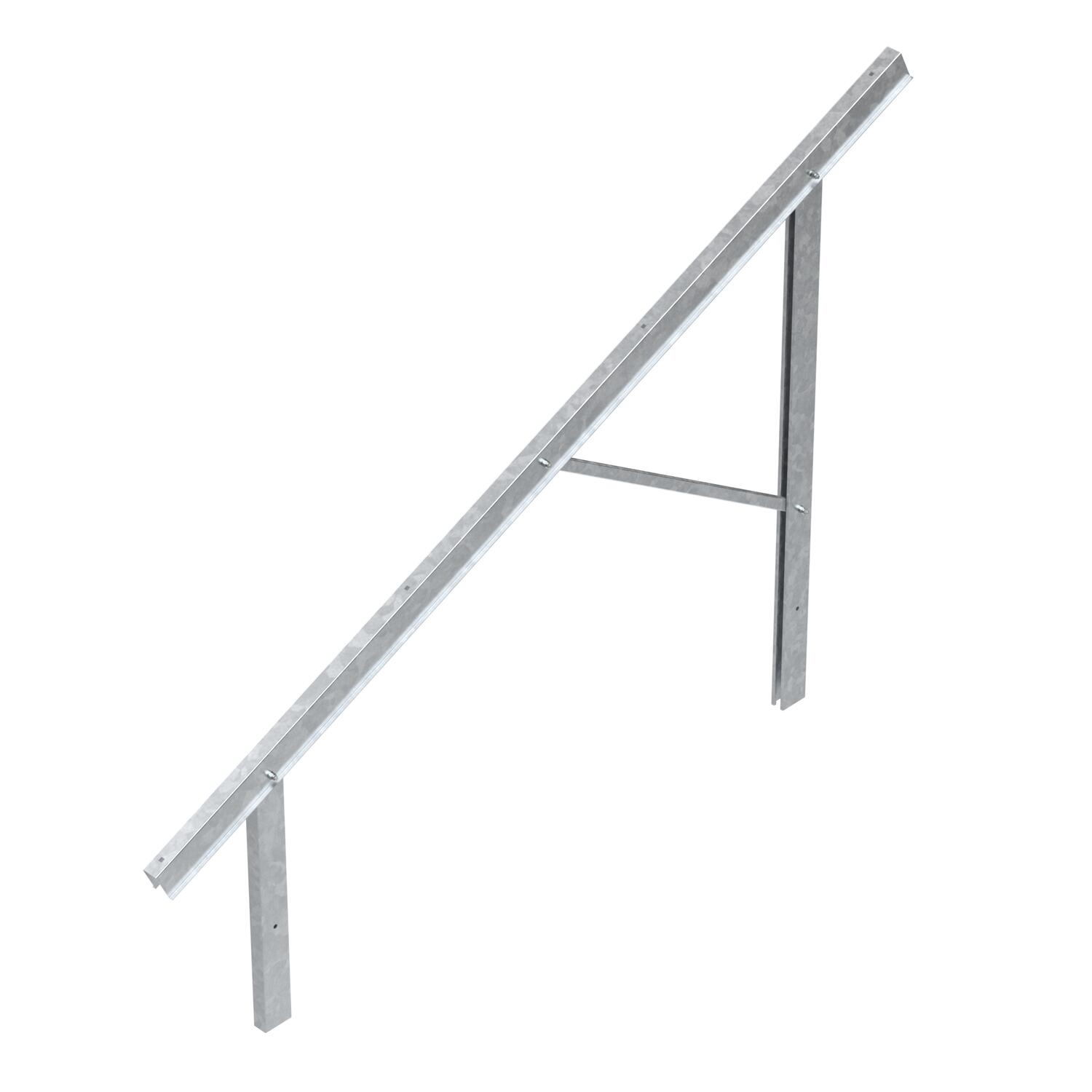

Předem namontovaný nosič v malém, středním nebo velkém provedení pro montáž FV systémů na volném prostranství v kombinaci s nosnými profily a koncovými/mezilehlými svorkami. Montáž pomocí zarážecích profilů do zeminy nebo pomocí podstavců na betonových základech.

Technické údaje

Technické údaje

Barva	pozinkováno
CO2 stopa (GWP) od kolébky po bránu	78,83 kg CO2e / 1 Kus
Délka	2898 mm
Kabelový kanál, integrovaný	Ne
Kabelový kanál, volitelný	Ano
Materiál	Ocel
Max. šířka modulu	1310 mm
Max. výška modulu	50 mm
Min. šířka modulu	990 mm
Min. výška modulu	20 mm
Module length max.	2100 mm
Module length min.	1850 mm
Nastavitelný	Ne
Nutný prostup střechou	Ne

Orientace	svislý
Povrch	žárově zinkováno ponorem

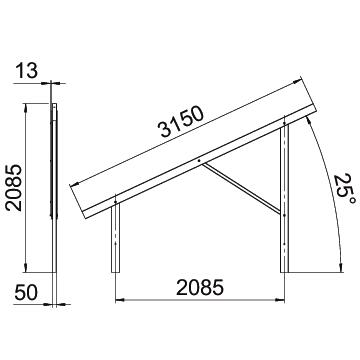

Rozměr	2898x91x2085
Rozměr H	2,08 mm
Rozměr I	2,08 mm
Rozměr L	2,9 mm
Šířka	91 mm
Úhel náklonu, max.	25 °
Úhel náklonu, min.	25 °
Úhel α	25
Ukotvení	Volně stojící
Vhodný pro materiál střechy	ostatní
Výška	2085 mm
Způsob montáže, FV montážní systém	Podlaha

Všechny typy

Všechny typy

Typ	Délka	Úhel náklonu, max.	Úhel náklonu, min.	Obj. č.	Množství	Nejm. prod. jedn.
VT 10S FT	2689 mm	10 °	10 °	5901550	Kus	1 Kus
VT 10M FT	3110 mm	10 °	10 °	5901552	Kus	1 Kus
VT 10L FT	3489 mm	10 °	10 °	5901554	Kus	1 Kus
VT 25S FT	2517 mm	25 °	25 °	5901556	Kus	1 Kus
VT 25M FT	2898 mm	25 °	25 °	5901558	Kus	1 Kus
VT 25L FT	3236 mm	25 °	25 °	5901560	Kus	1 Kus
VT 30S FT	2732 mm	30 °	30 °	5901562	Kus	1 Kus
VT 30M FT	2779 mm	30 °	30 °	5901564	Kus	1 Kus
VT 30L FT	3104 mm	30 °	30 °	5901566	Kus	1 Kus

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Zarážecí profil, volné prostranství	RP 1800 FT	5900106	Kus	1 Kus
Zarážecí profil, volné prostranství	RP 2300 FT	5900110	Kus	1 Kus
Podstavec, volné prostranství	SF 400 FT	5900900	Kus	1 Kus
Nosný profil pro montáž FV modulu, volné prostranství	TP 1000 FT	5900500	Kus	1 Kus
Nosný profil pro montáž FV modulu, volné prostranství	TP 1010 FT	5900502	Kus	1 Kus
Nosný profil pro montáž FV modulu, volné prostranství	TP 1020 FT	5900504	Kus	1 Kus
Nosný profil pro montáž FV modulu, volné prostranství	TP 1030 FT	5900506	Kus	1 Kus
Nosný profil pro montáž FV modulu, volné prostranství	TP 1040 FT	5900508	Kus	1 Kus
Nosný profil pro montáž FV modulu, volné prostranství	TP 1050 FT	5900510	Kus	1 Kus
Nosný profil pro montáž FV modulu, volné prostranství	TP 1060 FT	5900512	Kus	1 Kus
Nosný profil pro montáž FV modulu, volné prostranství	TP 1100 FT	5900520	Kus	1 Kus
Nosný profil pro montáž FV modulu, volné prostranství	TP 1140 FT	5900522	Kus	1 Kus
Nosný profil pro montáž FV modulu, volné prostranství	TP 1310 FT	5900530	Kus	1 Kus
Děrovaný pás pro FV systém na volné prostranství	LB FT	5901950	Kus	10 Kus
Sada šroubů pro děrovaný pás	SVLB	5901960	Kus	1 Kus
