Příchytka Quick, hliníková

Obj. č. 2149916 | EAN 4012196409235

Obj. č. / Typ

Jmenovitá velikost / text

Popis výrobku

Popis výrobku

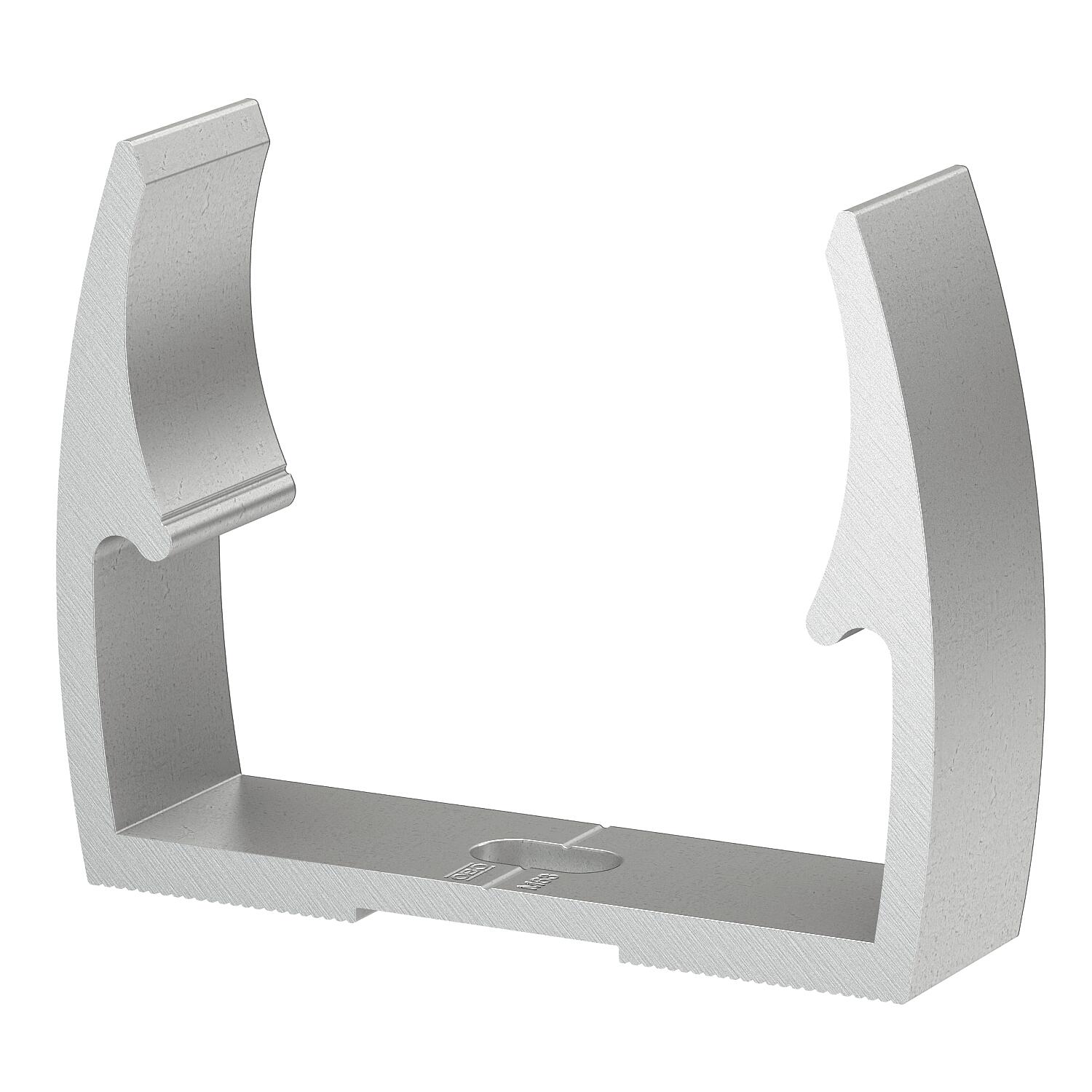

Příchytka OBO Quick typu ALQ M, pro všechny metrické systémy hliníkových trubek a také pro lehké a těžké izolační trubky. Vhodná k upevnění systému trubek OBO, materiál: hliník.

Pomůcky pro centrování trubek umožňují optimální zasunutí trubky a automatické otočení svorky do správné polohy.

Podélný prolis pro boční vyrovnání při montáži pomocí šroubu do dřeva nebo natloukací hmoždinky.

Doporučená montážní vzdálenost 50-60cm.

Technické údaje

Technické údaje

Bez obsahu halogenů	Ne
CO2 stopa (GWP) od kolébky po bránu	0,1324 kg CO2e / 1 Kus
Jmenovitá velikost / text	16
Materiál	Hliník
Možnost řazení	Ne
Odolná proti ultrafialovému záření	Ano
Počet kabelů/trubek	1
Resistance against corrosion	hoch
Resistance to axial load	15 N
Resistance to impact	2 J
Resistance to lateral load	105 N
Rozměr	M16
Rozměr e	5,1 mm

Rozměr h	18,5 mm
Rozměr H	25 mm
Rozměr A	22 mm
Rozměr B	18 mm
Rozměr F	9,5 mm
S vložkou	Ne
Teplotní rozsah použití, max.	90 °C
Teplotní rozsah použití, min.	-25 °C
Upínací rozsah D, max.	16 mm
Upínací rozsah D, min.	16 mm
Vytahovací hodnoty	55 N
Zavřeno	Ne
Způsob upevnění	Otvor pro šroub

Všechny typy

Všechny typy

Typ	Jmenovitá velikost / text	Obj. č.	Množství	Nejm. prod. jedn.
ALQ M16	16	2149916	Kus	100 Kus
ALQ M20	20	2149920	Kus	100 Kus
ALQ M25	25	2149925	Kus	100 Kus
ALQ M32	32	2149932	Kus	50 Kus
ALQ M40	40	2149940	Kus	50 Kus
ALQ M50	50	2149950	Kus	25 Kus
