- Popis výrobku
-
Popis výrobku

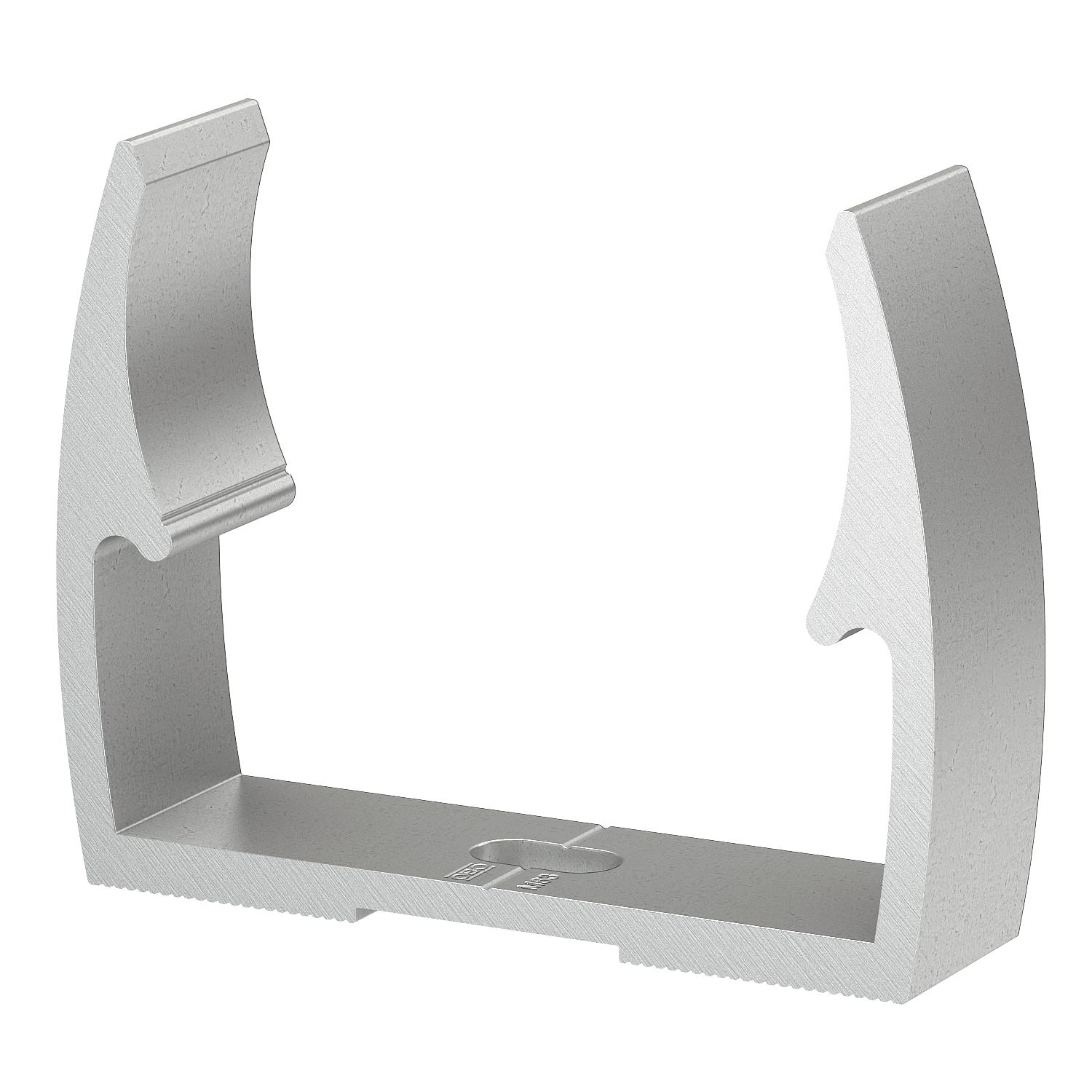

Příchytka OBO Quick typu ALQ M, pro všechny metrické systémy hliníkových trubek a také pro lehké a těžké izolační trubky. Vhodná k upevnění systému trubek OBO, materiál: hliník.
Pomůcky pro centrování trubek umožňují optimální zasunutí trubky a automatické otočení svorky do správné polohy.
Podélný prolis pro boční vyrovnání při montáži pomocí šroubu do dřeva nebo natloukací hmoždinky.
Doporučená montážní vzdálenost 50-60cm.
- Technické údaje
-
Technické údaje
Bez obsahu halogenů Ne Jmenovitá velikost / text 20 Materiál Hliník Možnost řazení Ne Odolná proti ultrafialovému záření Ano Počet kabelů/trubek 1 Rozměr M20 S vložkou Ne Upínací rozsah D, max. 20 mm Upínací rozsah D, min. 20 mm Zavřeno Ne Způsob upevnění Otvor pro šroub Rozměry

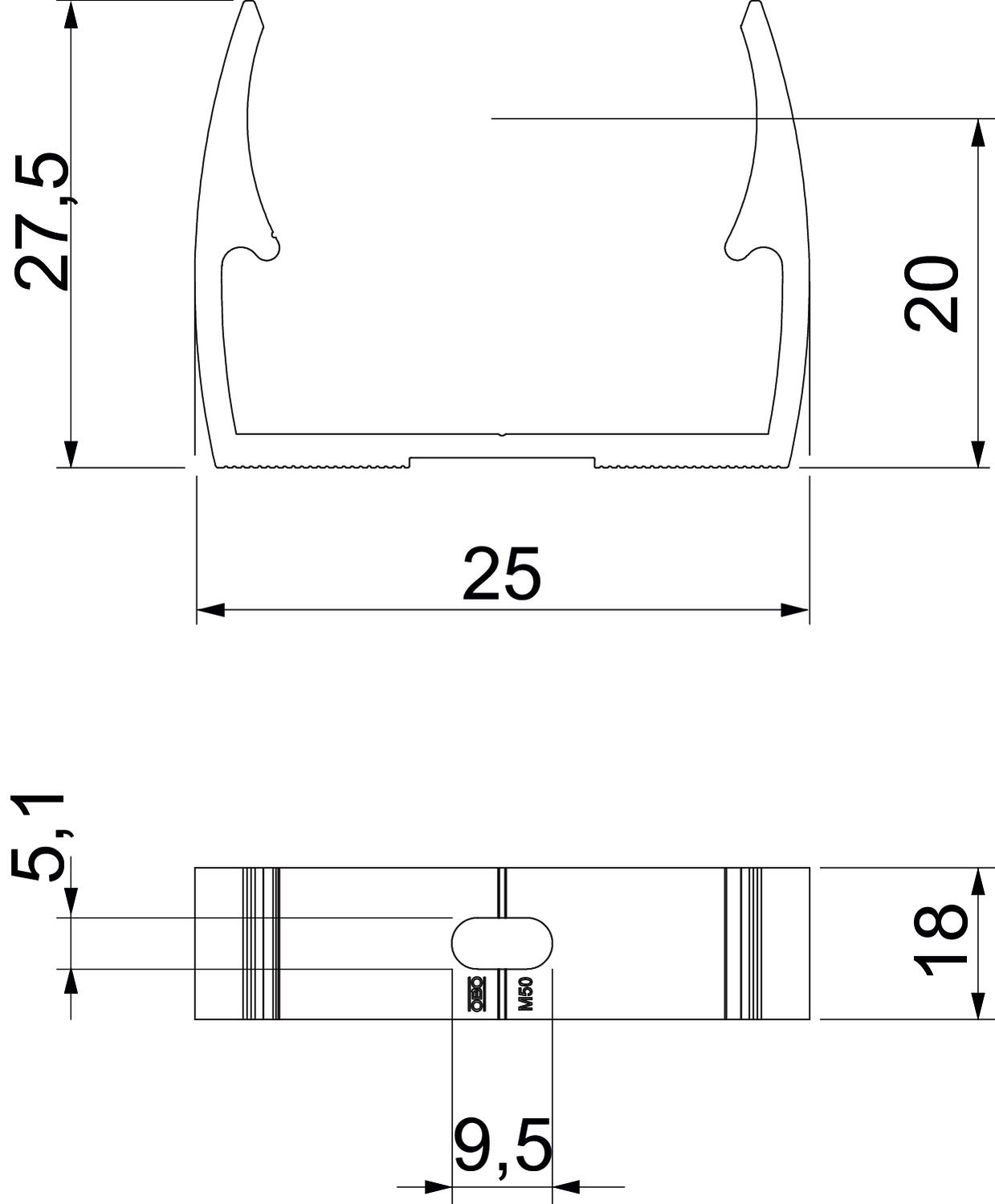

Rozměr e 5,1 mm Rozměr H 27,5 mm Rozměr h 20 mm Rozměr A 25 mm Rozměr B 18 mm Rozměr F 9,5 mm - Všechny typy
- Ke stažení
-
Datový list ALQ M20 / 2149920 , 0.15MB , pdfProhlášení o shodě ALQ M20 / 2149920 , 0.17MB , pdfProhlášení o shodě Prohlášení o shodě ,REACH Prohlášení o shodě ALQ M20 / 2149920 , 0.12MB , pdfRoHS Prohlášení o shodě ALQ M20 / 2149920 , 0.12MB , pdf
