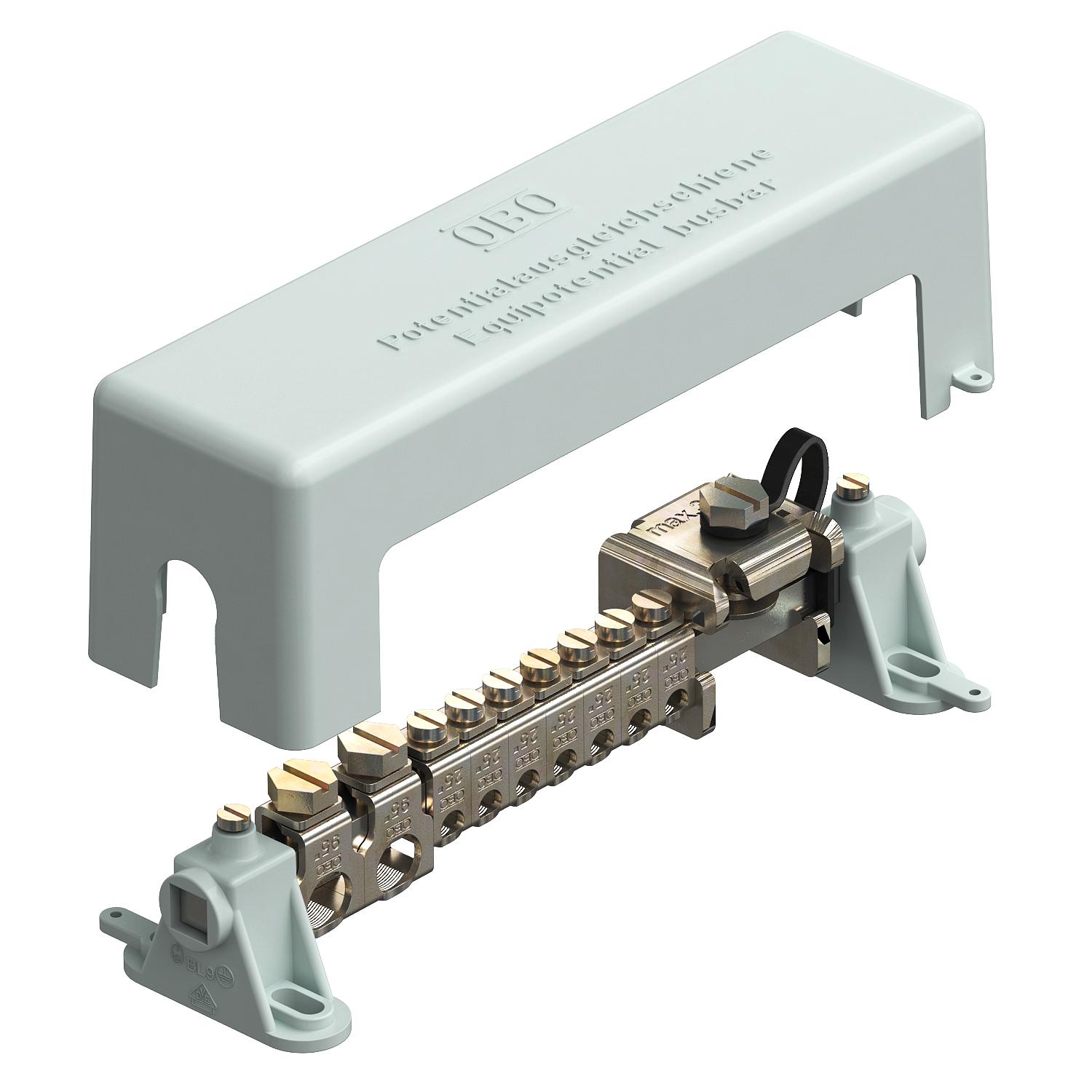

Přípojnice potenciálového vyrovnání pro vnitřní prostředí, schváleno dle VDE
Obj. č. 5015650 | EAN 4012195378556
- Popis výrobku
-
Popis výrobkuPřípojnice potenciálového vyrovnání pro vyrovnání potenciálů podle DIN VDE 0100-410/-540 a vyrovnání potenciálů v ochraně před bleskem podle DIN VDE 0185-305
• Podle VDE 0618, část 1
• Se svorkovnicí 10 × 10 mm z niklované mosazi
• Se spolehlivými řadovými svorkami z galvanicky zinkované oceli
• Kryt a kontaktní lišty ze šedého polystyrolu
• Kryt lze zaplombovat/popsat
• Odolná proti bleskovým proudům do 100 kA (10/350)
• Tažný třmen se šrouby zajištěnými proti samovolnému uvolnění (požadováno např. v průmyslu)
Možnosti připojení:
• 7× plný nebo laněný vodič 2,5–25 mm² nebo jemně laněný vodič s dutinkou do 16 mm² (max. Ø 7 mm)
• 2× plný nebo laněný vodič 25–95 mm² nebo jemně laněný vodič s dutinkou do 70 mm² (max. Ø 13,5 mm)
• 1× plochý vodič 30 × 3,5 mm
S krytem umožňujícím zaplombování,
z nárazuvzdorného plastu
-
- Technické údaje
-
Technické údaje
Barva šedá Izolátor Ano Konstrukce Modulární konstrukce Materiál mosazi Materiál kontaktní lišty mosazi Materiál svorky Ocel Počet přípojek pro plné kabely do 25 mm² 7 Počet připojení pro plná vedení do 95 mm² 2 Počet připojení pro ploché vodiče do 30 mm 1 Povrch kontaktní lišty Poniklováno Povrch svorky Galvanicky pozinkováno Provedení s krytem Rozměr 217mm Rozměry

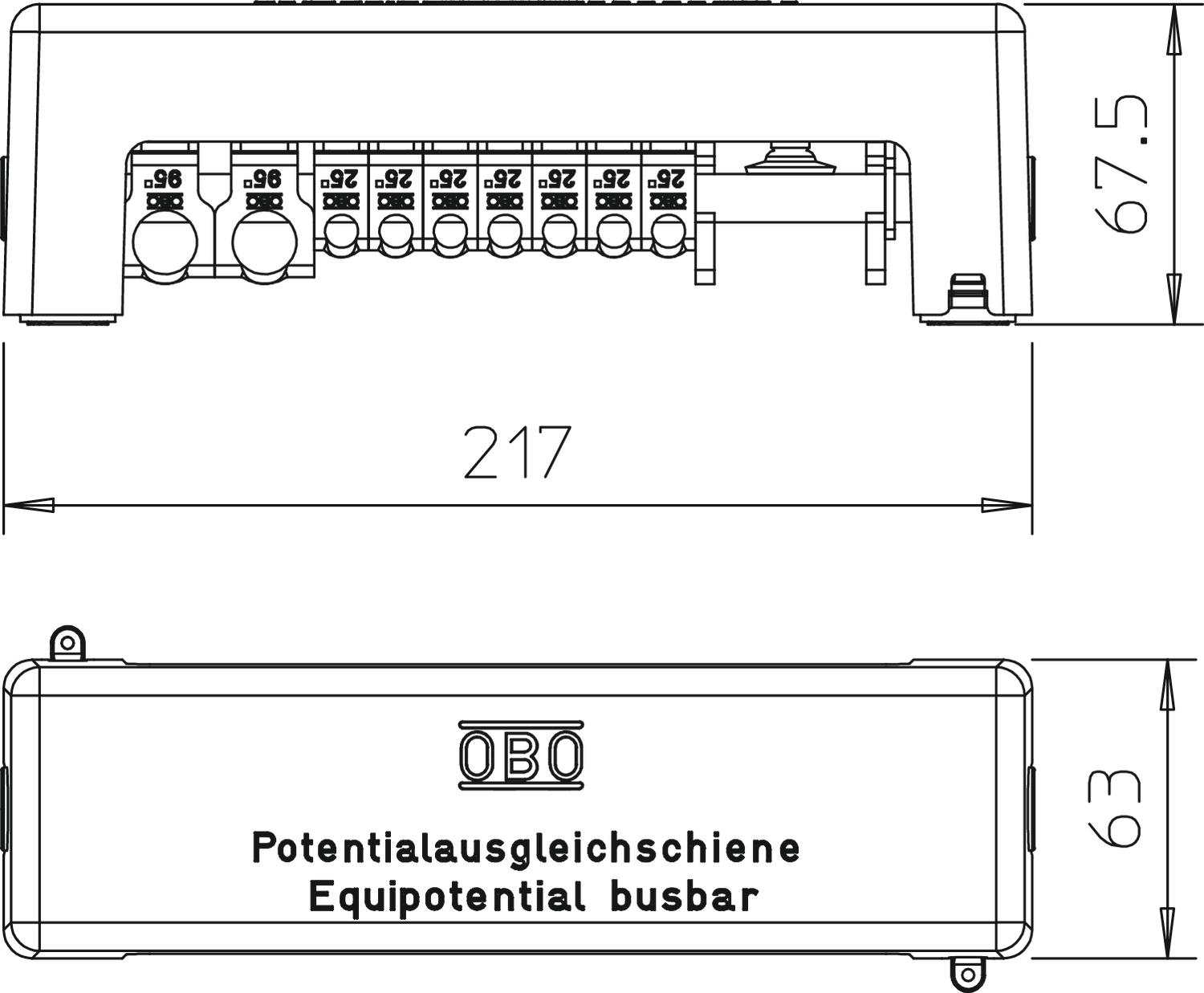

Délka 217 mm Šířka 63 mm Výška 67,5 mm CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolébky po bránu 1,778 kg CO2e / 1 Kus CO₂ Footprint (GWP) 1,778 kg CO₂e Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) Množství Declared Unit Quantity (LCA) 1 - Všechny typy
-
Systémové příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Kryt pro 1801 VDE
1801 AH 5015707 1 Kus
Držák lišty pro 1801 VDE
1801 SCH 5015715 10 Kus

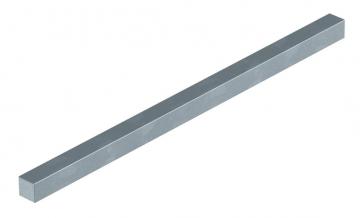

Kontaktní lišta pro 1801 VDE
1801 KL1 5015723 1 Kus
Svorka na ploché vodiče do FL 30 pro 1801 VDE
1801 RK30 5015731 1 Kus
Svorka na kruhové vodiče do 25 mm² pro 1801 VDE
1801 RK25 5015758 10 Kus
Svorka na kruhové vodiče od 25 mm² pro 1801 VDE
1801 RK95 5015766 10 Kus
Svorka na ploché vodiče od FL 30 pro 1801 VDE
1801 RK40 5015774 1 Kus - Ke stažení
-
