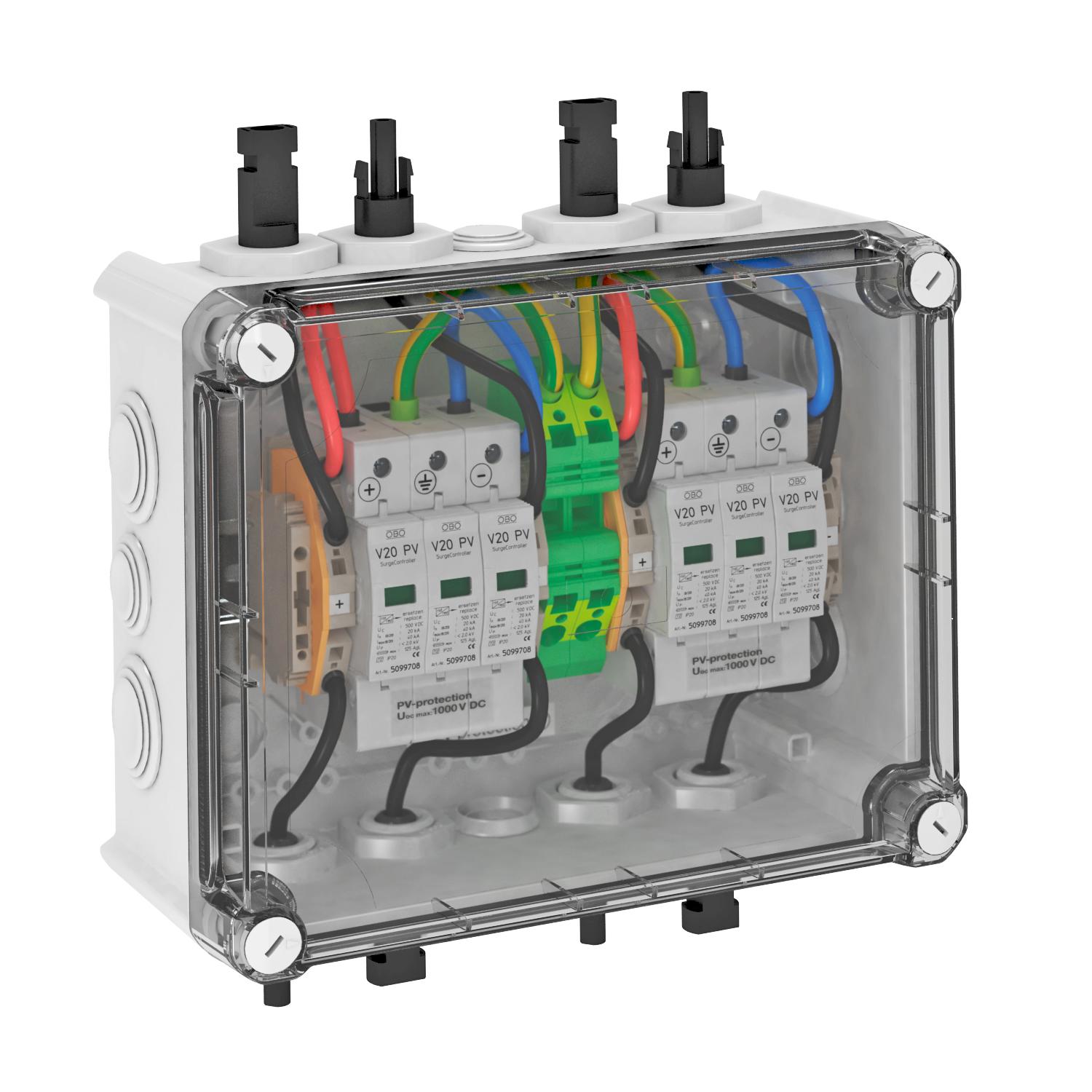

Připojovací skříň, typ 2, se zástrčkou MC4, pro 2× 1 string IP66

Připojovací skříň, typ 2, se zástrčkou MC4, pro 2× 1 string

Obj. č. 5088556 | EAN 4012196816088

Obj. č. / Typ	5088556 / PVG-C1000S110

Stupeň krytí	IP66

Popis výrobku

Popis výrobku

Systémové řešení typu 2 s konektorem MC4 pro FV střídače s 2 oddělenými MPP trackery

• Varistorový svodič, zásuvný s odpojovacím zařízením, zapojení Y odolné proti chybám podle VDE 0100-712 (50539-12)
• Nízká ochranná úroveň DC: < 4,0 kV (Uoc max. = 1000 V DC s V20-C/0-500PV)
• Vstup pro FV string (konektor MC4) na vstup MPP-WR, až 30 A DC na svorku
• Předem smontovaný v polykarbonátovém pouzdře (IP66) odolném proti UV záření. Pro venkovní použití

Pro DC ochranu střídače ve FV systémech.
V případě nebezpečí kondenzace vody v důsledku větru, ledu, teploty nebo slunečního záření mohou být případně nutná další opatření!

Technické údaje

Technické údaje

Barva	světle šedá; RAL 7035
Dálková signalizace	Ne
Doba odezvy	<25 ns
Druh vývodů	MC4
Funkce monitorování	Ne

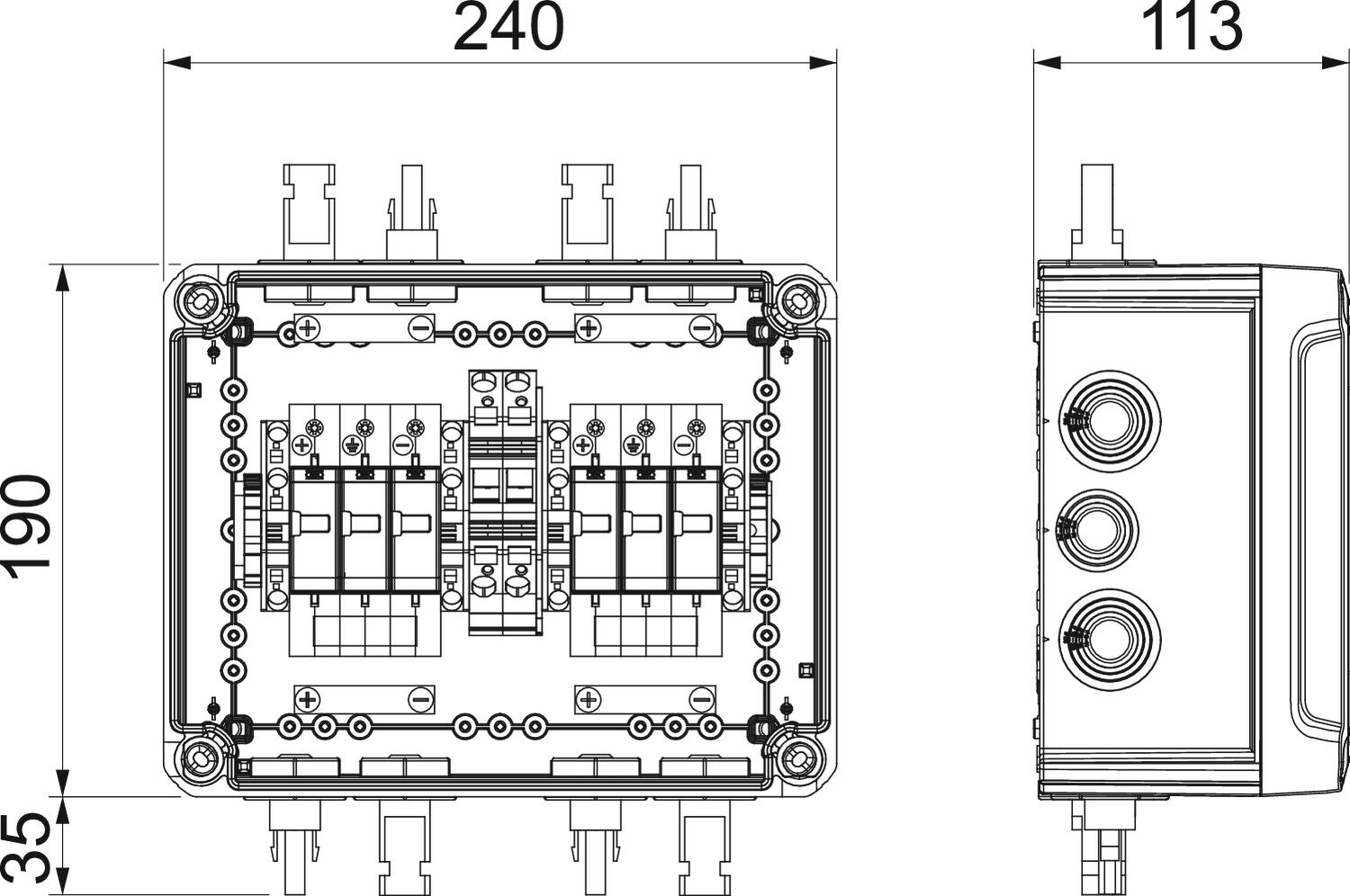

Hloubka	113 mm
Jiný tvar sítě	Ne
Jištění stringu	bez
Jmenovitý impulzní svodový proud (8/20 µs)	20 kA
LPZ	1→2
Max. FV napětí	1000 V
Max. nadproudová ochrana na straně sítě	125
Max. Vstupní napětí DC	1000 V
Max. Vstupní proud na string	30 A
Max. Výstupní proud	30 A
Maximální rázový svodový proud (8/20 μs)	40 kA
Maximální vstupní jištění	125 A
Nejvyšší trvalé napětí DC	1000 V
Osazeno odpínačem zátěže	Ne
Počet MPPT	2
Počet pólů	3
Počet vstupů	1
Počet vstupů pro stringy	1

Počet vstupů pro vedení	4
Provedení	Pro dva MPP trackery a s přípojkou MC4
Provozní teplota, max.	80 °C
Provozní teplota, min.	-40 °C
Rozměr	1000V DC
Signalizace na přístroji	Opticky
SPD dle EN 61643-11	Typ 2
SPD dle IEC 61643-1	class II
Stupeň krytí	IP66
Teplotní rozsah použití, max.	80 °C
Teplotní rozsah použití, min.	-40 °C
Tvar sítě	DC
Tvar sítě DC	Ano
Tvar sítě IT	Ne
Tvar sítě TN	Ne
Tvar sítě TN-C	Ne
Tvar sítě TN-C-S	Ne
Tvar sítě TN-S	Ne
Tvar sítě TT	Ne
Vstupy na MPPT	1
Výstupy na MPPT	1
Způsob montáže	předem namontováno v pouzdře

Možnosti připojení

Anschlussart Generatoranschlusskasten	MC4

Průřez pevného vodiče (plného/vícedrátového), max.	35 mm²

CO2 stopa (Product Carbon Footprint)

CO2 stopa (GWP) od kolébky po bránu	5,8233 kg CO2e / 1 Kus
CO₂ Footprint (GWP)	5,8233 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200
