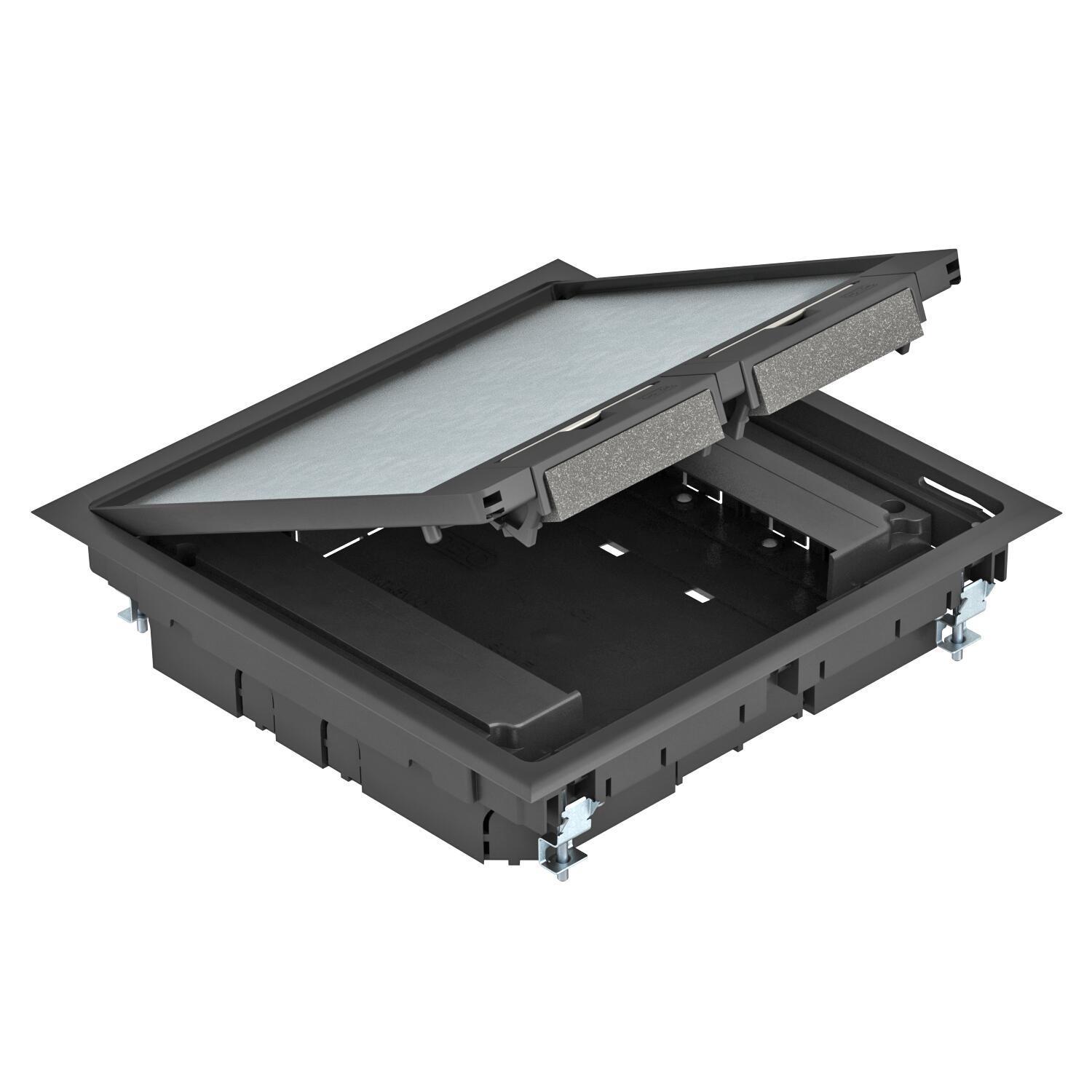

Přístrojová jednotka čtvercová pro výšku mazaniny 55 mm

Obj. č. 7405039 | EAN 4012195674443

Obj. č. / Typ

Tloušťka podlahové krytiny	5 mm

Jmenovitá velikost pro přístrojové jednotky	9

Otevírací mechanismus	Třmen rukojeti

Barva

Popis výrobku

Popis výrobku

Přístrojová jednotka GES9 s pevnou konstrukční výškou 55 mm pro použití v systémech instalačních kanálů v suchých interiérových prostorách s podlahami se suchou údržbou. Se dvěma vestavnými pouzdry pro vertikální montáž přístrojů Modul 45 a čtyřmi odlehčeními tahu. K montáži přístrojů Modul 45 je zapotřebí dvou montážních rámů.

Montáž datových modulů lze provést prostřednictvím max. dvou volitelných montážních desek MPMT45.

Vložka přístroje je vybavena univerzálními montážními konzolami.

Technické údaje

Technické údaje

Barva	grafitově černá; RAL 9011
Délka – montážní rozměr	242 mm
Délka – vnější rozměr	263 mm
Hloubka vestavby	58 mm
Jmenovitá velikost pro přístrojové jednotky	9
Materiál	Polyamid
Možnost instalace těsnění	Ne
Ochranný rám pro podlahovou krytinu	Ano
Otevírací mechanismus	Třmen rukojeti
Počet osaditelných přístrojů	8
Přístrojové nosiče k uchycení přístrojových vložek	Ne
Provedení	Čtvercová
Provedení pro vysoká zatížení	Ne
Provedení rámu	Ochranný kobercový rám
Provedení vývodu vedení	Otočný šňůrový vývod
Rozměr	263x263x59
S drážkou pro podlahovou krytinu	Ne

Šířka – montážní rozměr	242 mm
Šířka – vnější rozměr	263 mm
Svislé zatížení, malá plocha	do 3 000 N
Svislé zatížení, velká plocha	do 5 000 N
Tloušťka podlahové krytiny	5 mm
Údržba podlahy	suché
Upínací rozsah D, max.	31 mm
Upínací rozsah D, min.	9 mm
Vhodné pro mokrou údržbu	Ne
Vhodné pro podlahový kanál	Ano
Vhodné pro podlahový kanál zalitý mazaninou	Ano
Vhodné pro uzavřený podlahový kanál uložený v mazanině	Ano
Vhodné pro vestavbu do duté podlahy	Ano
Vhodné pro vestavbu do dvojité podlahy	Ano
Výška mazaniny, min.	55 mm
Výška podlahy, min.	58 mm

Rozměry

Délka	263 mm
Rozměr h	55 mm

Šířka	263 mm
Výška	59 mm

CO2 stopa (Product Carbon Footprint)

CO2 stopa (GWP) od kolébky po bránu	6,3663 kg CO2e / 1 Kus
CO₂ Footprint (GWP)	6,3663 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200

Declared Unit (LCA)	Množství
Declared Unit Quantity (LCA)	1

Všechny typy

Všechny typy

Typ	Tloušťka podlahové krytiny	Jmenovitá velikost pro přístrojové jednotky	Otevírací mechanismus	Barva	Obj. č.	Množství	Nejm. prod. jedn.
GES9 55U V 7011	5 mm	9	Třmen rukojeti	ocelově šedá; RAL 7011	7405037	Kus	1 Kus
GES9 55U V 9011	5 mm	9	Třmen rukojeti	grafitově černá; RAL 9011	7405039	Kus	1 Kus

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Montážní rám pro čtyři jednoduché přístroje Modul 45®	MT45V 4	7408670	Kus	5 Kus
Montážní rám pro tři jednoduché přístroje Modul 45®	MT45V 3	7408672	Kus	5 Kus
Montážní rám pro kombinaci přístrojů Modul 45® 3 + 1	MT45V 3+1	7408680	Kus	5 Kus
Montážní rám pro kombinaci přístrojů Modul 45® 2 + 2	MT45V 2+2	7408682	Kus	5 Kus
Přepážka pro nosič modulu vertikální	MT45V TW	7408693	Kus	1 Kus
Montážní rám pro MT45V, osazený, se zásuvkou s ochranným kontaktem	MT45V 3 3WS V	7408697	Kus	1 Kus
Montážní deska, 2 × datová zásuvka typu C pro systém 55	MPMT45 2C	7408705	Kus	1 Kus
