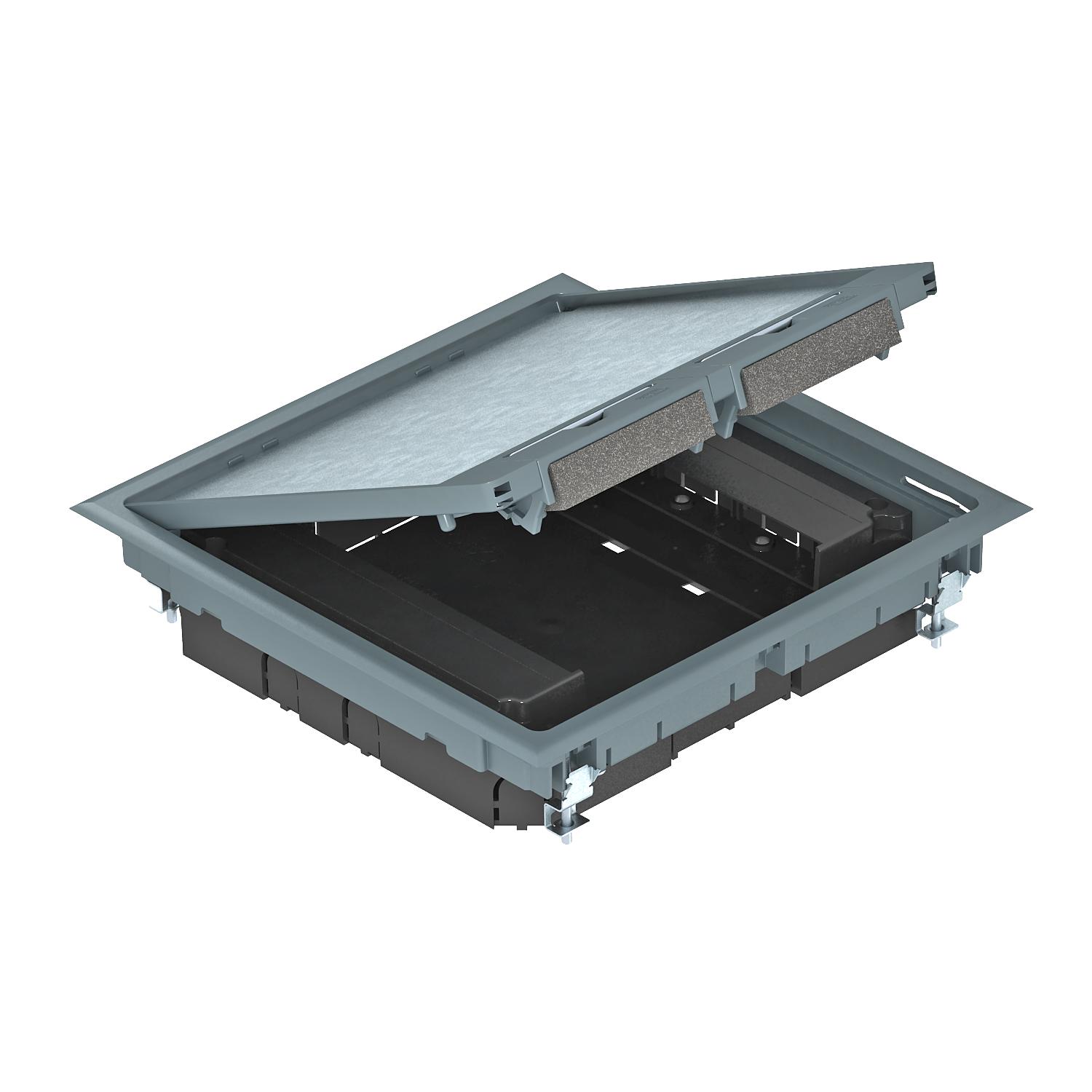

Přístrojová jednotka čtvercová pro výšku mazaniny 55 mm
Obj. č. 7405037 | EAN 4012195674436
- Popis výrobku
-
Popis výrobkuPřístrojová jednotka GES9 s pevnou konstrukční výškou 55 mm pro použití v systémech instalačních kanálů v suchých interiérových prostorách s podlahami se suchou údržbou. Se dvěma vestavnými pouzdry pro vertikální montáž přístrojů Modul 45 a čtyřmi odlehčeními tahu. K montáži přístrojů Modul 45 je zapotřebí dvou montážních rámů.
Montáž datových modulů lze provést prostřednictvím max. dvou volitelných montážních desek MPMT45.
Vložka přístroje je vybavena univerzálními montážními konzolami.
-
- Technické údaje
-
Technické údaje

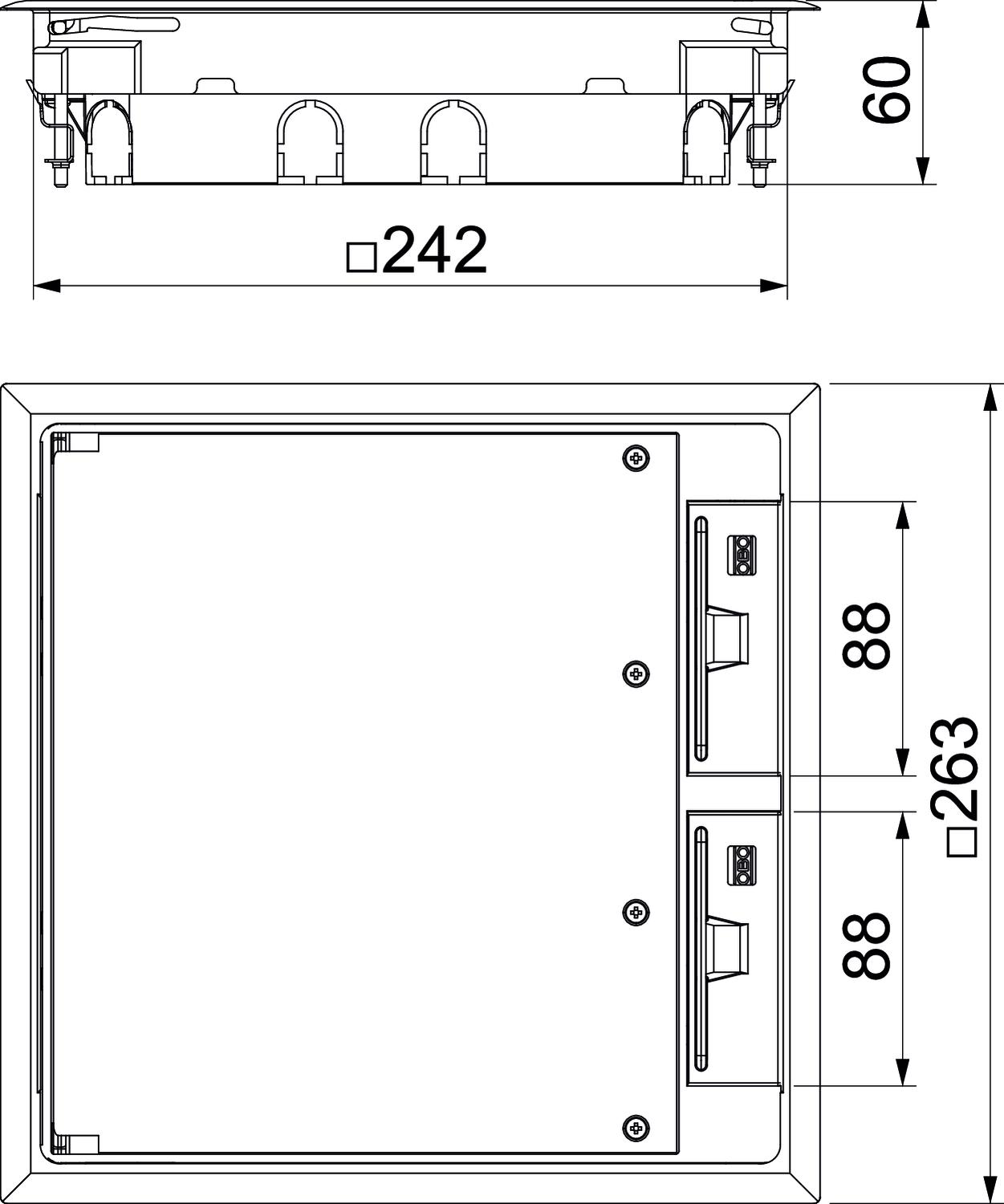

Barva ocelově šedá; RAL 7011 CO2 stopa (GWP) od kolébky po bránu 6,3617 kg CO2e / 1 Kus Délka 263 mm Délka – montážní rozměr 242 mm Délka – vnější rozměr 263 mm Hloubka vestavby 58 mm Jmenovitá velikost pro přístrojové jednotky 9 Materiál Polyamid Možnost instalace těsnění Ne Ochranný rám pro podlahovou krytinu Ano Otevírací mechanismus Třmen rukojeti Počet osaditelných přístrojů 8 Přístrojové nosiče k uchycení přístrojových vložek Ne Provedení Čtvercová Provedení pro vysoká zatížení Ne Provedení rámu Ochranný kobercový rám Provedení vývodu vedení Otočný šňůrový vývod Rozměr 263x263x59 Rozměr h 55 mm S drážkou pro podlahovou krytinu Ne Šířka 263 mm Šířka – montážní rozměr 242 mm Šířka – vnější rozměr 263 mm Svislé zatížení, malá plocha do 3 000 N Svislé zatížení, velká plocha do 5 000 N Tloušťka podlahové krytiny 5 mm Údržba podlahy suché Upínací rozsah D, max. 31 mm Upínací rozsah D, min. 9 mm Vhodné pro mokrou údržbu Ne Vhodné pro podlahový kanál Ano Vhodné pro podlahový kanál zalitý mazaninou Ano Vhodné pro uzavřený podlahový kanál uložený v mazanině Ano Vhodné pro vestavbu do duté podlahy Ano Vhodné pro vestavbu do dvojité podlahy Ano Výška 59 mm Výška mazaniny, min. 55 mm Výška podlahy, min. 58 mm - Všechny typy
-
Systémové příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.

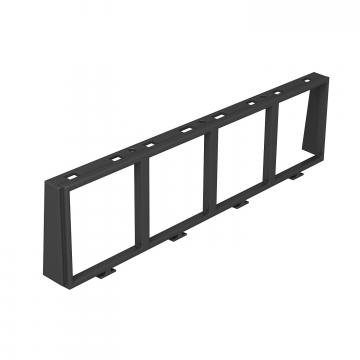

Montážní rám pro čtyři jednoduché přístroje Modul 45®
MT45V 4 7408670 5 Kus

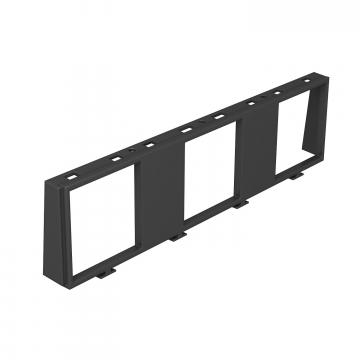

Montážní rám pro tři jednoduché přístroje Modul 45®
MT45V 3 7408672 5 Kus

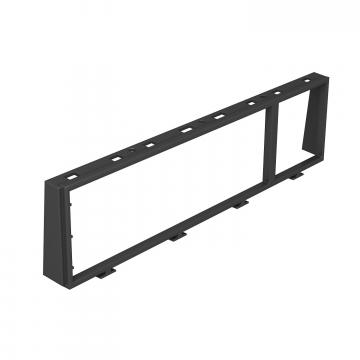

Montážní rám pro kombinaci přístrojů Modul 45® 3 + 1
MT45V 3+1 7408680 5 Kus

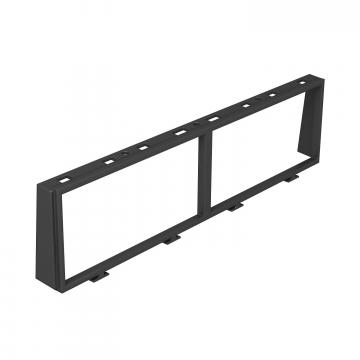

Montážní rám pro kombinaci přístrojů Modul 45® 2 + 2
MT45V 2+2 7408682 5 Kus

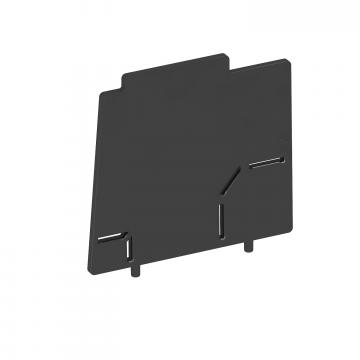

Přepážka pro nosič modulu vertikální
MT45V TW 7408693 1 Kus

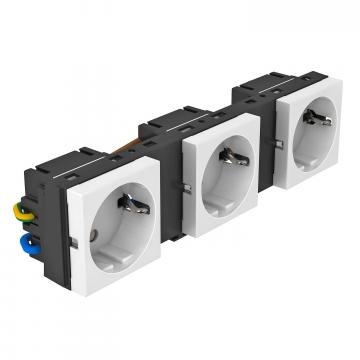

Montážní rám pro MT45V, osazený, se zásuvkou s ochranným kontaktem
MT45V 3 3WS V 7408697 1 Kus

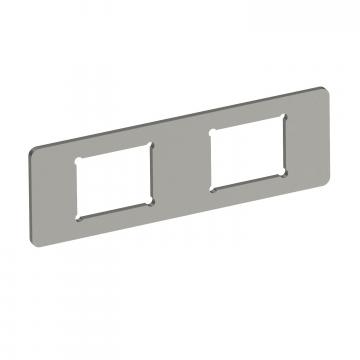

Montážní deska, 2 × datová zásuvka typu C pro systém 55
MPMT45 2C 7408705 1 Kus - Ke stažení
-
Datový list GES9 55U V 7011 / 7405037 , 0.19MB , pdfREACH Prohlášení o shodě GES9 55U V 7011 / 7405037 , 0.12MB , pdfRoHS Prohlášení o shodě GES9 55U V 7011 / 7405037 , 0.13MB , pdfSchvalovací značka Povolení značky VDE pro GES 55 , 0.18MB , pdfPro tento výrobek nejsou k dispozici žádné popisné texty
