Přístrojová jednotka GES6 s manipulačním třmenem 5 | 6 | grafitově černá; RAL 9011

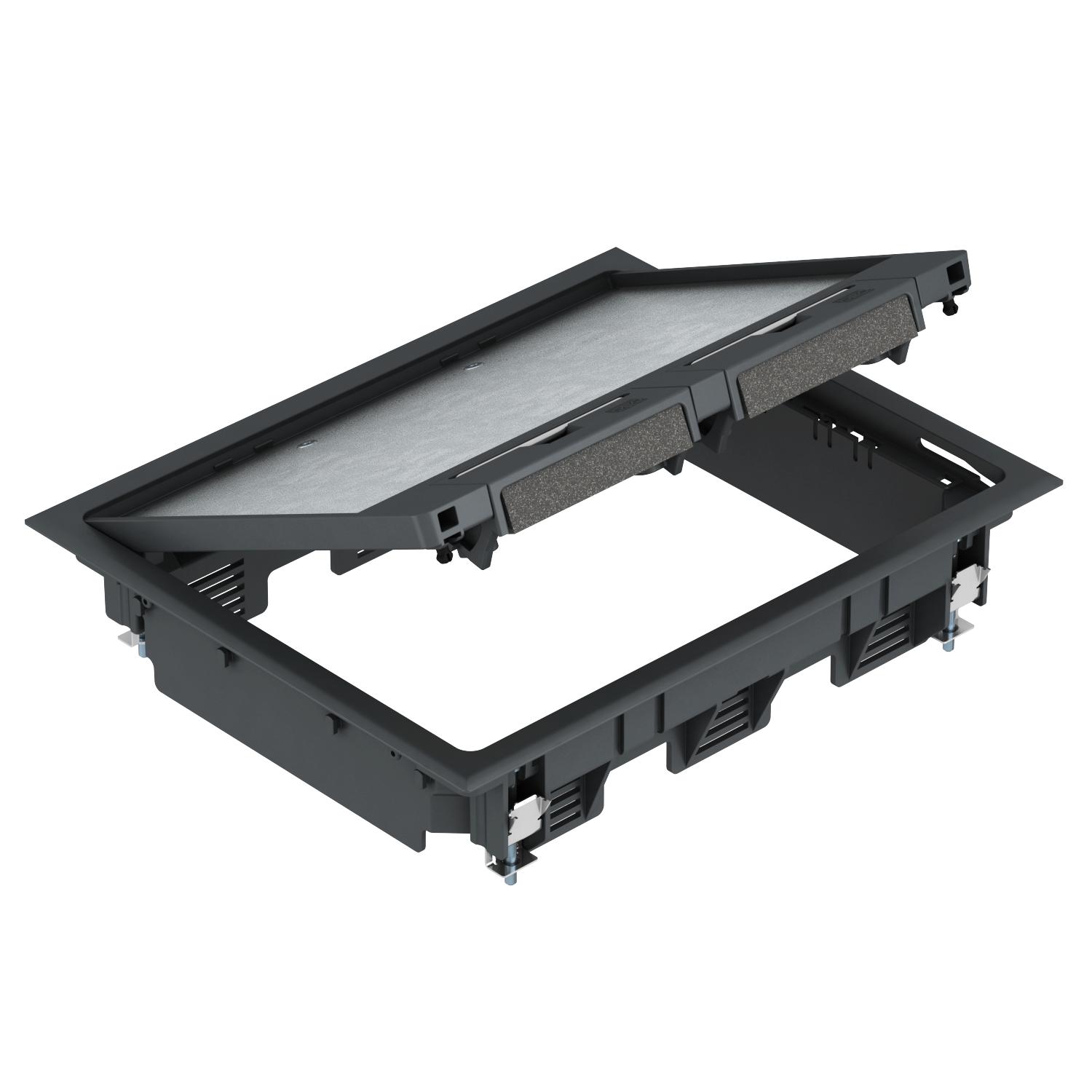

Přístrojová jednotka GES6 s manipulačním třmenem

Obj. č. 7405312 | EAN 4012195103110

Obj. č. / Typ

Tloušťka podlahové krytiny	5 mm

Jmenovitá velikost pro přístrojové jednotky	6

Barva

Popis výrobku

Popis výrobku

Přístrojová jednotka s manipulačním třmenem až pro devět jednotlivých přístrojů Modul 45 ve třech univerzálních nosičích UT3, použití v kanálových systémech v interiéru.

Přístrojová jednotka s manipulačním třmenem, 3komorová, pro montáž nosiče modulů MT6. Instalovat lze 3 kryty v provedení APMT2.

Pro montáž do dvojitých podlah je nutné objednat samostatné upevňovací úhelníky.

Lze použít až šest instalačních přístrojů s centrální deskou 50 mm.

Technické údaje

Technické údaje

Barva	grafitově černá; RAL 9011
Délka – montážní rozměr	199 mm
Délka – vnější rozměr	220 mm
Hloubka vestavby	73 mm
Jmenovitá velikost pro přístrojové jednotky	6
Materiál	Polyamid
Možnost instalace těsnění	Ne
Ochranný rám pro podlahovou krytinu	Ano
Otevírací mechanismus	Třmen rukojeti
Počet osaditelných přístrojů	9
Počet přístrojových vložek	3
Přístrojové nosiče k uchycení přístrojových vložek	Ano
Provedení	Hranaté
Provedení pro vysoká zatížení	Ne

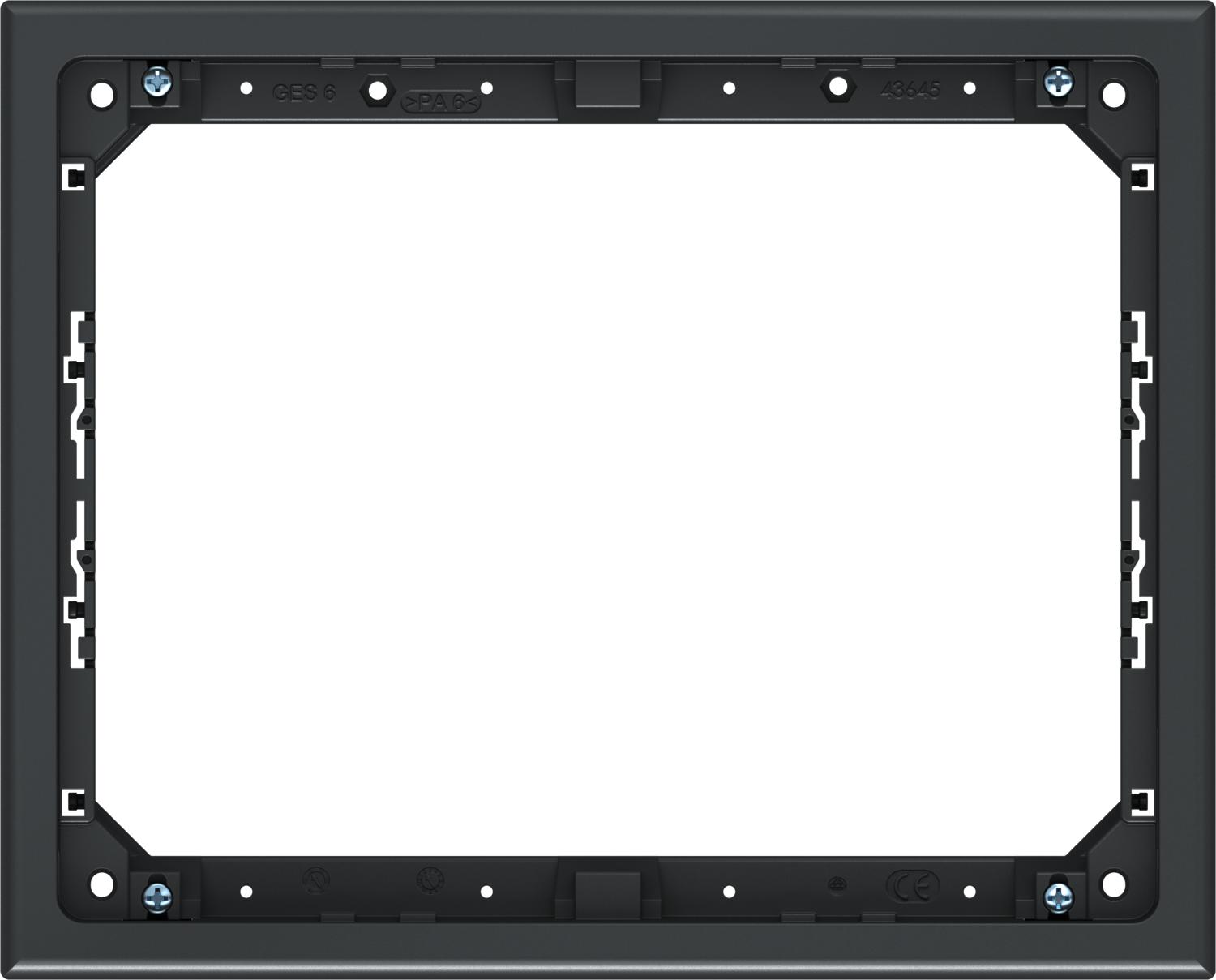

Provedení rámu	Ochranný kobercový rám
Provedení vývodu vedení	Otočný šňůrový vývod
Rozměr	273x220x61
S drážkou pro podlahovou krytinu	Ano
Schválení	VDE

Šířka – montážní rozměr	252 mm
Šířka – vnější rozměr	273 mm
Stupeň krytí (IP) při nepoužívání	IP40
Stupeň krytí (IP) při používání	IP20
Stupeň ochrany – kód IK	IK08
Svislé zatížení, malá plocha	do 2 500 N
Svislé zatížení, velká plocha	do 3 000 N
Tloušťka podlahové krytiny	5 mm
Typ montážního systému	MT3 / GB2
Údržba podlahy	suché
Upínací rozsah D, max.	31 mm
Upínací rozsah D, min.	9 mm
Vhodné pro mokrou údržbu	Ne
Vhodné pro podlahový kanál	Ano
Vhodné pro podlahový kanál zalitý mazaninou	Ano
Vhodné pro uzavřený podlahový kanál uložený v mazanině	Ne
Vhodné pro vestavbu do duté podlahy	Ano
Vhodné pro vestavbu do dvojité podlahy	Ano
Výška podlahy, min.	73 mm

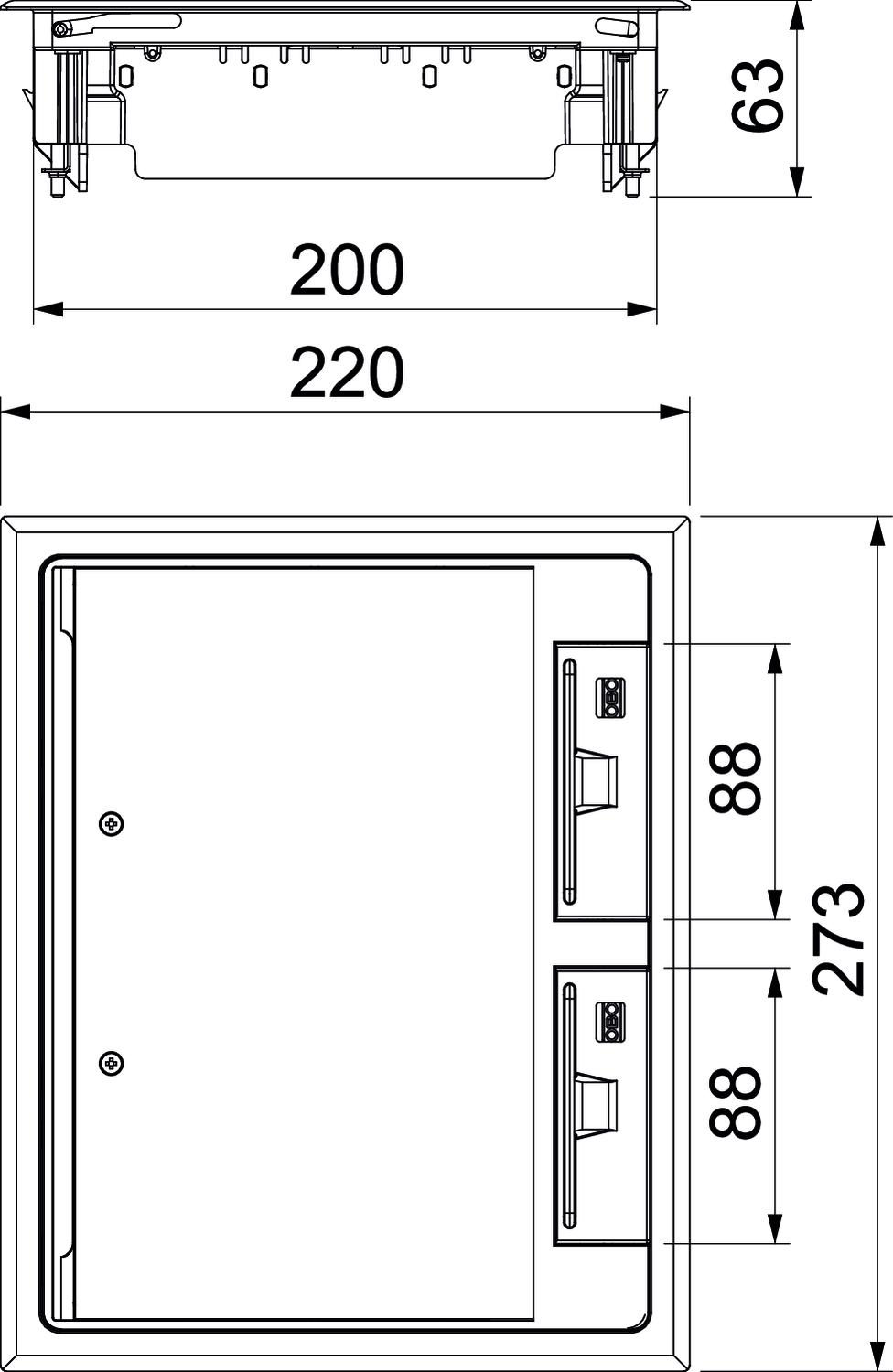

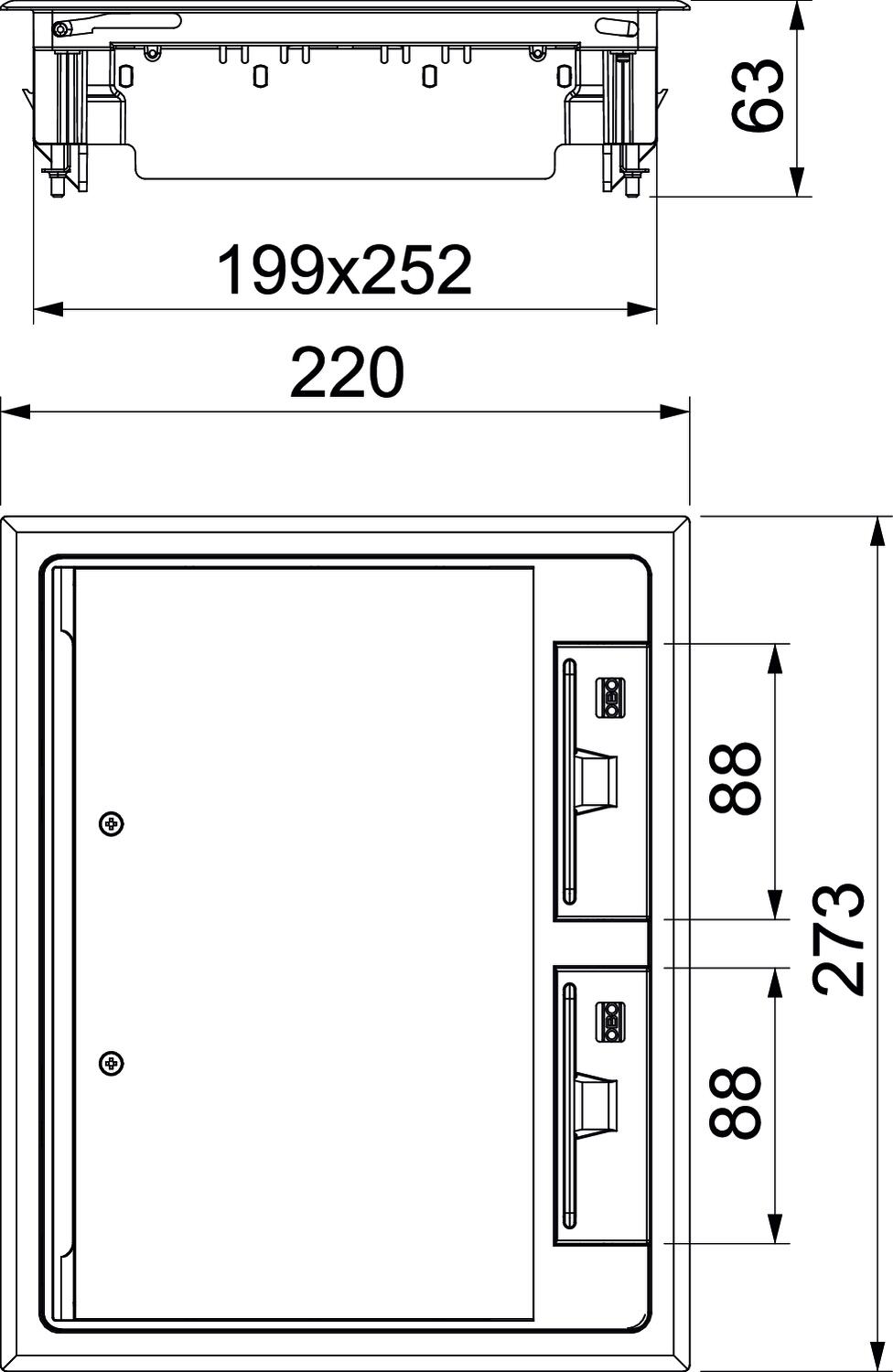

Rozměry

Rozměr h	73 mm

CO2 stopa (Product Carbon Footprint)

CO2 stopa (GWP) od kolébky po bránu	1,8068 kg CO2e / 1 Kus
CO₂ Footprint (GWP)	1,8068 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200

Declared Unit (LCA)	Množství
Declared Unit Quantity (LCA)	1

Všechny typy

Všechny typy

Typ	Tloušťka podlahové krytiny	Jmenovitá velikost pro přístrojové jednotky	Barva	Obj. č.	Množství	Nejm. prod. jedn.
GES6 U 7011	5 mm	6	ocelově šedá; RAL 7011	7405308	Kus	1 Kus
GES6 U 9011	5 mm	6	grafitově černá; RAL 9011	7405312	Kus	1 Kus
GES6 U 1019	5 mm	6	šedobéžová; RAL 1019	7405316	Kus	1 Kus

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Prodloužení úchytu	GES RV	7407536	Kus	2 Kus
Nosná deska 2 × typ C pro montážní nosič	MTM 2C	7407788	Kus	1 Kus
Montážní nosič pro modulární zásuvky datové techniky, systémová délka 165 mm	MTU 2	7407836	Kus	1 Kus
Univerzální nosič UT3, s krytem pro přístroje Modul 45®, systémová délka 165 mm	UT3 45 3	7408723	Kus	1 Kus
