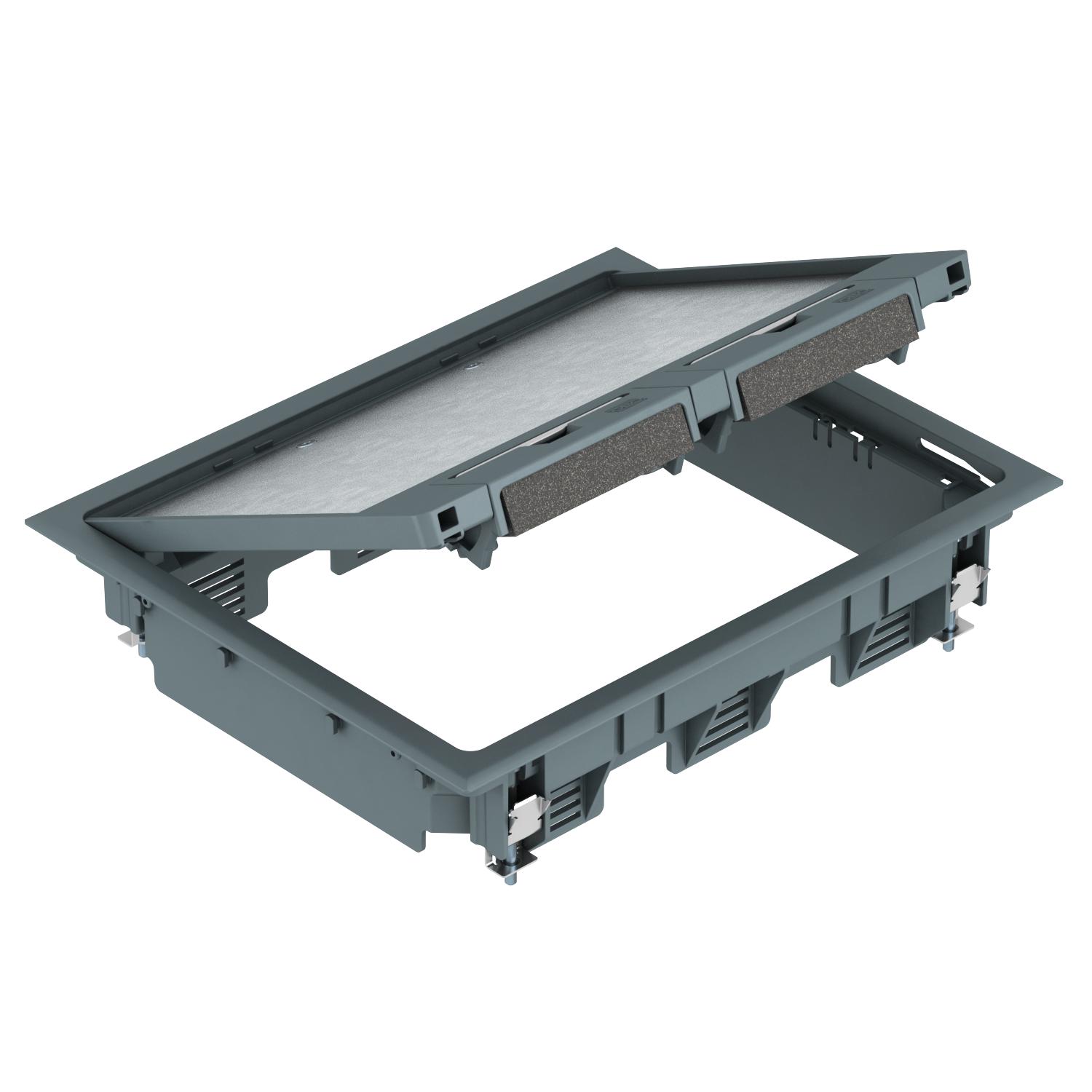

Přístrojová jednotka GES6 s manipulačním třmenem
Obj. č. 7405308 | EAN 4012195103080
- Popis výrobku
-
Popis výrobkuPřístrojová jednotka s manipulačním třmenem až pro devět jednotlivých přístrojů Modul 45 ve třech univerzálních nosičích UT3, použití v kanálových systémech v interiéru.
Přístrojová jednotka s manipulačním třmenem, 3komorová, pro montáž nosiče modulů MT6. Instalovat lze 3 kryty v provedení APMT2.
Pro montáž do dvojitých podlah je nutné objednat samostatné upevňovací úhelníky.
Lze použít až šest instalačních přístrojů s centrální deskou 50 mm.
-
- Technické údaje
-
Technické údaje

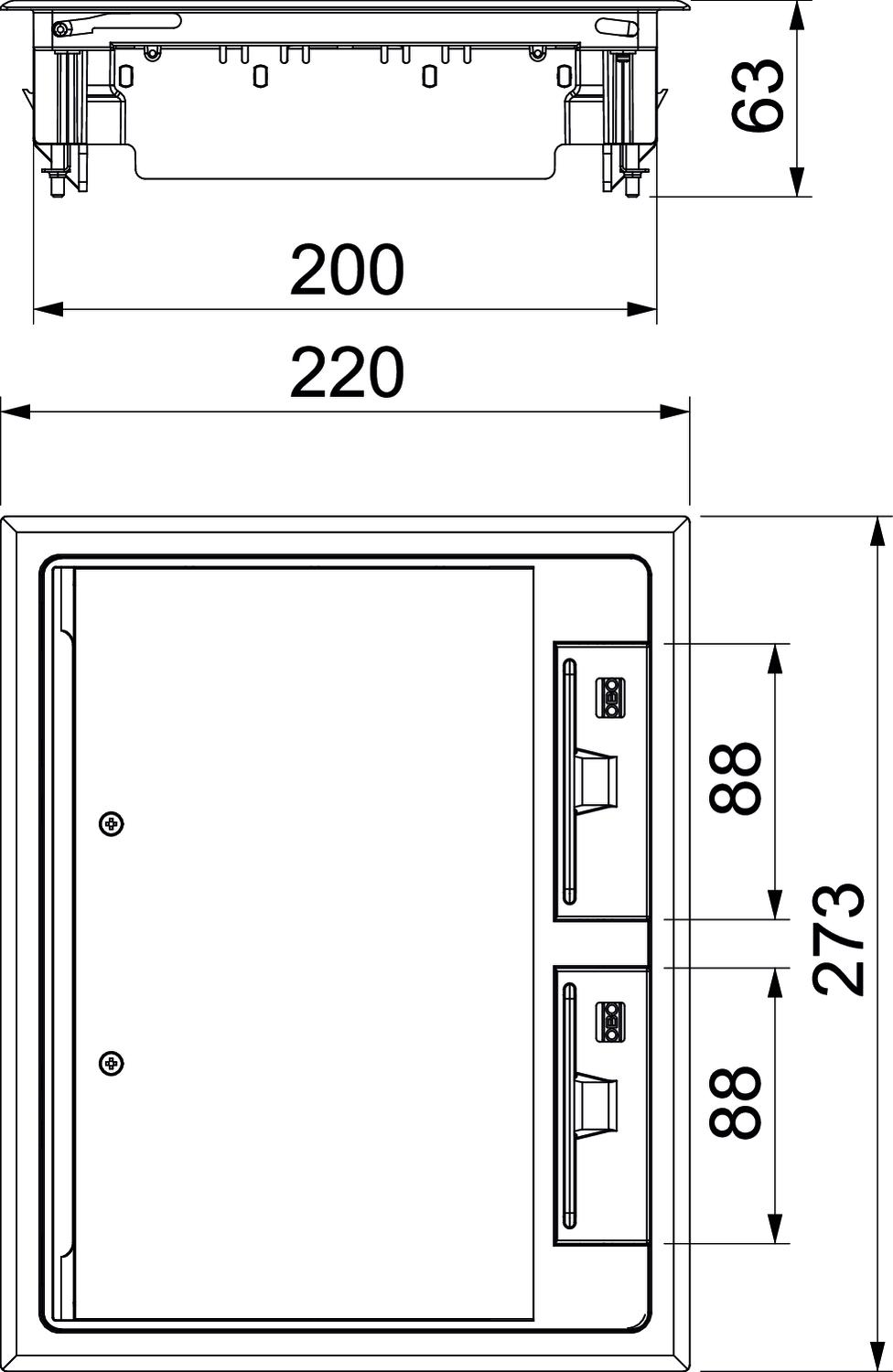

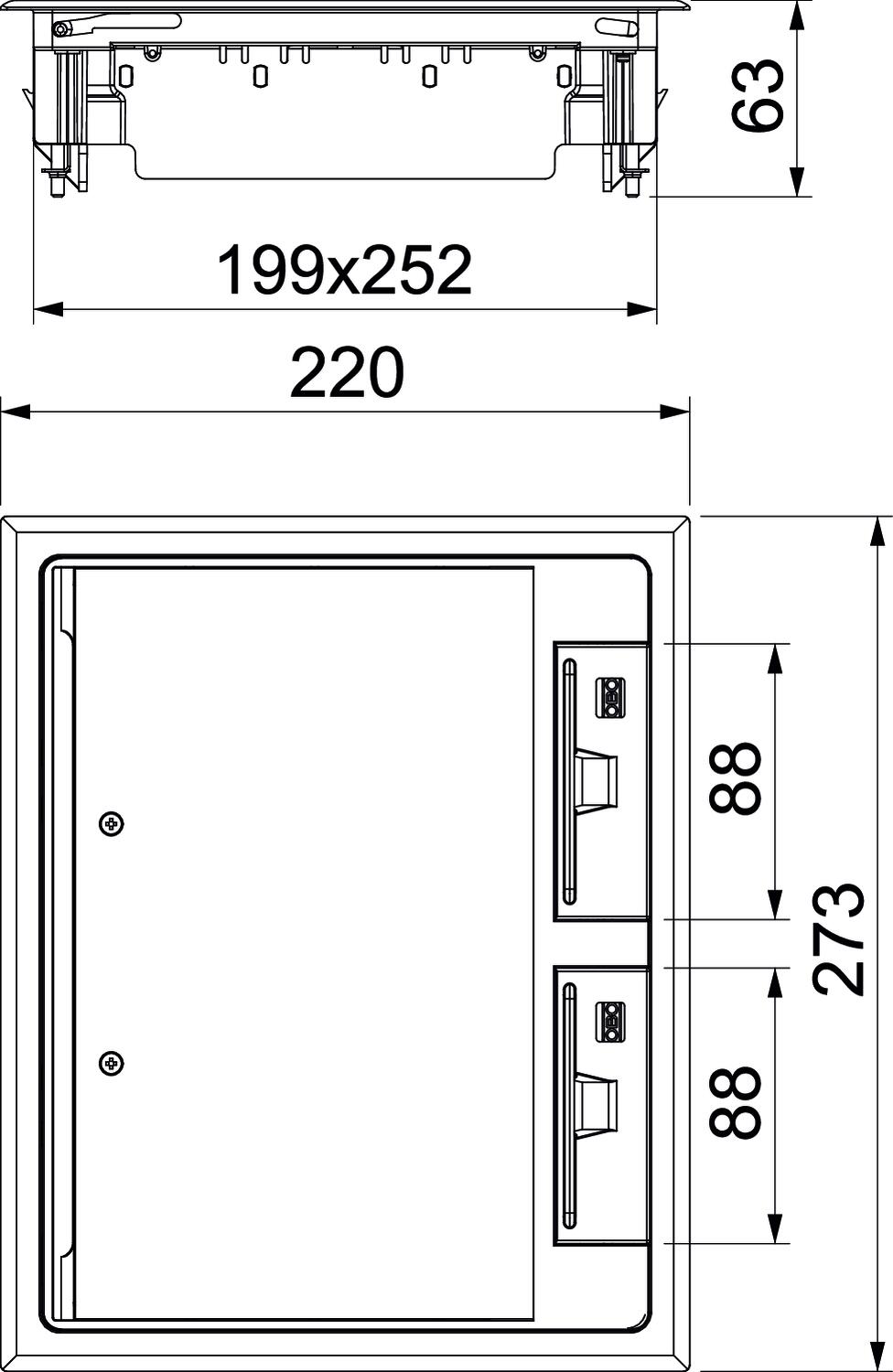

Barva ocelově šedá; RAL 7011 CO2 stopa (GWP) od kolébky po bránu 1,7847 kg CO2e / 1 Kus Délka – montážní rozměr 199 mm Délka – vnější rozměr 220 mm Hloubka vestavby 73 mm Jmenovitá velikost pro přístrojové jednotky 6 Materiál Polyamid Možnost instalace těsnění Ne Ochranný rám pro podlahovou krytinu Ano Otevírací mechanismus Třmen rukojeti Počet osaditelných přístrojů 9 Počet přístrojových vložek 3 Přístrojové nosiče k uchycení přístrojových vložek Ano Provedení Hranaté Provedení pro vysoká zatížení Ne Provedení rámu Ochranný kobercový rám Provedení vývodu vedení Otočný šňůrový vývod Rozměr 273x220x61 Rozměr h 73 mm S drážkou pro podlahovou krytinu Ano Schválení VDE Šířka – montážní rozměr 252 mm Šířka – vnější rozměr 273 mm Stupeň krytí (IP) při nepoužívání IP40 Stupeň krytí (IP) při používání IP20 Stupeň ochrany – kód IK IK08 Svislé zatížení, malá plocha do 2 500 N Svislé zatížení, velká plocha do 3 000 N Tloušťka podlahové krytiny 5 mm Typ montážního systému MT3 / GB2 Údržba podlahy suché Upínací rozsah D, max. 31 mm Upínací rozsah D, min. 9 mm Vhodné pro mokrou údržbu Ne Vhodné pro podlahový kanál Ano Vhodné pro podlahový kanál zalitý mazaninou Ano Vhodné pro uzavřený podlahový kanál uložený v mazanině Ne Vhodné pro vestavbu do duté podlahy Ano Vhodné pro vestavbu do dvojité podlahy Ano Výška podlahy, min. 73 mm - Všechny typy
-
Systémové příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Prodloužení úchytu
GES RV 7407536 2 Kus
Nosná deska 2 × typ C pro montážní nosič
MTM 2C 7407788 1 Kus
Montážní nosič pro modulární zásuvky datové techniky, systémová délka 165 mm
MTU 2 7407836 1 Kus
Univerzální nosič UT3, s krytem pro přístroje Modul 45®, systémová délka 165 mm
UT3 45 3 7408723 1 Kus - Ke stažení
-
Datový list GES6 U 7011 / 7405308 , 0.30MB , pdfEU prohlášení o shodě GES6 U 7011 / 7405308 , 0.12MB , pdfREACH Prohlášení o shodě GES6 U 7011 / 7405308 , 0.13MB , pdfRoHS Prohlášení o shodě GES6 U 7011 / 7405308 , 0.13MB , pdfSchvalovací značka Povolení značky VDE pro GES , 0.12MB , pdfPro tento výrobek nejsou k dispozici žádné popisné texty
