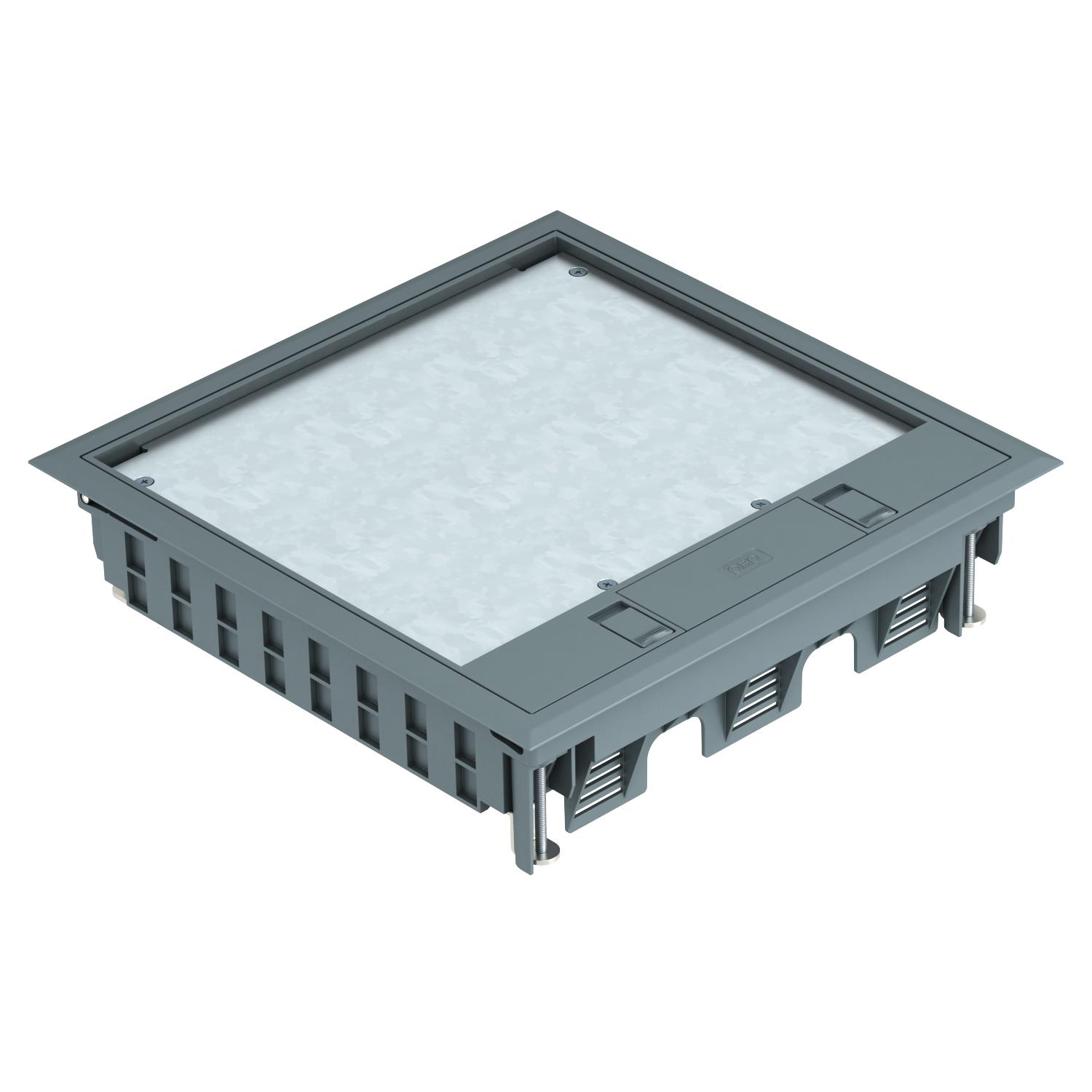

Přístrojová jednotka GES9-3S s aretační západkou
Obj. č. 7405083 | EAN 4012196460540
- Popis výrobku
-

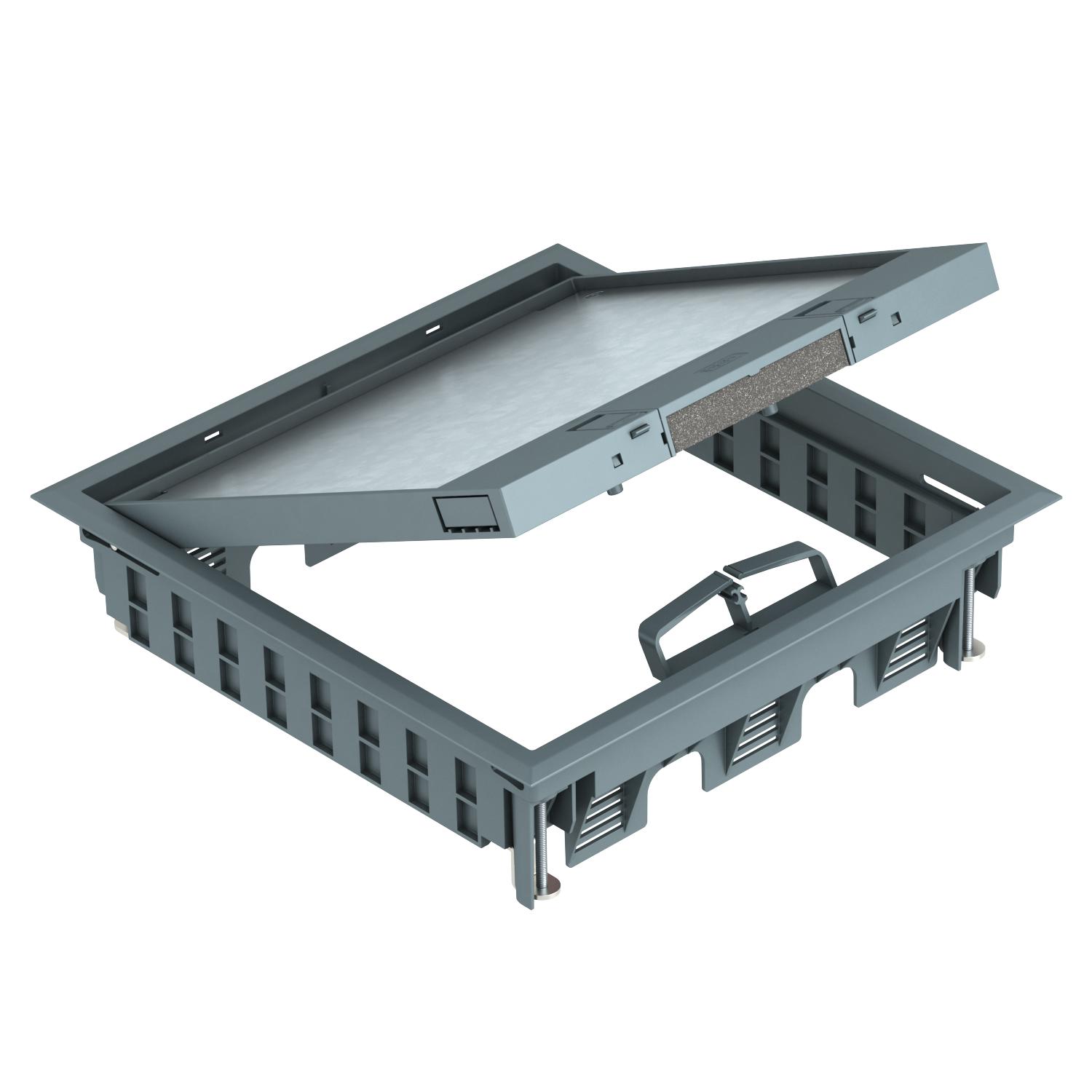

Popis výrobkuPřístrojová jednotka s aretační páčkou pro až dvanáct přístrojů Modul 45 ve třech univerzálních nosičích UT4, použití v kanálových systémech a systémových podlahách v interiéru.
Osazení pro podlahovou krytinu v odklápěcím krytu je přednastaveno na 5 mm, lze přenastavit až na 10 mm.
Přístrojová vložka s aretační páčkou, 3násobná, pro montáž montážního nosiče MT9. Instalovat lze 3 kryty v provedení APMT5.
Vybrání pro podlahovou krytinu v zaklapávacím víku přednastaveno na 5 mm, lze také nastavit na 10 mm.
Lze použít až devět instalačních přístrojů s centrální deskou 50 mm.
-
- Technické údaje
-
Technické údaje

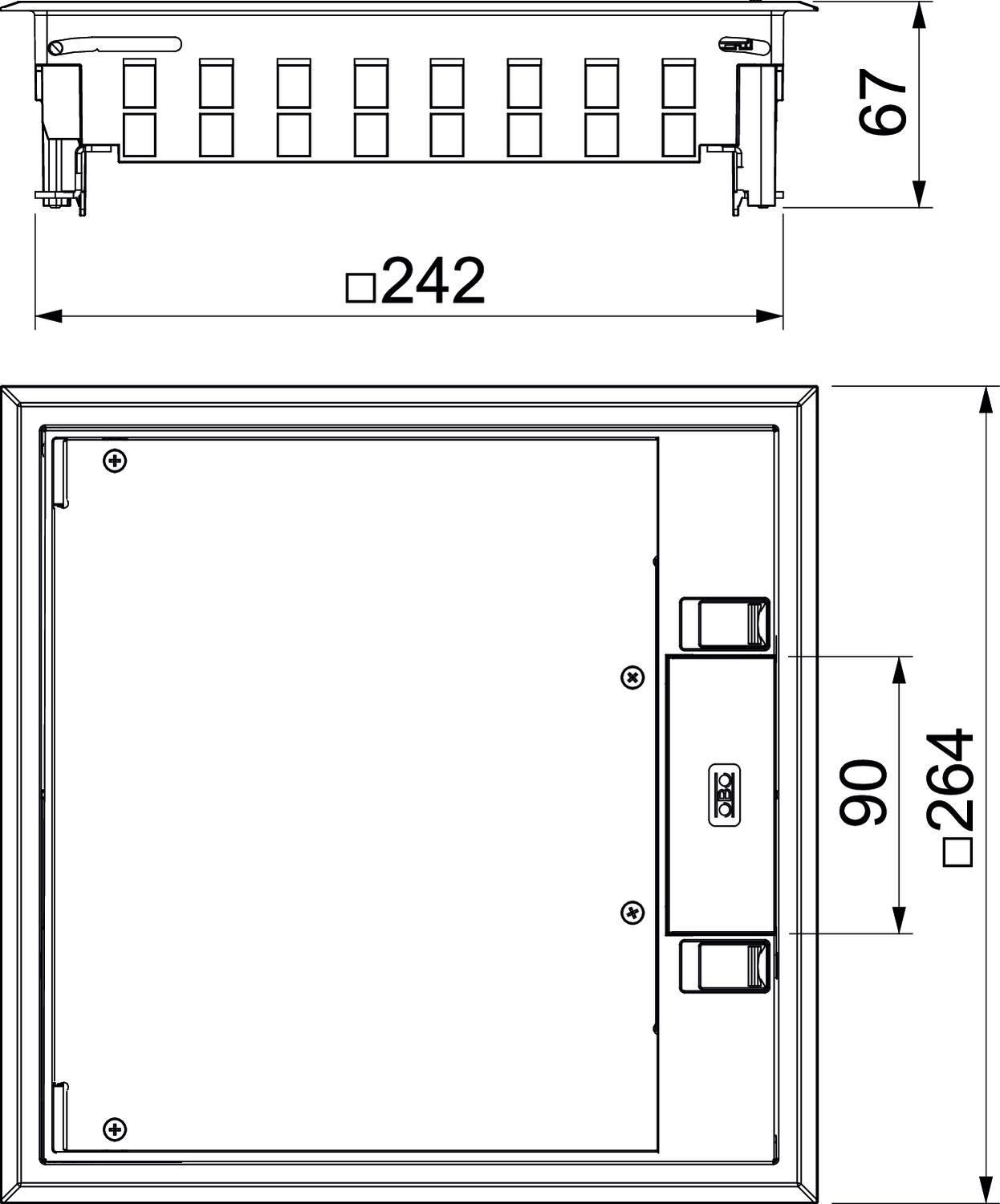

Barva ocelově šedá; RAL 7011 Délka – montážní rozměr 244 mm Délka – vnější rozměr 264 mm Hloubka vestavby 73 mm Jmenovitá velikost pro přístrojové jednotky 9 Materiál Polyamid Max. tloušťka podlahové krytiny 10 mm Možnost instalace těsnění Ne Ochranný rám pro podlahovou krytinu Ano Otevírací mechanismus Aretační páčka Počet osaditelných přístrojů 12 Počet přístrojových vložek 3 Přístrojové nosiče k uchycení přístrojových vložek Ano Provedení Čtvercová Provedení pro vysoká zatížení Ne Provedení rámu Ochranný kobercový rám Provedení vývodu vedení Otočný šňůrový vývod Rozměr 264x264x67 S drážkou pro podlahovou krytinu Ano Schválení VDE Šířka – montážní rozměr 244 mm Šířka – vnější rozměr 264 mm Stupeň krytí (IP) při nepoužívání IP40 Stupeň krytí (IP) při používání IP20 Stupeň ochrany – kód IK IK08 Svislé zatížení, malá plocha do 3 000 N Svislé zatížení, velká plocha do 5 000 N Tloušťka podlahové krytiny 5 mm Typ montážního systému UT4 Údržba podlahy suché Upínací rozsah D, max. 76 mm Upínací rozsah D, min. 8 mm Vhodné pro mokrou údržbu Ne Vhodné pro podlahový kanál Ano Vhodné pro podlahový kanál zalitý mazaninou Ano Vhodné pro uzavřený podlahový kanál uložený v mazanině Ne Vhodné pro vestavbu do duté podlahy Ano Vhodné pro vestavbu do dvojité podlahy Ano Výška mazaniny, min. 73 mm Výška podlahy, min. 73 mm Rozměry
Délka 264 mm Rozměr h 73 mm Šířka 264 mm Výška 67 mm CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolébky po bránu 5,8492 kg CO2e / 1 Kus CO₂ Footprint (GWP) 5,8492 kg CO₂e Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) Množství Declared Unit Quantity (LCA) 1 - Všechny typy
-
Systémové příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Prodloužení úchytu
GES RV 7407536 2 Kus
Nosná deska 2 × typ C pro montážní nosič
MTM 2C 7407788 1 Kus
Montážní nosič pro modulární zásuvky datové techniky, systémová délka 208 mm
MTU 3 7407840 1 Kus
Univerzální nosič UT4, s krytem pro přístroje Modul 45®, systémová délka 208 mm
UT4 45 4 7408727 1 Kus - Ke stažení
-
Datový list GES9-3S U 7011 / 7405083 , 0.25MB , pdfEU prohlášení o shodě GES9-3S U 7011 / 7405083 , 0.13MB , pdfREACH Prohlášení o shodě GES9-3S U 7011 / 7405083 , 0.13MB , pdfRoHS Prohlášení o shodě GES9-3S U 7011 / 7405083 , 0.13MB , pdfSchvalovací značka Povolení značky VDE pro GES , 0.12MB , pdf
