Přístrojová jednotka kruhová pro výšku mazaniny 55 mm 5 | R9 | grafitově černá; RAL 9011

Přístrojová jednotka kruhová pro výšku mazaniny 55 mm

Obj. č. 7405049 | EAN 4012195674467

Obj. č. / Typ

Tloušťka podlahové krytiny	5 mm

Jmenovitá velikost pro přístrojové jednotky	R9

Barva

Popis výrobku

Popis výrobku

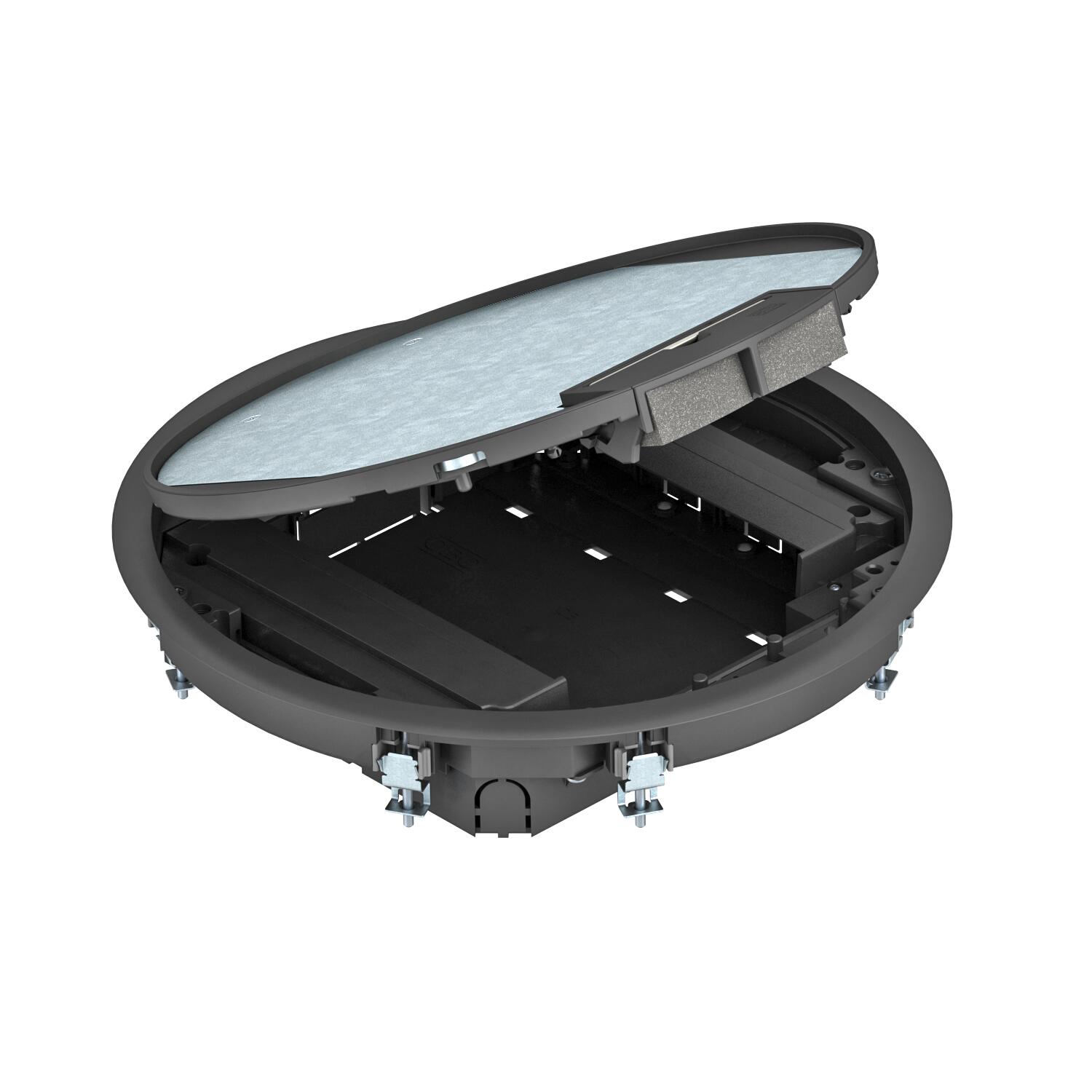

Přístrojová jednotka GESR9 s pevnou konstrukční výškou 55 mm v interiéru. Se dvěma vestavnými pouzdry pro vertikální montáž přístrojů Modul 45 a čtyřmi odlehčeními tahu. K montáži přístrojů Modul 45 je zapotřebí dvou montážních rámů.

Montáž datových modulů lze provést prostřednictvím volitelné montážní desky MPMT45.

Vložka přístroje je vybavena univerzálními montážními úhelníky.

Technické údaje

Technické údaje

Barva	grafitově černá; RAL 9011
Hloubka vestavby	58 mm
Jmenovitá velikost pro přístrojové jednotky	R9
Materiál	Polyamid
Montážní průměr	304
Možnost instalace těsnění	Ne
Ochranný rám pro podlahovou krytinu	Ano
Otevírací mechanismus	Třmen rukojeti
Počet osaditelných přístrojů	8
Přístrojové nosiče k uchycení přístrojových vložek	Ne
Provedení	Kruhová
Provedení pro vysoká zatížení	Ne
Provedení vývodu vedení	Otočný šňůrový vývod
Rozměr	Ø325x61
S drážkou pro podlahovou krytinu	Ne

Svislé zatížení, malá plocha	do 3 000 N
Svislé zatížení, velká plocha	do 5 000 N
Tloušťka podlahové krytiny	5 mm
Údržba podlahy	suché
Upínací rozsah D, max.	28 mm
Upínací rozsah D, min.	10 mm
Vhodné pro mokrou údržbu	Ne
Vhodné pro podlahový kanál	Ano
Vhodné pro podlahový kanál zalitý mazaninou	Ano
Vhodné pro uzavřený podlahový kanál uložený v mazanině	Ano
Vhodné pro vestavbu do duté podlahy	Ano
Vhodné pro vestavbu do dvojité podlahy	Ano
Vnější průměr	325 mm
Výška mazaniny, min.	55 mm
Výška podlahy, min.	58 mm

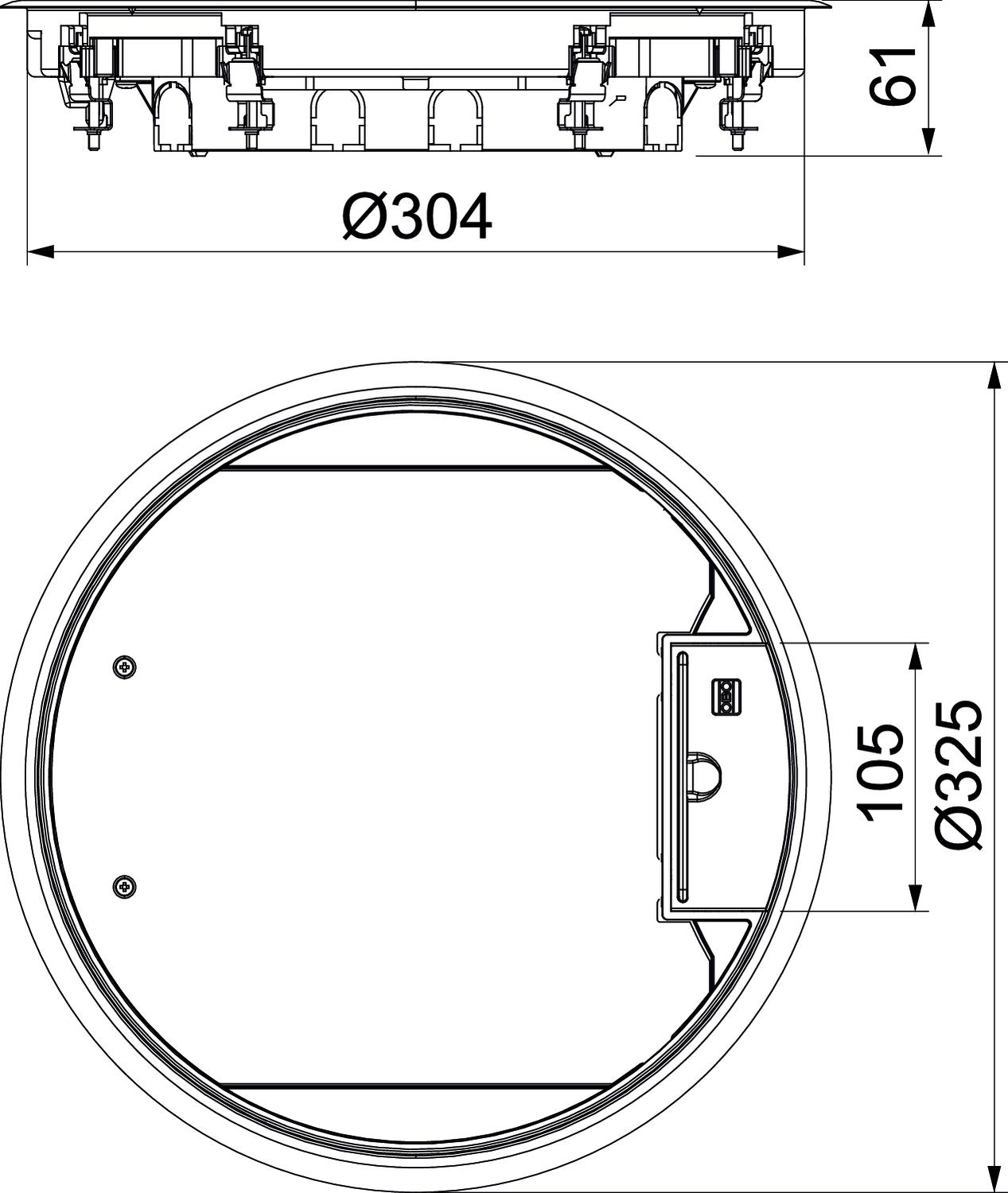

Rozměry

Délka	325 mm
Šířka	325 mm

Výška	61 mm

CO2 stopa (Product Carbon Footprint)

CO2 stopa (GWP) od kolébky po bránu	7,7792 kg CO2e / 1 Kus
CO₂ Footprint (GWP)	7,7792 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200

Declared Unit (LCA)	Množství
Declared Unit Quantity (LCA)	1

Všechny typy

Všechny typy

Typ	Tloušťka podlahové krytiny	Jmenovitá velikost pro přístrojové jednotky	Barva	Obj. č.	Množství	Nejm. prod. jedn.
GESR9 55U V 7011	5 mm	R9	ocelově šedá; RAL 7011	7405047	Kus	1 Kus
GESR9 55U V 9011	5 mm	R9	grafitově černá; RAL 9011	7405049	Kus	1 Kus

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Montážní rám pro čtyři jednoduché přístroje Modul 45®	MT45V 4	7408670	Kus	5 Kus
Montážní rám pro tři jednoduché přístroje Modul 45®	MT45V 3	7408672	Kus	5 Kus
Montážní rám pro kombinaci přístrojů Modul 45® 3 + 1	MT45V 3+1	7408680	Kus	5 Kus
Montážní rám pro kombinaci přístrojů Modul 45® 2 + 2	MT45V 2+2	7408682	Kus	5 Kus
Přepážka pro nosič modulu vertikální	MT45V TW	7408693	Kus	1 Kus
Montážní rám pro MT45V, osazený, se zásuvkou s ochranným kontaktem	MT45V 3 3WS V	7408697	Kus	1 Kus
Montážní deska, 2 × datová zásuvka typu C pro systém 55	MPMT45 2C	7408705	Kus	1 Kus
