Přístrojová jednotka kruhová pro výšku mazaniny 55 mm
Obj. č. 7405047 | EAN 4012195674450
- Popis výrobku
-

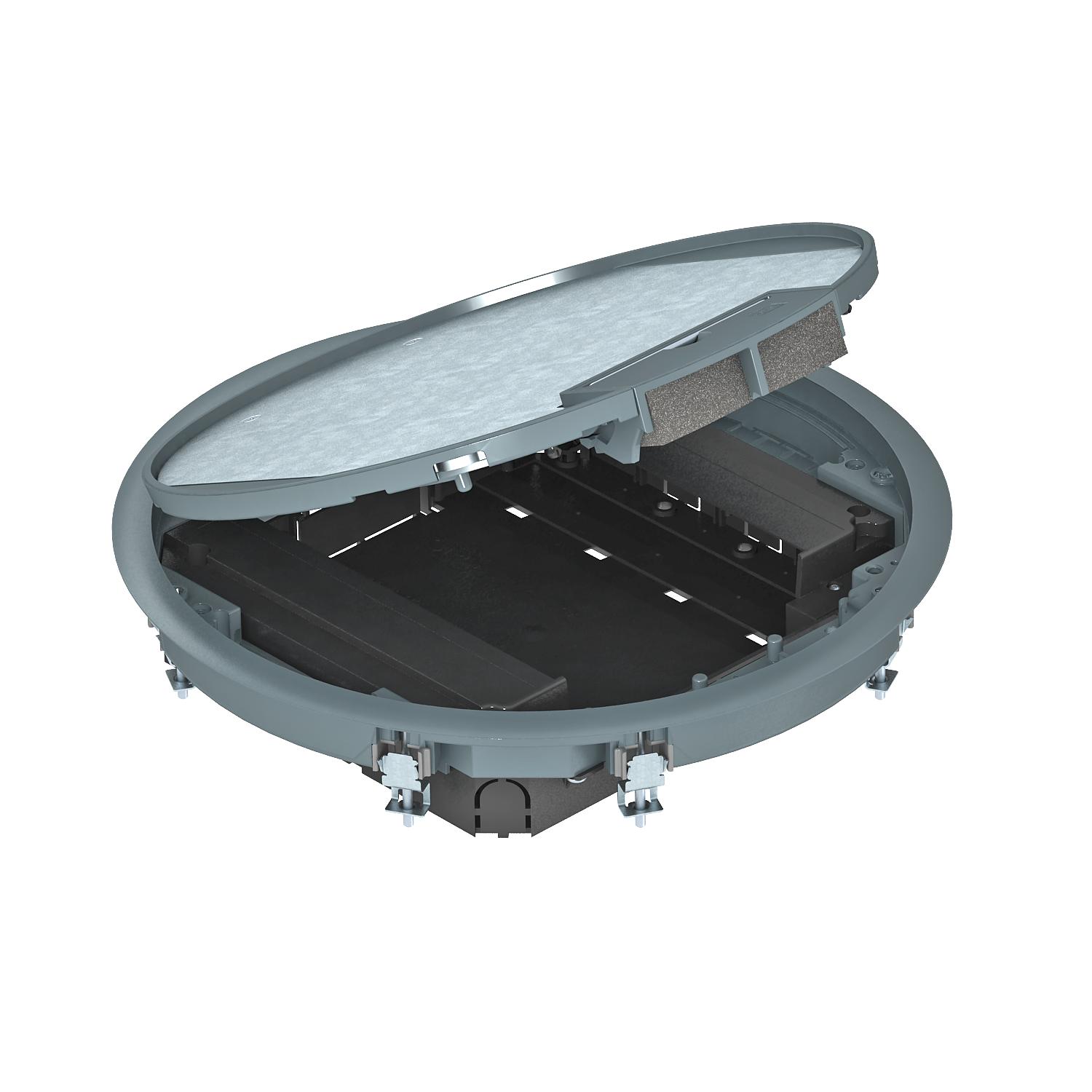

Popis výrobkuPřístrojová jednotka GESR9 s pevnou konstrukční výškou 55 mm v interiéru. Se dvěma vestavnými pouzdry pro vertikální montáž přístrojů Modul 45 a čtyřmi odlehčeními tahu. K montáži přístrojů Modul 45 je zapotřebí dvou montážních rámů.
Montáž datových modulů lze provést prostřednictvím volitelné montážní desky MPMT45.
Vložka přístroje je vybavena univerzálními montážními úhelníky.
-
- Technické údaje
-
Technické údaje

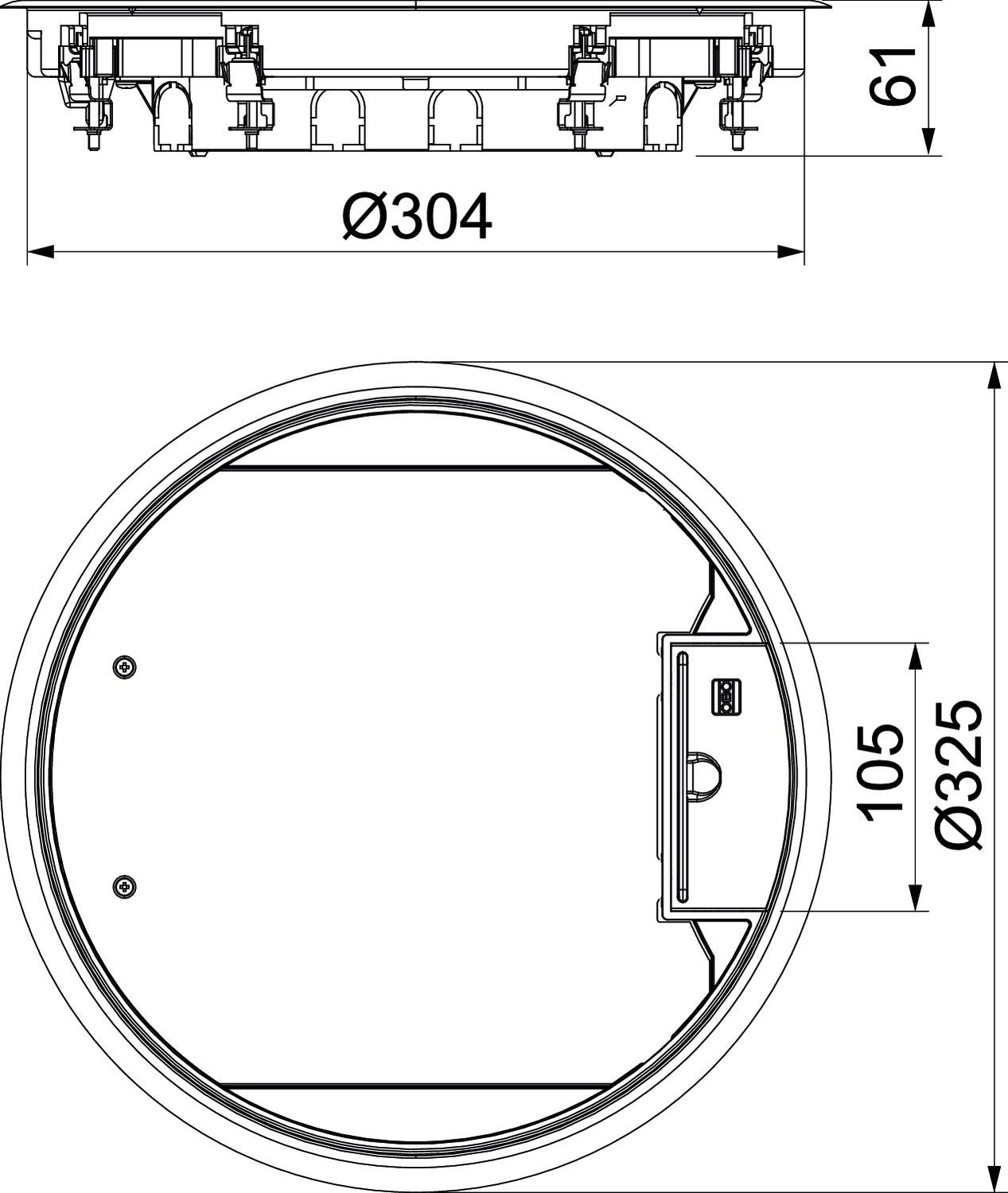

Barva ocelově šedá; RAL 7011 CO2 stopa (GWP) od kolébky po bránu 7,7669 kg CO2e / 1 Kus Délka 325 mm Hloubka vestavby 58 mm Jmenovitá velikost pro přístrojové jednotky R9 Materiál Polyamid Montážní průměr 304 Možnost instalace těsnění Ne Ochranný rám pro podlahovou krytinu Ano Otevírací mechanismus Třmen rukojeti Počet osaditelných přístrojů 8 Přístrojové nosiče k uchycení přístrojových vložek Ne Provedení Kruhová Provedení pro vysoká zatížení Ne Provedení vývodu vedení Otočný šňůrový vývod Rozměr Ø325x61 S drážkou pro podlahovou krytinu Ne Šířka 325 mm Svislé zatížení, malá plocha do 3 000 N Svislé zatížení, velká plocha do 5 000 N Tloušťka podlahové krytiny 5 mm Údržba podlahy suché Upínací rozsah D, max. 28 mm Upínací rozsah D, min. 10 mm Vhodné pro mokrou údržbu Ne Vhodné pro podlahový kanál Ano Vhodné pro podlahový kanál zalitý mazaninou Ano Vhodné pro uzavřený podlahový kanál uložený v mazanině Ano Vhodné pro vestavbu do duté podlahy Ano Vhodné pro vestavbu do dvojité podlahy Ano Vnější průměr 325 mm Výška 61 mm Výška mazaniny, min. 55 mm Výška podlahy, min. 58 mm - Všechny typy
-
Systémové příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Montážní rám pro čtyři jednoduché přístroje Modul 45®
MT45V 4 7408670 5 Kus
Montážní rám pro tři jednoduché přístroje Modul 45®
MT45V 3 7408672 5 Kus
Montážní rám pro kombinaci přístrojů Modul 45® 3 + 1
MT45V 3+1 7408680 5 Kus
Montážní rám pro kombinaci přístrojů Modul 45® 2 + 2
MT45V 2+2 7408682 5 Kus
Přepážka pro nosič modulu vertikální
MT45V TW 7408693 1 Kus
Montážní rám pro MT45V, osazený, se zásuvkou s ochranným kontaktem
MT45V 3 3WS V 7408697 1 Kus
Montážní deska, 2 × datová zásuvka typu C pro systém 55
MPMT45 2C 7408705 1 Kus - Ke stažení
-
Datový list GESR9 55U V 7011 / 7405047 , 0.21MB , pdfREACH Prohlášení o shodě GESR9 55U V 7011 / 7405047 , 0.12MB , pdfRoHS Prohlášení o shodě GESR9 55U V 7011 / 7405047 , 0.13MB , pdfSchvalovací značka Povolení značky VDE pro GES 55 , 0.18MB , pdfPro tento výrobek nejsou k dispozici žádné popisné texty
