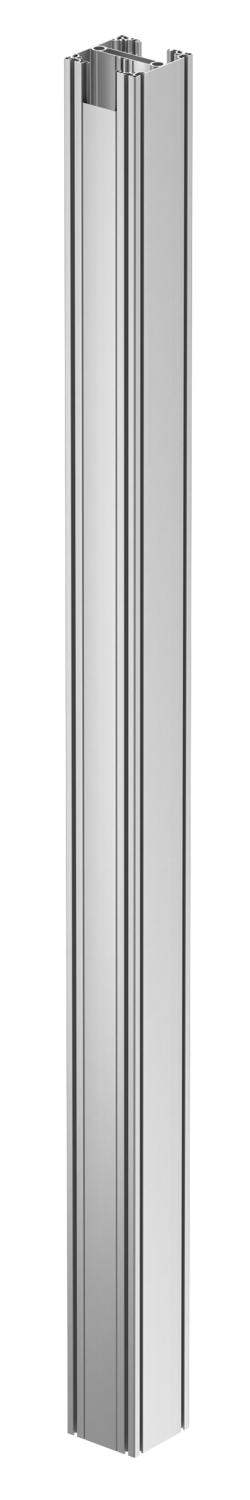

Profil pro průmyslový sloup, typ ISS160160IP6 6000

Profil pro průmyslový sloup, typ ISS160160IP6

Obj. č. 6290406 | EAN 4012196191451

Obj. č. / Typ	6290406 / ISS160160IP6 EL

Délka	6000 mm

Popis výrobku

Popis výrobku

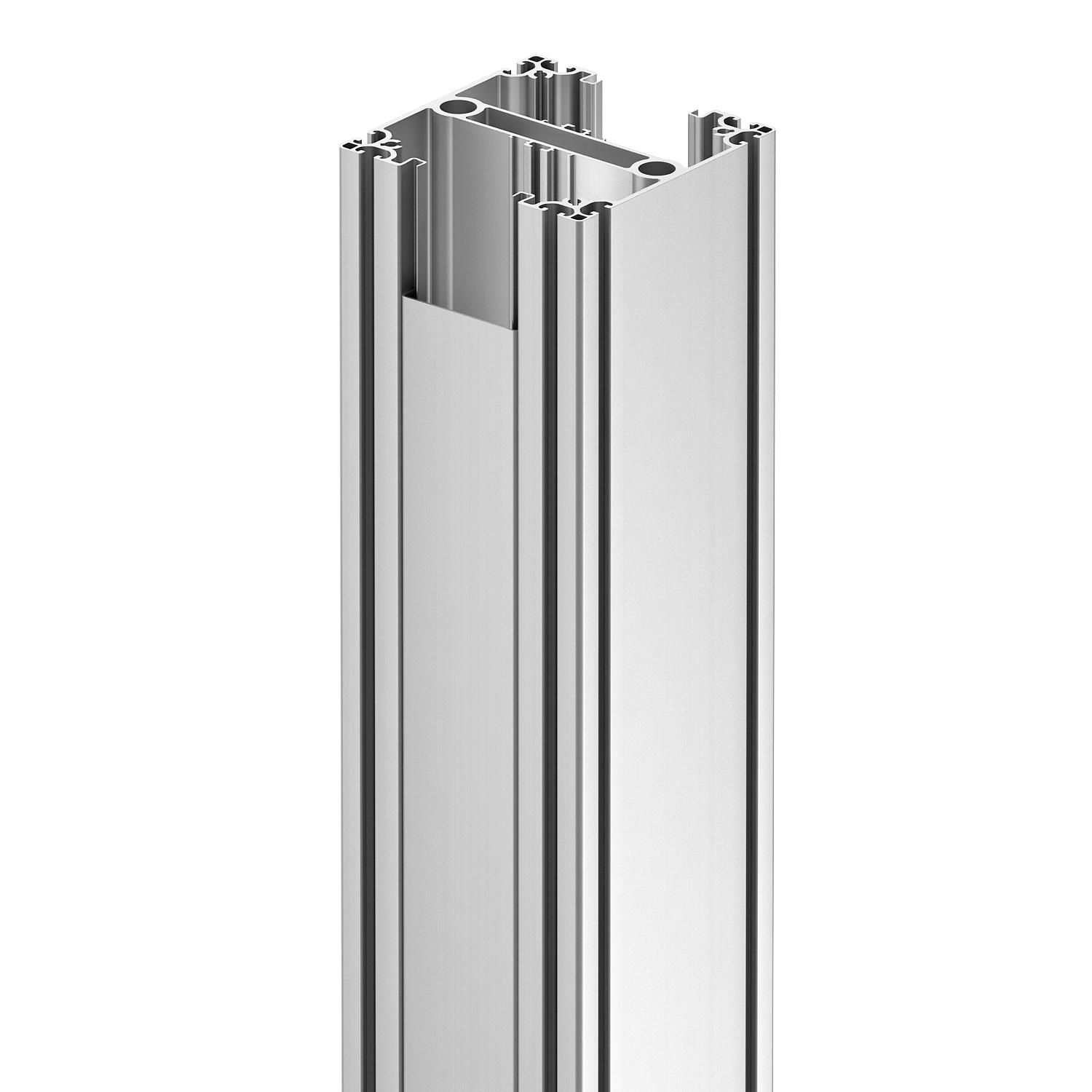

Instalační sloup ISS k vybavení montážních pracovišť ve výrobních závodech. Profil z eloxovaného hliníku v těžkém provedení disponuje na dvou stranách protilehlými systémovými otvory 76,5 mm k upevnění čelně zajišťovaných přístrojových krabic řady 71GD nebo montážních nosičů řady 71MT. Všechny čtyři strany profilu disponují montážní drážkou ve standardním rozměru se jmenovitou velikostí 8 k montáži nejrůznějších instalačních dílů pro doplňkové funkce (stavebnicový systém Item). Součástí dodávky jsou sloupový profil, potřebné vrchní díly pro systémové otvory o délce 2000 mm a PE sáček s 20 dodatečnými zaklapávacími sponami typu RKV3V, které umožňují používat dílčí délky vrchních dílů. Dva uzavřené kanály uvnitř profilu lze volitelně využít k vedení stlačeného vzduchu.

Technické údaje

Technické údaje

Barva	bělavě šedá
Bez obsahu halogenů	Ano
CO2 stopa (GWP) od kolébky po bránu	814,0582 kg CO2e / 1 Kus
Délka	6000 mm
Kabelový vstup	nahoře/dole
Materiál	Hliník
Montáž na strop	Ano
Nastavitelný	Ne
Počet použitelných vrchních dílů	2
Počet protažení	2 St.
Podlahová montáž	Ano
Povrch	Eloxováno
Předem propojeno	Ne
Provedení	dvojstranný

Průběžný profil	Ano

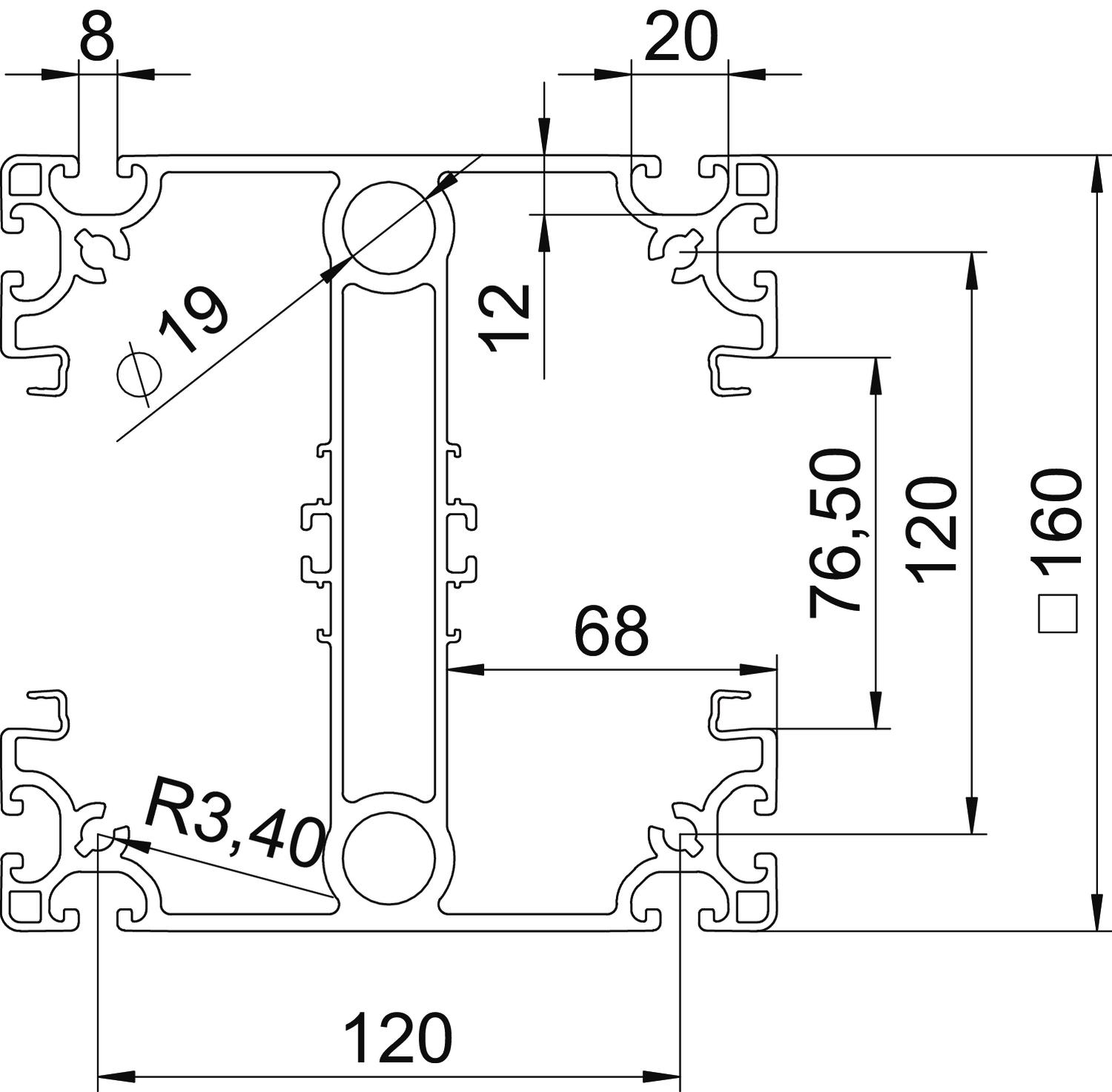

Rozměr	6000x160x160
Šířka	160 mm
Šířka vrchního dílu	76,5 mm
Stupeň krytí	IP30
Stupeň ochrany – kód IK	IK10
Teplotní rozsah použití, max.	60 °C
Teplotní rozsah použití, min.	-25 °C
Tvar sloupu	Čtvercová
V závislosti na místě	Ne
Výška	160 mm
Výška sloupu, min.	6000 mm
Způsob upevnění	Montážní příruba

Všechny typy

Všechny typy

Typ	Délka	Obj. č.	Množství	Nejm. prod. jedn.
ISS160160IP6 EL	6000 mm	6290406	Kus	1 Kus

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Přístrojová krabice 71GD6, jednoduchá	71GD6	6288610	Kus	5 Kus
Přístrojová krabice 71GD7-2, dvojitá	71GD7-2	6288608	Kus	2 Kus
Vrchní díl kanálu z hliníku	GA-OTEL	6279723	m	2 m
Zaklapávací spona RKV3V	RKV3V	6288700	Kus	20 Kus

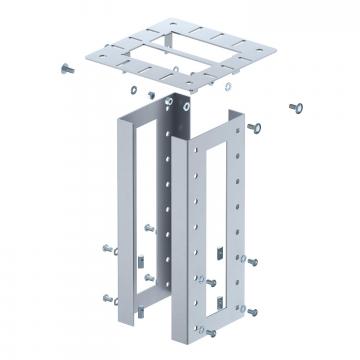

Stropní upevnění pro průmyslový sloup	ISS160160DB WA	6290436	Kus	1 Kus

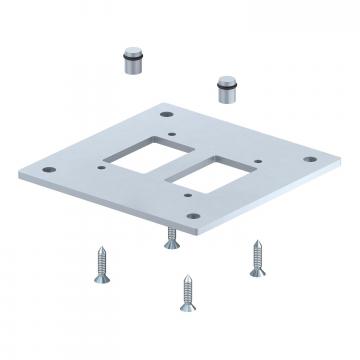

Podlahová deska pro průmyslový sloup	ISS160160BP	6290416	Kus	1 Kus

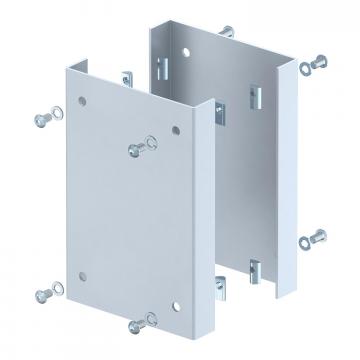

Ochrana proti najetí pro průmyslový sloup	ISS160160AS WA	6290422	Kus	1 Kus

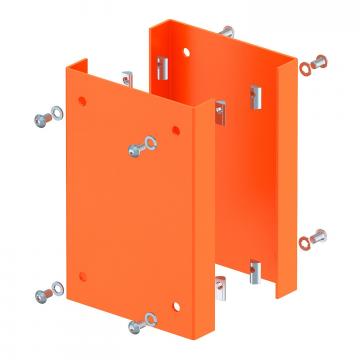

Ochrana proti najetí pro průmyslový sloup	ISS160160AS HRO	6290423	Kus	1 Kus

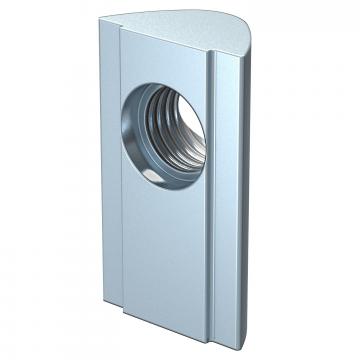

Matice pro průmyslový sloup	NS8 ST	6290499	Kus	10 Kus
Odbočka stlačeného vzduchu pro průmyslový sloup	ISS160160DLA	6290495	Kus	1 Kus
Úhlová zástrčka pro připojení ochranného vodiče	8AWR	6288704	Kus	10 Kus
