Stoupací žebřík LG 60, 6 m VS FS 6000 | 200 | 1,5 | Ano | Ocel | pásově zinkováno

Stoupací žebřík LG 60, 6 m VS FS

Obj. č. 6208627 | EAN 4012195064251

Obj. č. / Typ

Délka	6000 mm

Šířka

tloušťka bočnice	1,5 mm

Zachování funkčnosti

Materiál	Ocel

Povrch	pásově zinkováno

Popis výrobku

Popis výrobku

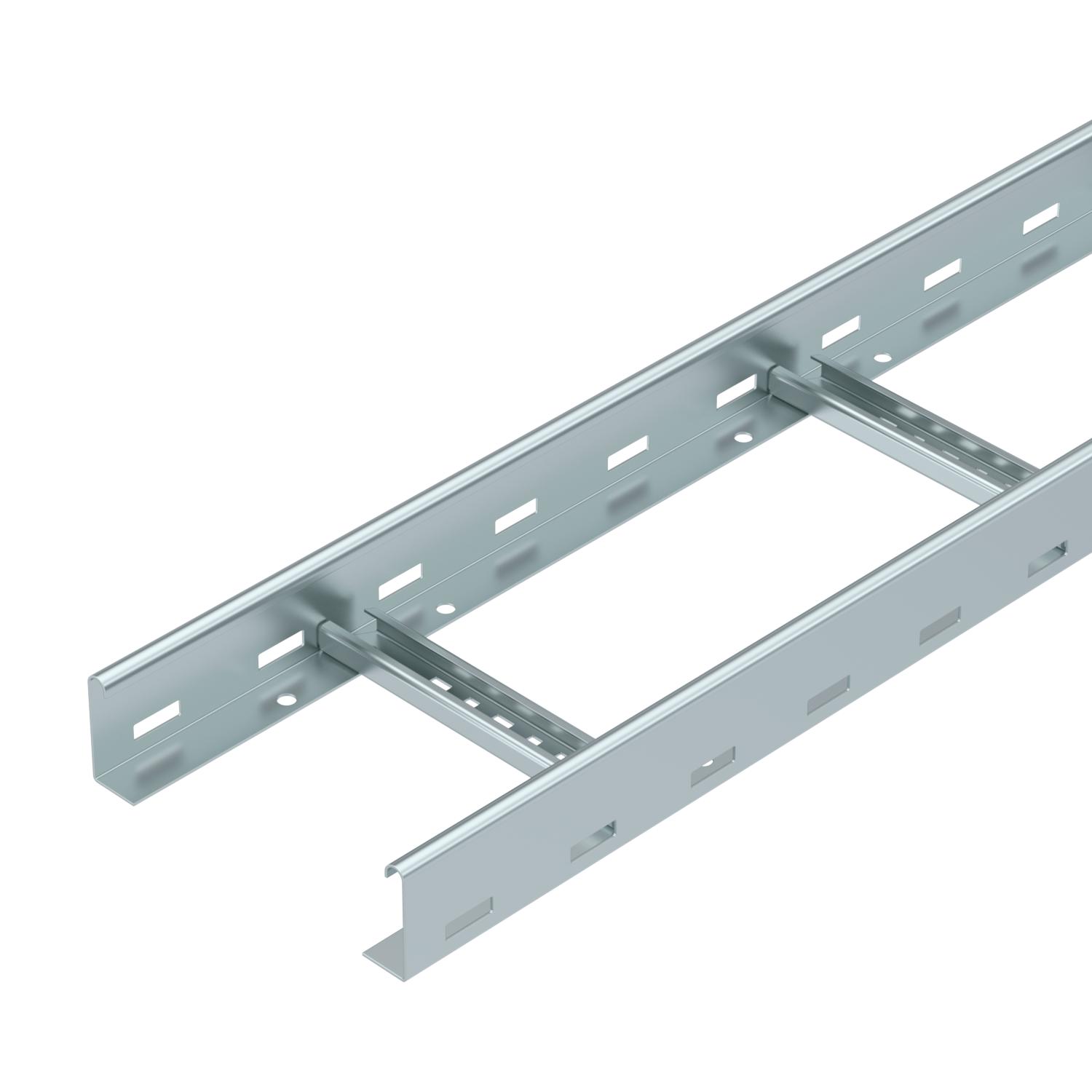

Kabelový žebřík s výškou bočnice 60 mm a s přinýtovaným nahoru otevřeným profilem C příčky.
Magnetický útlum stínění bez víka 10 dB, s víkem 15 dB.

Kabelový žebřík je dodáván složený.

Kabely je možné namontovat pomocí vhodné třmenové příchytky typu 2056.

Kabelové žebříky v šířkách od 200 mm do 400 mm jsou také přípustné pro svislou instalaci jako svislý žebřík v systémech se zachováním funkčnosti při požáru. Kabely je možné namontovat pomocí třmenové příchytky typu 2056 M schválené pro zachování funkčnosti.

Technické údaje

Technické údaje

Barva	pozinkováno
CO2 stopa (GWP) od kolébky po bránu	6,3788 kg CO2e / 1 metr
Délka	6000 mm
Děrování bočnice	Ano
Materiál	Ocel
Nerezová ocel, mořená	Ne
Povrch	pásově zinkováno
Požární ochrana	Zachování funkčnosti, normová nosná konstrukce
Provedení bočnice	plochý profil
Provedení příček	Profil děrovaný
Provedení pro velká rozpětí	Ne

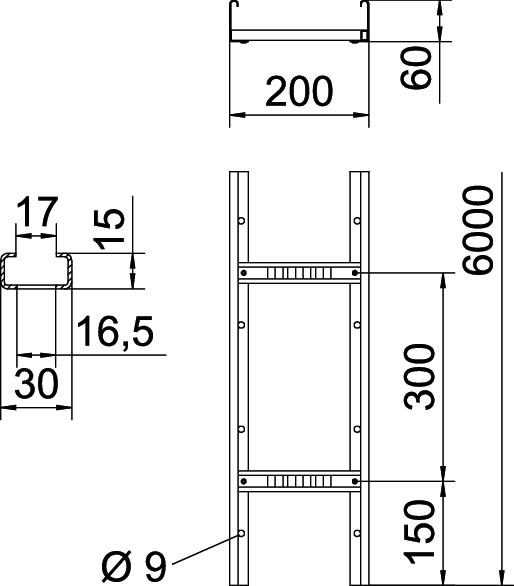

Rozměr	60x200x6000
Rozměr	60x200x6000
Rozměr B	200 mm
Šířka	200 mm
Šířka výřezu, příčka	16,50

tloušťka bočnice	1,5 mm
Upevnění příčky	Slepé nýtování
Užitečný průřez	9800 mm²
Užitečný průřez	98 cm²
Výška	60 mm
Vzdálenost podpěr 1,5 m	3,1 kN/m
Vzdálenost podpěr 2,0 m	2,25 kN/m
Vzdálenost podpěr 2,5 m	1,5 kN/m
Vzdálenost podpěr 3,0 m	1,1 kN/m
Vzdálenost podpěr 3,5 m	0,75 kN/m
Vzdálenost podpěr 4,0 m	0,45 kN/m
Vzdálenost podpěr 4,5 m	0,3 kN/m
Vzdálenost podpěr 5,0 m	0,15 kN/m
Vzdálenost příček	300 mm
Zachování funkčnosti	Ano

Technické údaje

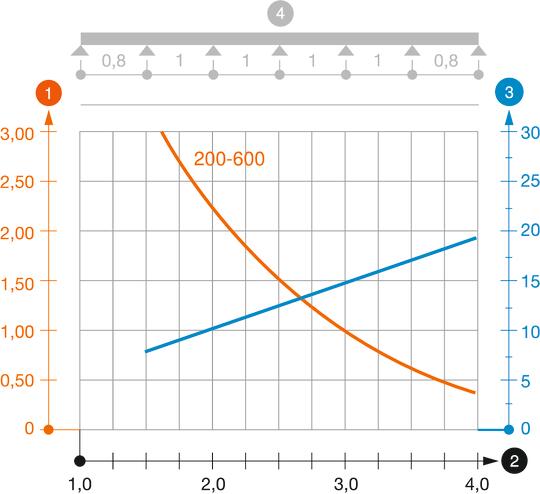

Zatěžovací diagram kabelového žebříku typu LG 60 VS

Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem
Rozpětí podpěr v mm
Průhyb bočnice v mm při dovolených kN/m
Schéma zatížení při zkušební metodě
Křivka zatížení s šířkou kabelového žlabu/žebříku v mm
Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením

Všechny typy

Všechny typy

Typ	Délka	Šířka	tloušťka bočnice	Zachování funkčnosti	Materiál	Povrch	Obj. č.	Množství	Nejm. prod. jedn.
LG 620 VS 6 FS	6000 mm	200 mm	1,5 mm	Ano	Ocel	pásově zinkováno	6208627	m	6 m
LG 630 VS 6 FS	6000 mm	300 mm	1,5 mm	Ano	Ocel	pásově zinkováno	6208630	m	6 m
LG 640 VS 6 FS	6000 mm	400 mm	1,5 mm	Ano	Ocel	pásově zinkováno	6208633	m	6 m
LG 650 VS 6 FS	6000 mm	500 mm	1,5 mm	Ne	Ocel	pásově zinkováno	6208636	m	6 m
LG 660 VS 6 FS	6000 mm	600 mm	1,5 mm	Ne	Ocel	pásově zinkováno	6208639	m	6 m

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Víko s otočnou západkou, FS	DRL 200 FS	6052207	m	3 m
Podélné spojky FS	LVG 60 FS	6208840	Kus	10 Kus
Úhlová spojka FS	LWVG 60 FS	6208895	Kus	10 Kus
Kloubová spojka FS	LGVG 60 FS	6208941	Kus	10 Kus
90° oblouk 60 FS	LB 90 620 R3 FS	6225042	Kus	1 Kus
Díl T 60 FS	LT 620 R3 FS	6225210	Kus	1 Kus
Vestavný odbočný díl 60 FS	LAA 620 R3 FS	6225850	Kus	1 Kus
Prvek s kloubovým obloukem 60 FS	LGBE 620 FS	6225450	Kus	1 Kus
Ochranný kryt 60	SKH 60 OR	6222537	Pár	40 Pár
Příchytka FS	LAS 60 FS	6221351	Kus	10 Kus
Přepážka 45 FS	TSG 45 FS	6062033	m	3 m
Rohový plech FS	LEB 25 FS	6221203	Kus	1 Kus
Rohový plech FS	LEB 50 FS	6221246	Kus	1 Kus
Vkládací plech FS	ELB-L 20 FS	6103235	m	3 m
