Stoupací žebřík LG 60, 6 m VS FS
Obj. č. 6208636 | EAN 4012195064305
- Popis výrobku
-

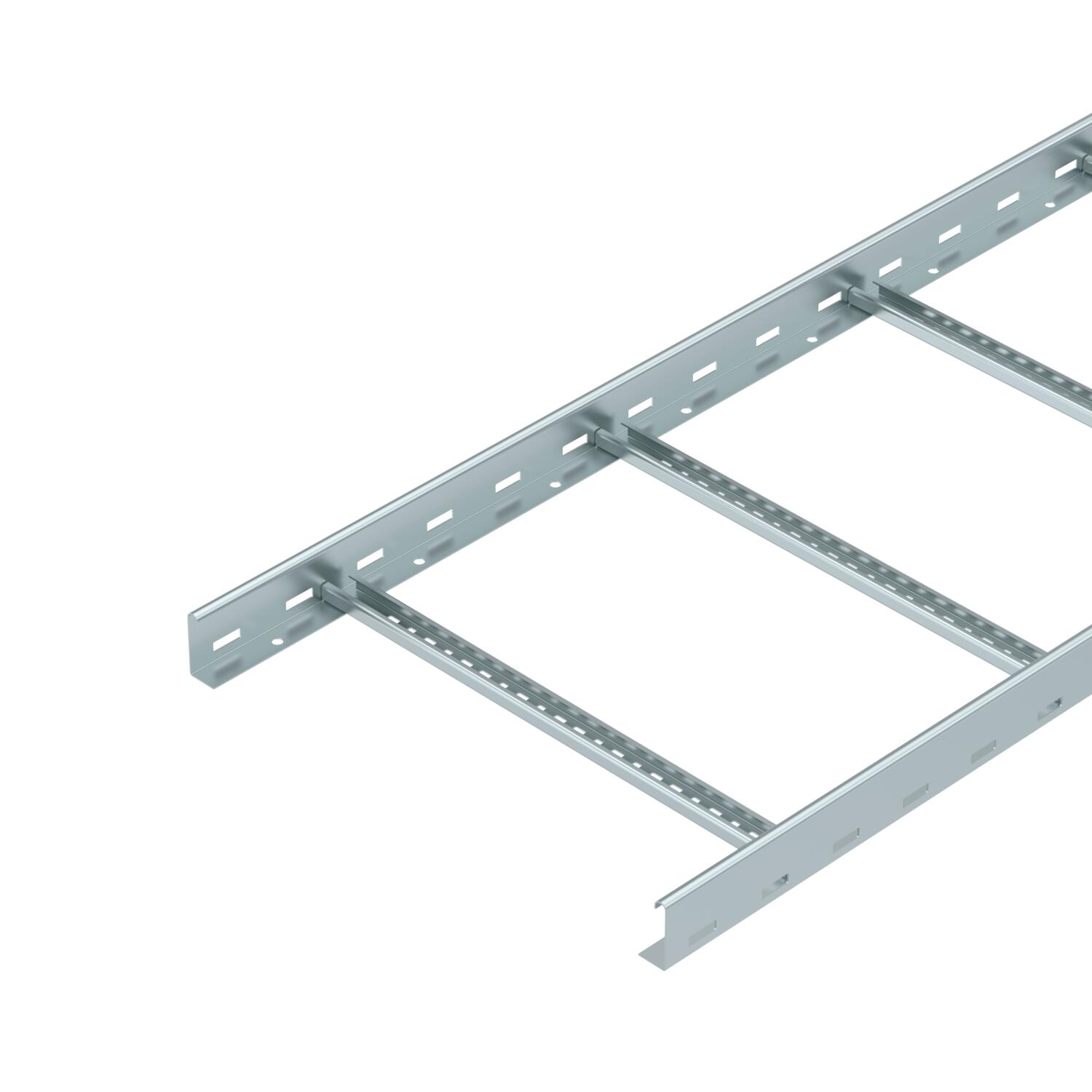

Popis výrobkuKabelový žebřík s výškou bočnice 60 mm a s přinýtovaným nahoru otevřeným profilem C příčky.
Magnetický útlum stínění bez víka 10 dB, s víkem 15 dB.
Kabelový žebřík je dodáván složený.
Kabely je možné namontovat pomocí vhodné třmenové příchytky typu 2056.
Kabelové žebříky v šířkách od 200 mm do 400 mm jsou také přípustné pro svislou instalaci jako svislý žebřík v systémech se zachováním funkčnosti při požáru. Kabely je možné namontovat pomocí třmenové příchytky typu 2056 M schválené pro zachování funkčnosti.
-
- Technické údaje
-
Technické údaje
Barva pozinkováno Děrování bočnice Ano Materiál Ocel Nerezová ocel, mořená Ne Povrch pásově zinkováno Provedení bočnice plochý profil Provedení příček Profil děrovaný Provedení pro velká rozpětí Ne Rozměr 60x500x6000 Rozměr 60x500x6000 tloušťka bočnice 1,5 mm Upevnění příčky Slepé nýtování Užitečný průřez 24800 mm² Užitečný průřez 248 cm² Vzdálenost příček 300 mm Zachování funkčnosti Ne Rozměry

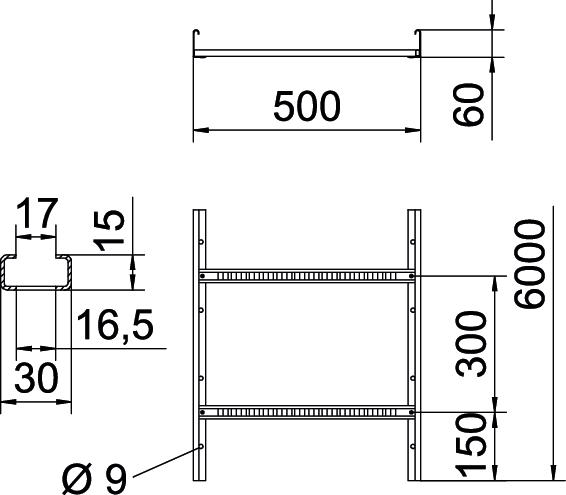

Délka 6000 mm Rozměr B 500 mm Šířka 500 mm Šířka výřezu, příčka 16,50 Výška 60 mm Zatížení
Vzdálenost podpěr 1,5 m 3,1 kN/m Vzdálenost podpěr 2,0 m 2,25 kN/m Vzdálenost podpěr 2,5 m 1,5 kN/m Vzdálenost podpěr 3,0 m 1,1 kN/m Vzdálenost podpěr 3,5 m 0,75 kN/m Vzdálenost podpěr 4,0 m 0,45 kN/m Vzdálenost podpěr 4,5 m 0,3 kN/m Vzdálenost podpěr 5,0 m 0,15 kN/m CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolébky po bránu 8,0761 kg CO2e / 1 metr CO₂ Footprint (GWP) 8,0761 kg CO₂e Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) m Declared Unit Quantity (LCA) 1 Technické údaje
Zatěžovací diagram kabelového žebříku typu LG 60 VS
- Všechny typy
-
Všechny typy
-
Systémové příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Víko s otočnou západkou, FS
DRL 500 FS 6052509 3 m
Podélné spojky FS
LVG 60 FS 6208840 10 Kus
Úhlová spojka 60 FS
LWVG 60 FS 6208895 10 Kus
Kloubová spojka FS
LGVG 60 FS 6208941 10 Kus

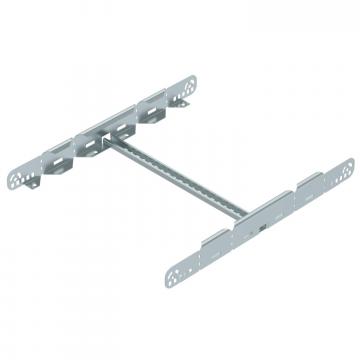

Multifunkční spojka FS
LMFV 650 FS 6225716 1 Kus
90° oblouk 60 FS
LB 90 650 R3 FS 6225048 1 Kus
Díl T 60 FS
LT 650 R3 FS 6225216 1 Kus
Vestavný odbočný díl 60 FS
LAA 650 R3 FS 6225856 1 Kus
Prvek s kloubovým obloukem 60 FS
LGBE 650 FS 6225456 1 Kus
Ochranný kryt 60
SKH 60 OR 6222537 40 Pár
Příchytka FS
LAS 60 FS 6221351 10 Kus
Přepážka 45 FS
TSG 45 FS 6062033 3 m
Rohový plech FS
LEB 25 FS 6221203 1 Kus
Rohový plech FS
LEB 50 FS 6221246 1 Kus
Vkládací plech FS
ELB-L 50 FS 6103316 3 m - Ke stažení
-
