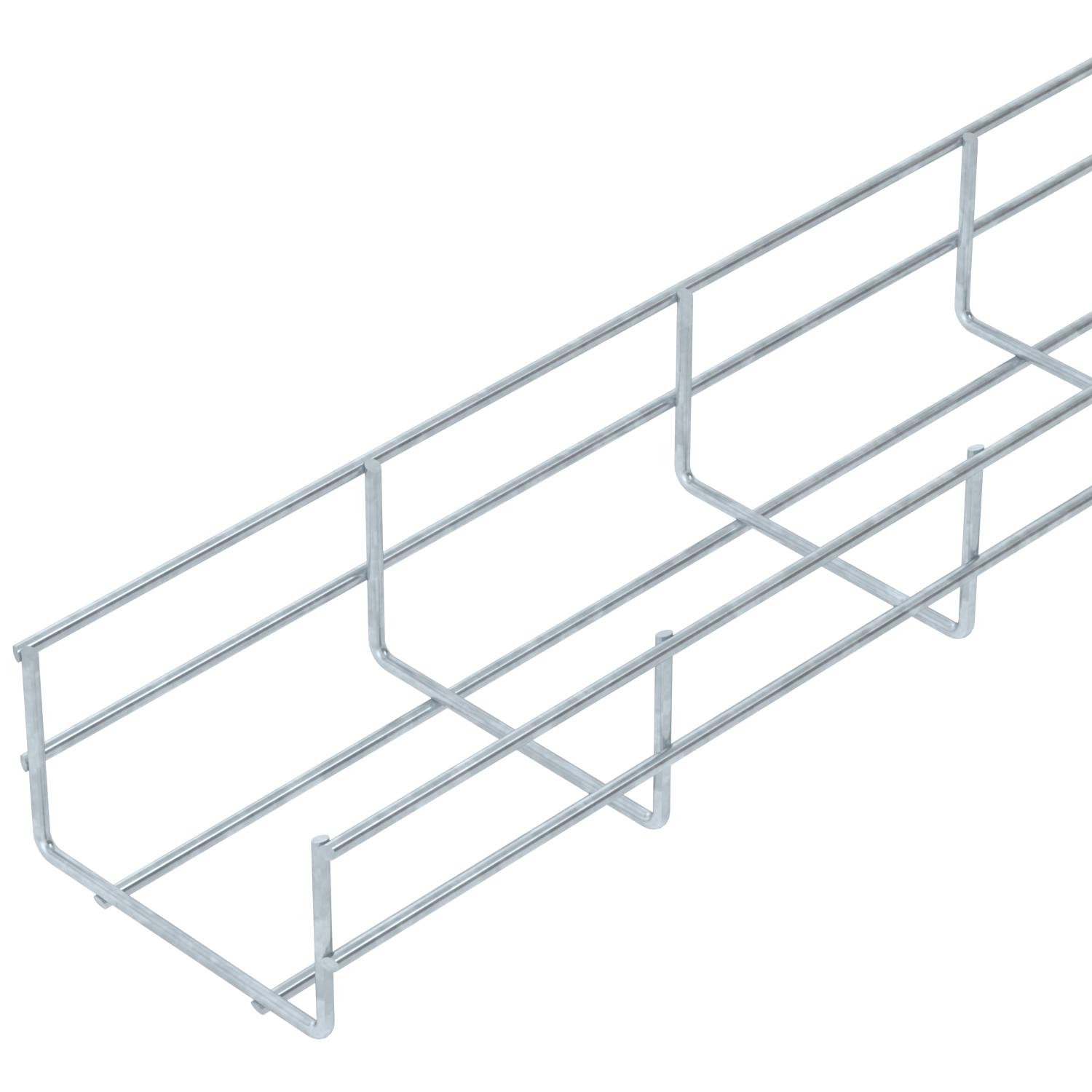

Těžký mřížový žlab SGR 55 FT

Obj. č. 6000122 | EAN 4012196397655

3000 mm
55 mm
6 mm
Popis výrobku
Popis výrobku
Mřížový žlab z bodově svařených ocelových drátů s výškou bočnice 55 mm.
Magnetický útlum stínění bez víka 15 dB, s víkem 25 dB.

Velikost ok činí 50 × 100 mm.

  • Magnetický útlum stínění
  • Communautés Européennes, ES Prohlášení shody dle směrnic EU
  • Mřížový žlab, výška bočnice 55 mm
  • Environmentální prohlášení o produktu (EPD)
  • Uhlíková stopa (PCF)
Technické údaje

Technické údaje

Barva pozinkováno
Druh spojky kabelového nosného systému šroubovaný
Materiál Ocel
Odpovídá požadavkům ROHS Ano
Povrch žárově zinkováno ponorem
Provedení spojky bez spojky
Průměr drátu 6 mm
Rozměr 55x100x3000
Tvar profilu Tvar U
Typ zkušebního zatížení podle IEC 61537 Typ II
Užitečný průřez 40 cm²
Užitečný průřez 4000 mm²

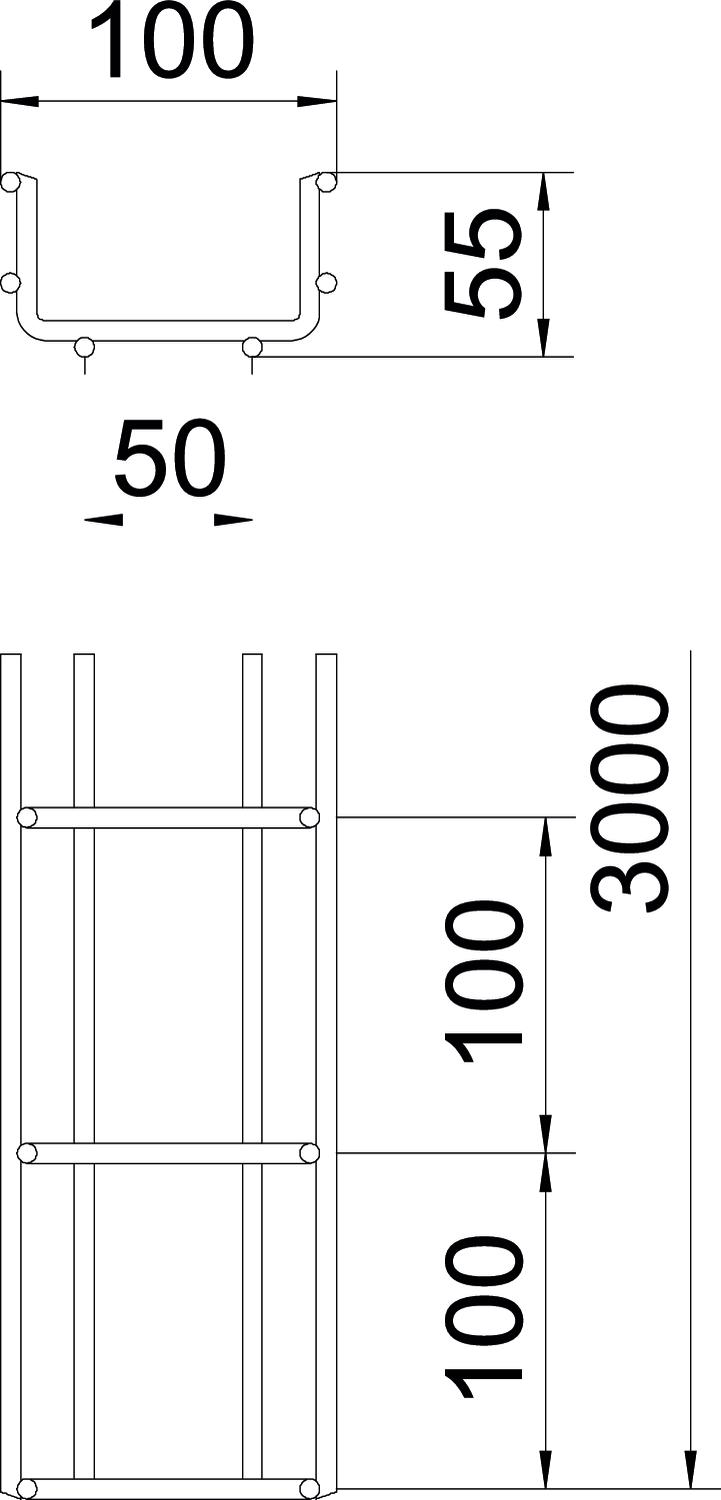

Rozměry

Délka 3000 mm
Rozměr B 100 mm
Šířka 100 mm
Šířka 3,94 in
Výška 55 mm
Výška 2,17 in

Zatížení

Vzdálenost podpěr 1,0 m 2 kN/m
Vzdálenost podpěr 1,5 m 1,15 kN/m
Vzdálenost podpěr 2,0 m 0,75 kN/m
Vzdálenost podpěr 2,5 m 0,5 kN/m
Vzdálenost podpěr 3,0 m 0,4 kN/m

CO2 stopa (Product Carbon Footprint)

CO2 stopa (GWP) od kolébky po bránu 3,6183 kg CO2e / 1 metr
CO₂ Footprint (GWP) 3,6183 kg CO₂e
Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200
Declared Unit m
Declared Unit Quantity 1

Technické údaje

Zatěžovací diagram mřížového žlabu typu SGR 55

Zatěžovací diagram mřížového žlabu typu SGR 55
  • Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem
  • Rozpětí podpěr v mm Rozpětí podpěr v mm
  • Průhyb bočnice v mm při dovolených kN/m Průhyb bočnice v mm při dovolených kN/m
  • Schéma zatížení při zkušební metodě Schéma zatížení při zkušební metodě
  • Křivka zatížení s šířkou kabelového žlabu/žebříku v mm Křivka zatížení s šířkou kabelového žlabu/žebříku v mm
  • Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením
Všechny typy

Všechny typy

Typ Délka Šířka Výška Průměr drátu Užitečný průřez Obj. č. Množství Nejm. prod. jedn.
SGR 55 100 FT 3000 mm 100 mm 55 mm 6 mm 40 cm² 6000122
3 m
SGR 55 150 FT 3000 mm 150 mm 55 mm 6 mm 63 cm² 6000190
3 m
SGR 55 200 FT 3000 mm 200 mm 55 mm 6 mm 87 cm² 6000209
3 m

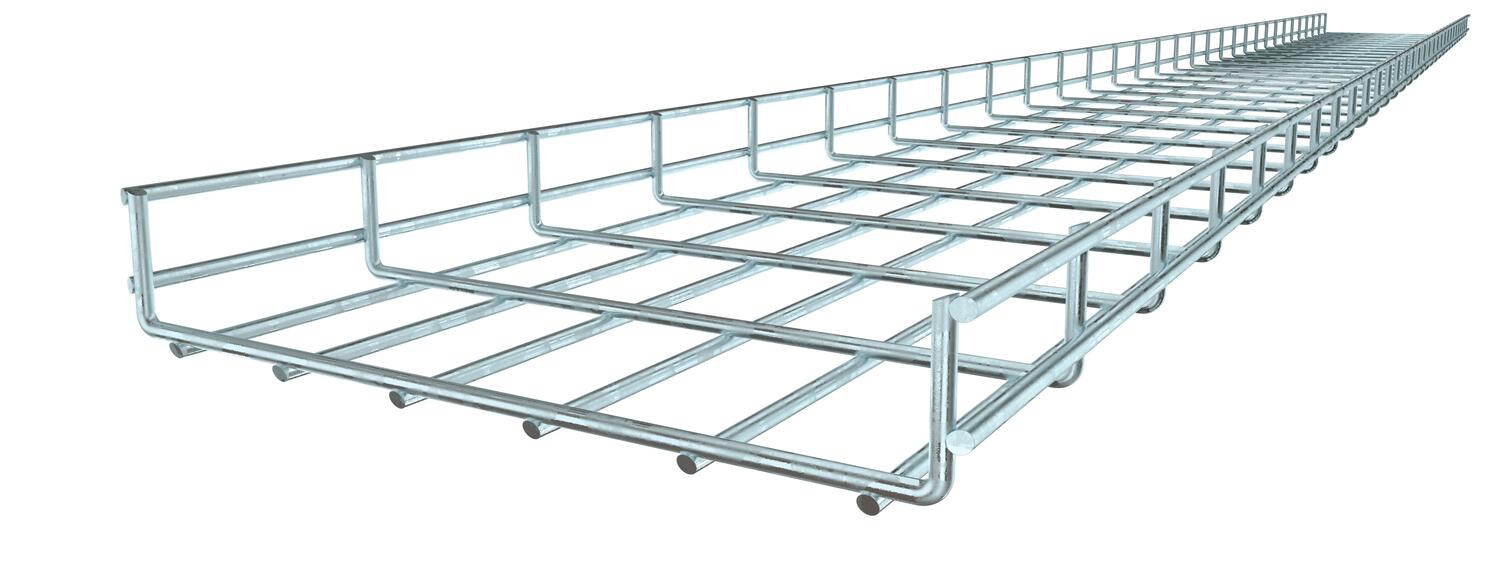

SGR 55 300 FT 3000 mm 300 mm 55 mm 6 mm 129 cm² 6000331
3 m
SGR 55 400 FT 3000 mm 400 mm 55 mm 6 mm 175 cm² 6000451
3 m
SGR 55 500 FT 3000 mm 500 mm 55 mm 6 mm 220 cm² 6000515
3 m
Příslušenství

Systémové příslušenství

Výrobky Typ Obj. č. Množství Nejm. prod. jedn.

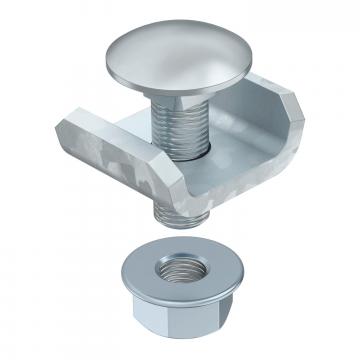

Spojka FT Spojka FT GUV 6 FT 6016573
20 Kus
Víko, neděrované, DD Víko, neděrované, DD DRLU 100 DD 6052643
3 m

Montážní příslušenství

Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Přepážka 45 DD Přepážka 45 DD TSG 45 DD 6062321
3 m
Spona víka, univerzální A2 Spona víka, univerzální A2 DKU A2 6065600
20 Kus

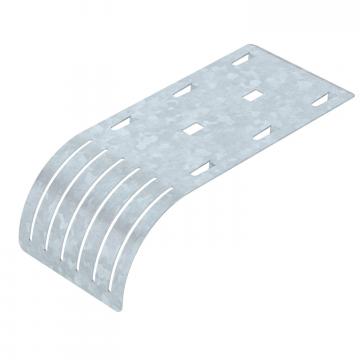

Kabelový odbočný plech FT Kabelový odbočný plech FT KAB GR FT 6220142
