Těžký mřížový žlab SGR 55 FT 3000 | 300 | 55 | 6 | 129 |
morepic-1 morepic-2 morepic-3 video-1

Těžký mřížový žlab SGR 55 FT

Obj. č. 6000331 | EAN 4012196397679

3000 mm
55 mm
6 mm
Popis výrobku
Popis výrobku

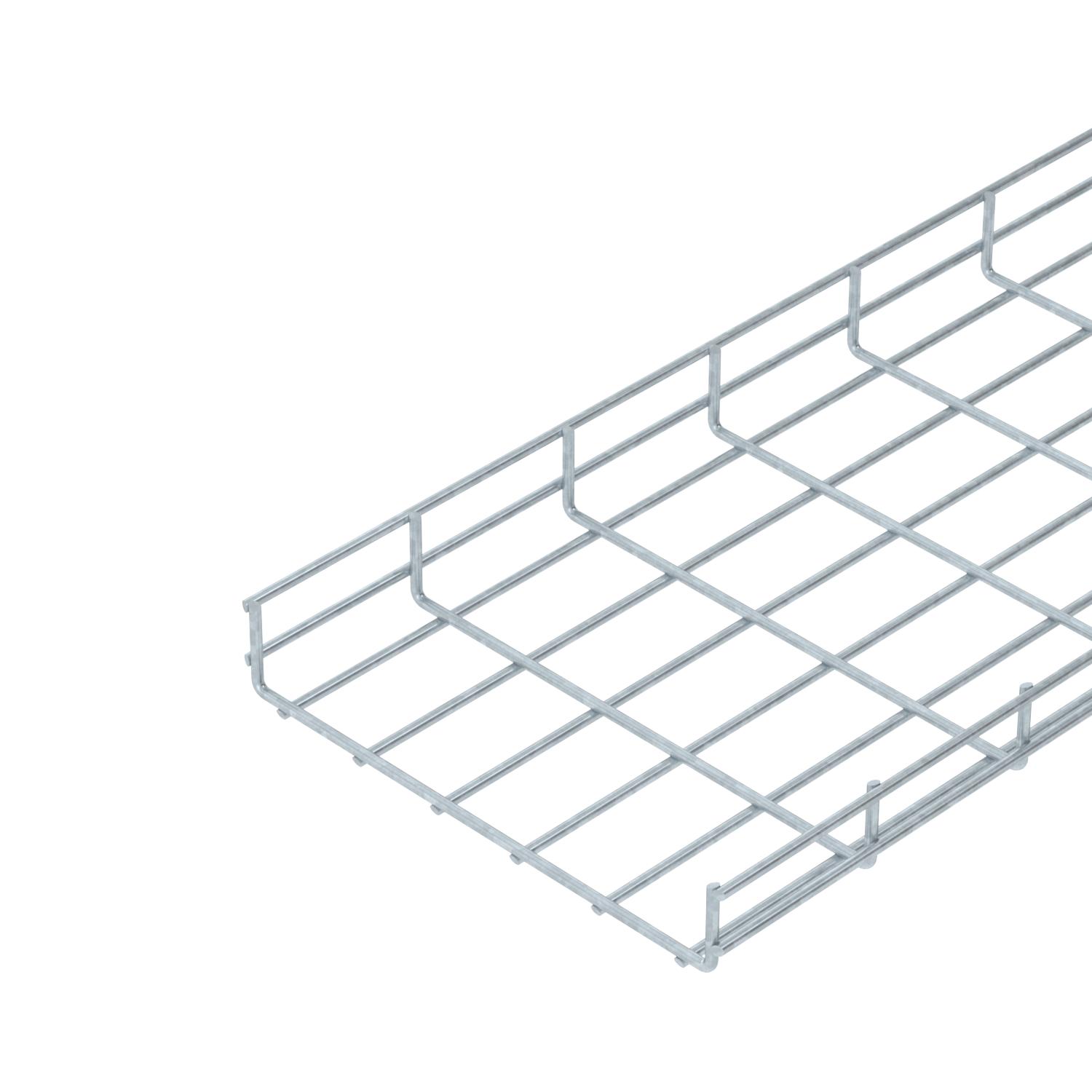

Mřížový žlab z bodově svařených ocelových drátů s výškou bočnice 55 mm.
Magnetický útlum stínění bez víka 15 dB, s víkem 25 dB.

Velikost ok činí 50 × 100 mm.

  • Magnetický útlum stínění
  • Communautés Européennes, ES Prohlášení shody dle směrnic EU
  • Mřížový žlab, výška bočnice 55 mm
  • Environmentální prohlášení o produktu (EPD)
  • Uhlíková stopa (PCF)
Technické údaje

Technické údaje

Barva pozinkováno
Druh spojky kabelového nosného systému šroubovaný
Materiál Ocel
Povrch žárově zinkováno ponorem
Provedení spojky bez spojky
Průměr drátu 6 mm

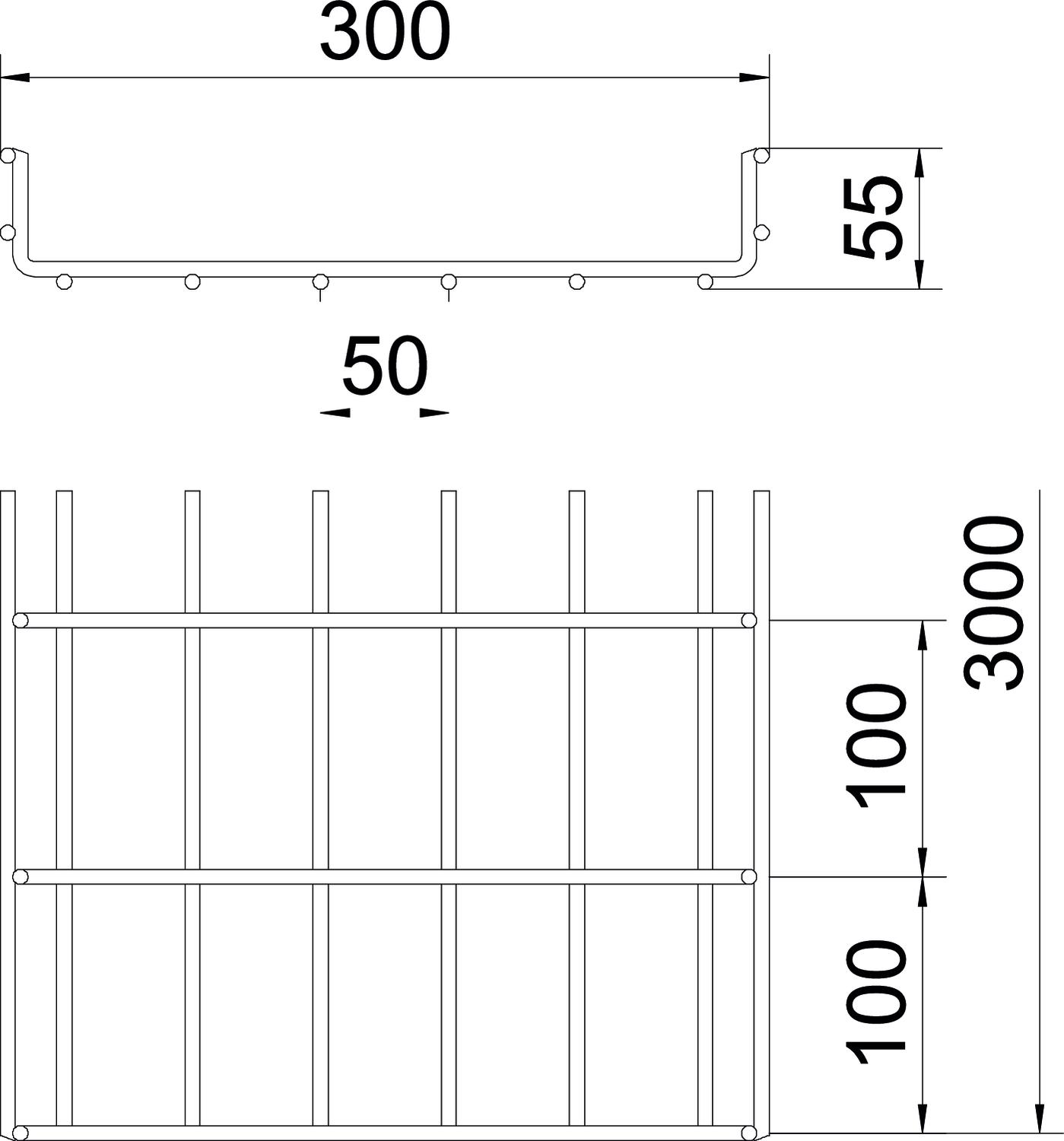

Rozměr 55x300x3000
Tvar profilu Tvar U
Typ zkušebního zatížení podle IEC 61537 Typ II
Užitečný průřez 129 cm²
Užitečný průřez 12900 mm²

Rozměry

Délka 3000 mm
Rozměr B 300 mm
Šířka 300 mm
Šířka 11,81 in
Výška 2,17 in
Výška 55 mm

Zatížení

Vzdálenost podpěr 1,0 m 2 kN/m
Vzdálenost podpěr 1,5 m 1,3 kN/m
Vzdálenost podpěr 2,0 m 0,75 kN/m
Vzdálenost podpěr 2,5 m 0,45 kN/m
Vzdálenost podpěr 3,0 m 0,4 kN/m

CO2 stopa (Product Carbon Footprint)

CO2 stopa (GWP) od kolébky po bránu 6,3014 kg CO2e / 1 metr
CO₂ Footprint (GWP) 6,3014 kg CO₂e
Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200
Declared Unit (LCA) m
Declared Unit Quantity (LCA) 1

Technické údaje

Zatěžovací diagram mřížového žlabu typu SGR 55

Zatěžovací diagram mřížového žlabu typu SGR 55
Všechny typy

Všechny typy

Typ Délka Šířka Výška Průměr drátu Užitečný průřez Obj. č. Množství Nejm. prod. jedn.
SGR 55 100 FT 3000 mm 100 mm 55 mm 6 mm 40 cm² 6000122
3 m
SGR 55 150 FT 3000 mm 150 mm 55 mm 6 mm 63 cm² 6000190
3 m
SGR 55 200 FT 3000 mm 200 mm 55 mm 6 mm 87 cm² 6000209
3 m
SGR 55 300 FT 3000 mm 300 mm 55 mm 6 mm 129 cm² 6000331
3 m
SGR 55 400 FT 3000 mm 400 mm 55 mm 6 mm 175 cm² 6000451
3 m
SGR 55 500 FT 3000 mm 500 mm 55 mm 6 mm 220 cm² 6000515
3 m
Příslušenství

Systémové příslušenství

Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Spojka FT Spojka FT GUV 6 FT 6016573
20 Kus
Víko, neděrované, DD Víko, neděrované, DD DRLU 300 DD 6052656
3 m

Montážní příslušenství

Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Přepážka 45 DD Přepážka 45 DD TSG 45 DD 6062321
3 m
Spona víka, univerzální A2 Spona víka, univerzální A2 DKU A2 6065600
20 Kus
Kabelový odbočný plech FT Kabelový odbočný plech FT KAB GR FT 6220142
10 Kus
