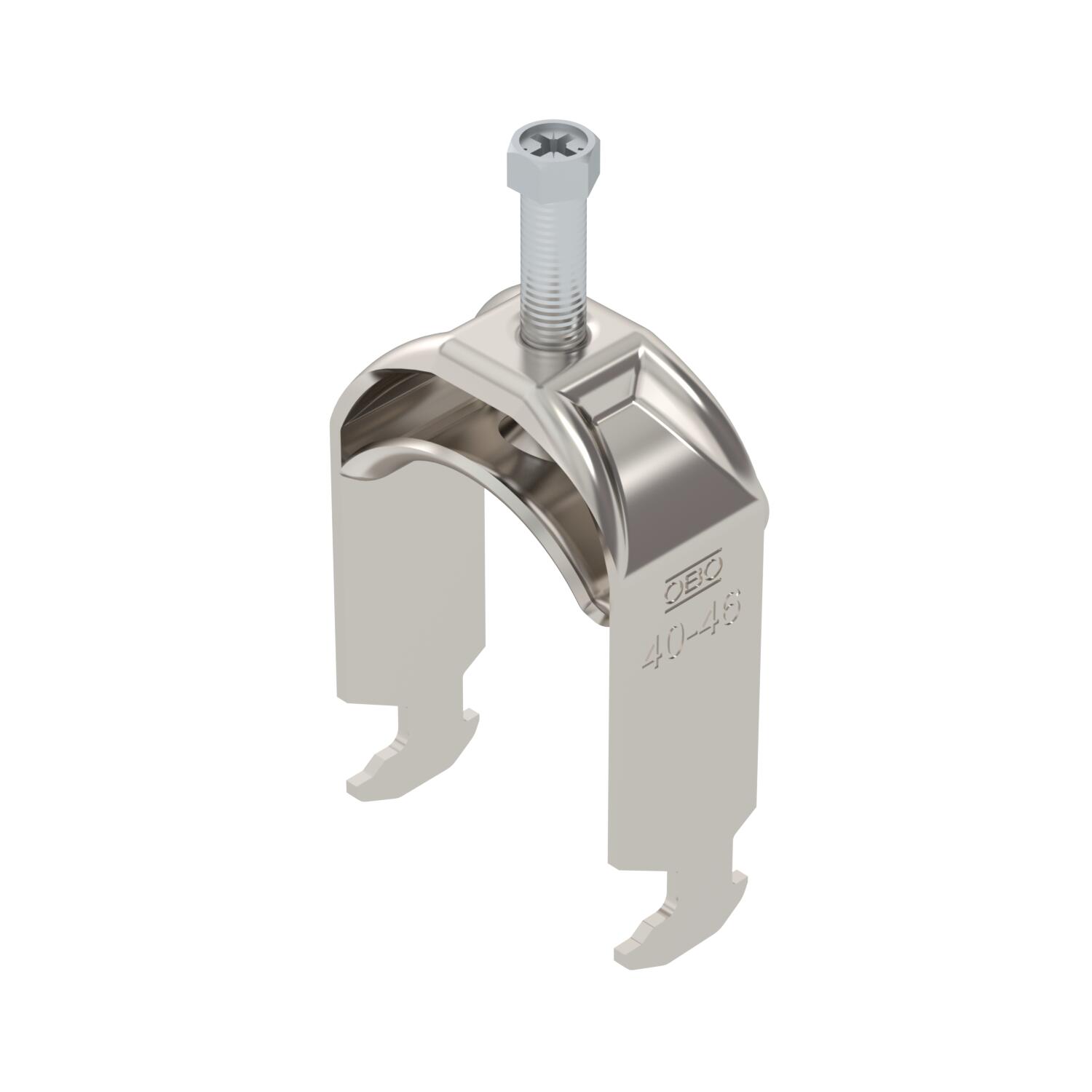

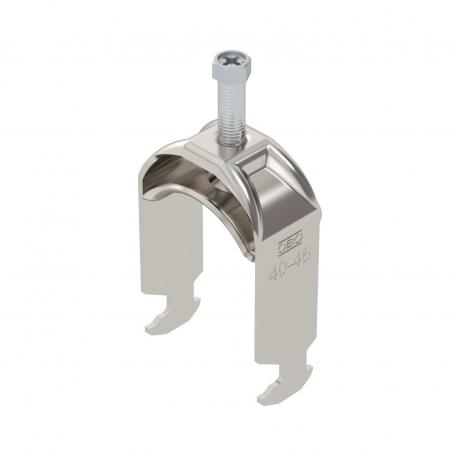

Třmenová příchytka 2056, patka H, jednoduchá, kovová přítlačná opěrka, A2
Obj. č. 1186142 | EAN 4012196849079
- Popis výrobku
-
Popis výrobkuTřmenová příchytka s patkou T, kovová přítlačná opěrka se zaoblenými hranami na ochranu kabelů Pro svislou a vodorovnou montáž 1 jednotlivého kabelu na profilovou lištu C. Pro šířku výřezu 16–17 mm. S jednochodým šroubem na přítlačné opěrce, univerzální šestihranná hlava šroubu vel. 10, s drážkou pro plochý a křížový šroubovák. Vhodná pro montáž v interiéru i ve venkovních prostorách. Doporučujeme použít podélnou opěrku.
-
- Technické údaje
-
Technické údaje

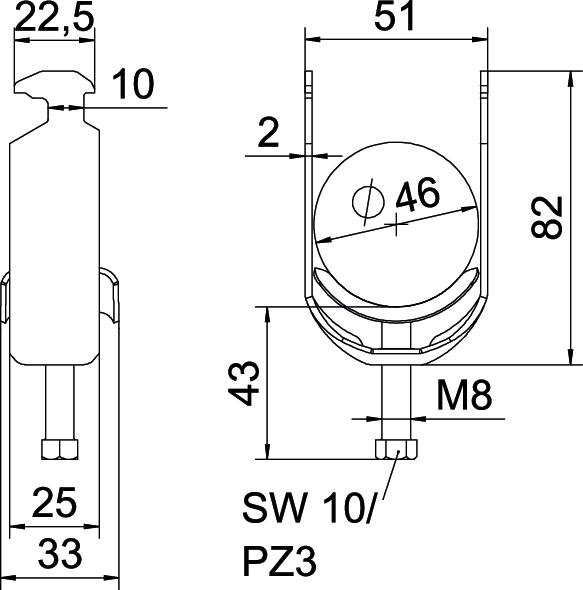

Bez obsahu halogenů Ano CO₂ stopa (GWP) od kolébky po bránu 0,6796 kg CO₂e / 1 Kus Délka 25 mm Délka – vnější rozměr 33 mm Dodatek – materiál Nerezová ocel Dodatek – povrch neošetřeno Jakost materiálu vany Ušlechtilá ocel 304 (1.4301) Materiál Nerez ocel, materiál 1.4307 Materiál vany Nerezová ocel Max. utahovací moment 5 Nm Počet kabelů/trubek 1 Povrch Holé, dodatečně ošetřeno Pro lištu s šířkou výřezu (s intervalem), max. 17 mm Pro lištu s šířkou výřezu (s intervalem), min. 16 mm Pro průměr trubky max. 46 mm Pro průměr trubky min. 40 mm Rozměr 40-46mm Rozměr G (mm) M8 Rozměr H 82 mm Rozměr A 25 mm Rozměr B 51 mm Rozměr C 33 mm Rozměr L 43 mm Rozměr t 2 mm S kovovou opěrkou Ano Šířka 51 mm Šířka výřezu 10 mm S plastovou opěrkou Ne S podélnou opěrkou Ne Tloušťka plechu 2 mm Upínací rozsah D, max. 46 mm Upínací rozsah D, min. 40 mm Výška 82 mm Zachování funkčnosti Ano Závit M8 Způsob montáže Profilová lišta - Všechny typy
-
Všechny typy
- Ke stažení
-
Datový list BS-H1-M-46 A2 / 1186142 , 0.20MB , pdfEU prohlášení o shodě BS-H1-M-46 A2 / 1186142 , 0.13MB , pdfUK - Prohlášení shody BS-H1-M-46 A2 / 1186142 , 0.09MB , pdfREACH Prohlášení o shodě BS-H1-M-46 A2 / 1186142 , 0.12MB , pdfRoHS Prohlášení o shodě BS-H1-M-46 A2 / 1186142 , 0.12MB , pdfNávod k montáži Clamp clip H foot, metal , 3.04MB , pdf
