Třmenová příchytka 2056, patka H, jednoduchá, kovová přítlačná opěrka, A2
Obj. č. 1186156 | EAN 4012196848997
- Popis výrobku
-

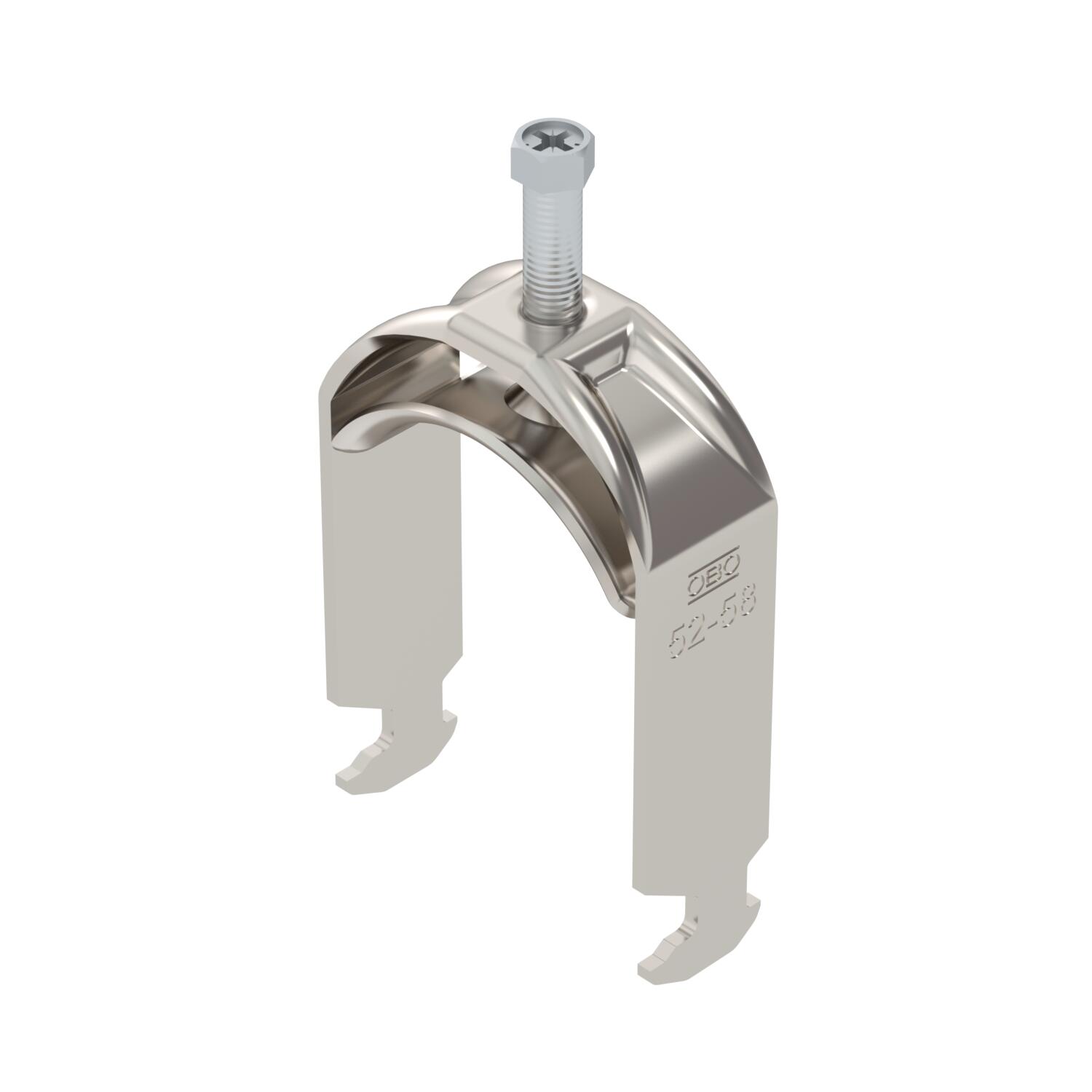

Popis výrobkuTřmenová příchytka s patkou T, kovová přítlačná opěrka se zaoblenými hranami na ochranu kabelů Pro svislou a vodorovnou montáž 1 jednotlivého kabelu na profilovou lištu C. Pro šířku výřezu 16–17 mm. S jednochodým šroubem na přítlačné opěrce, univerzální šestihranná hlava šroubu vel. 10, s drážkou pro plochý a křížový šroubovák. Vhodná pro montáž v interiéru i ve venkovních prostorách. Doporučujeme použít podélnou opěrku.
-
- Technické údaje
-
Technické údaje

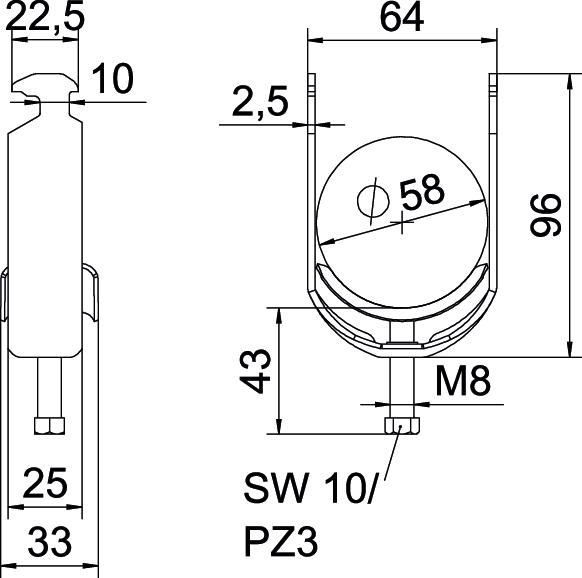

Bez obsahu halogenů Ano CO₂ stopa (GWP) od kolébky po bránu 0,9413 kg CO₂e / 1 Kus Délka 25 mm Délka – vnější rozměr 33 mm Dodatek – materiál Nerezová ocel Dodatek – povrch neošetřeno Jakost materiálu vany Ušlechtilá ocel 304 (1.4301) Materiál Nerez ocel, materiál 1.4307 Materiál vany Nerezová ocel Max. utahovací moment 5 Nm Počet kabelů/trubek 1 Povrch Holé, dodatečně ošetřeno Pro lištu s šířkou výřezu (s intervalem), max. 17 mm Pro lištu s šířkou výřezu (s intervalem), min. 16 mm Pro průměr trubky max. 58 mm Pro průměr trubky min. 52 mm Rozměr 52-58mm Rozměr G (mm) M8 Rozměr H 96 mm Rozměr A 25 mm Rozměr B 64 mm Rozměr C 33 mm Rozměr L 43 mm Rozměr t 2,5 mm S kovovou opěrkou Ano Šířka 64 mm Šířka výřezu 10 mm S plastovou opěrkou Ne S podélnou opěrkou Ne Tloušťka plechu 2,5 mm Upínací rozsah D, max. 58 mm Upínací rozsah D, min. 52 mm Výška 96 mm Zachování funkčnosti Ano Závit M8 Způsob montáže Profilová lišta - Všechny typy
-
Všechny typy
- Ke stažení
-
Datový list BS-H1-M-58 A2 / 1186156 , 0.20MB , pdfEU prohlášení o shodě BS-H1-M-58 A2 / 1186156 , 0.13MB , pdfUK - Prohlášení shody BS-H1-M-58 A2 / 1186156 , 0.09MB , pdfREACH Prohlášení o shodě BS-H1-M-58 A2 / 1186156 , 0.12MB , pdfRoHS Prohlášení o shodě BS-H1-M-58 A2 / 1186156 , 0.12MB , pdfNávod k montáži Clamp clip H foot, metal , 3.04MB , pdf
