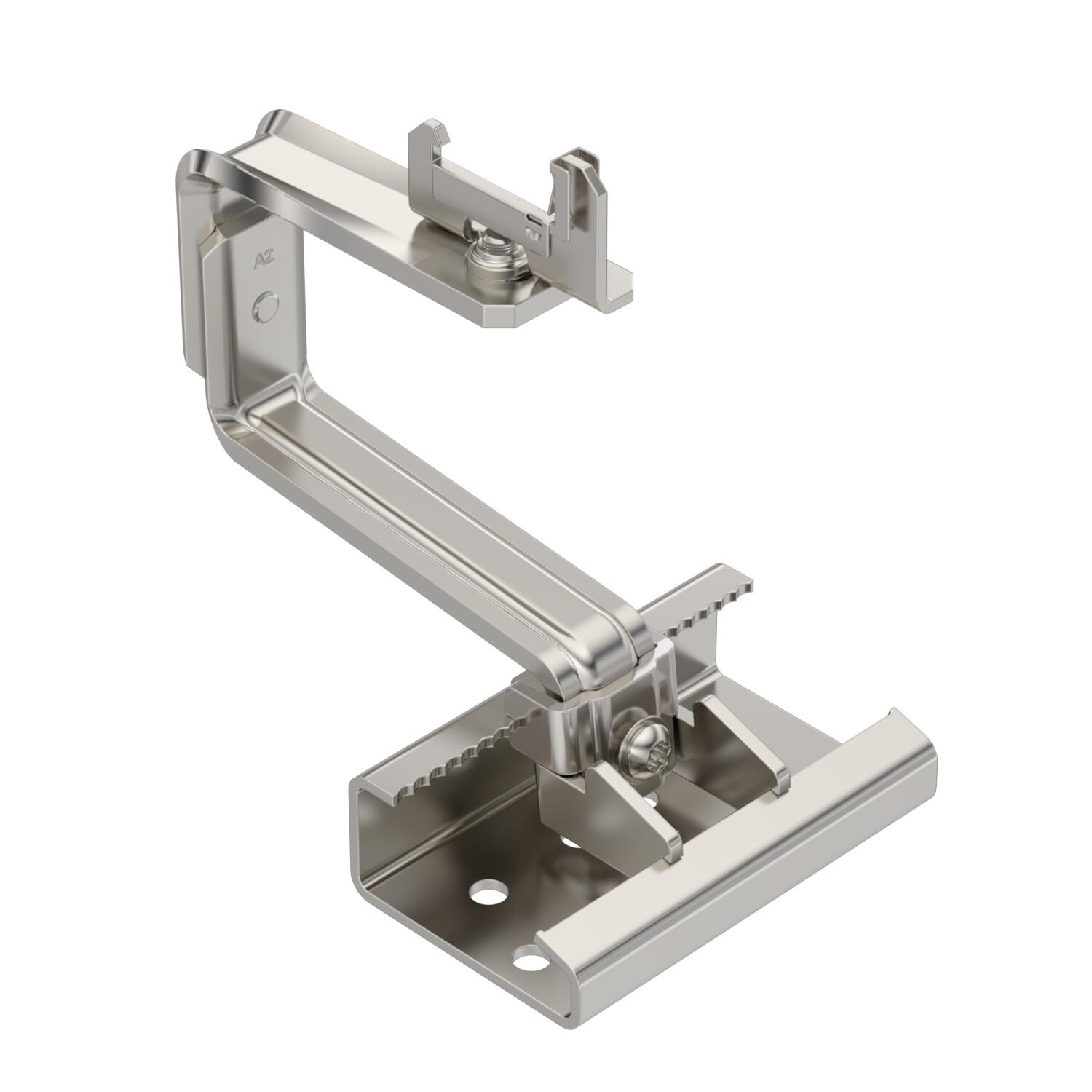

Univerzální střešní hák pro montáž FV modulů, taškové střechy

Univerzální střešní hák pro montáž FV modulů, taškové střechy

Name: Univerzální střešní hák pro montáž FV modulů, taškové střechy
Brand: OBO Bettermann
SKU: 5901410

Obj. č. 5901410 | EAN 4012197368685

Popis výrobku

Popis výrobku

Střešní hák pro montáž FV modulů na šikmé střechy v kombinaci s nosným profilem TP 45. Vhodný pro taškové střechy. Upevnění k nosnému profilu naklapnutím. Montáž ke krokvím pomocí šroubů s talířovou hlavou TKS. Střešní hák je ve vodorovném i svislém směru plynule nastavitelný pomocí šroubového spoje, vhodný klíč: Torx 40. Výškové nastavení v oblasti střešních latí v rozsahu 40–54 mm, možnost bočního nastavení až do 76 mm, výškové nastavení nosného profilu až do 18 mm.

Technické údaje

Technické údaje

Barva	ocelová
Délka upevňovací desky	120 mm
Materiál	Nerez ocel, materiál 1.4307
Nastavitelný	Ano
Nutný prostup střechou	Ano
Orientace	vodorovný/svislý
Povrch	Holé, dodatečně ošetřeno
Rozměr	140x197x144

Šířka upevňovací desky	75 mm
S montážní deskou	Ano
Tloušťka materiálu	6 mm
Úhel náklonu, min.	90 °
Ukotvení	šroubovat
Vhodné pro upevnění FV na střechu/fasádu	Upevnění šikmé střechy
Vhodný pro materiál střechy	Střešní vlnovka
Výška upevňovací desky	36 mm

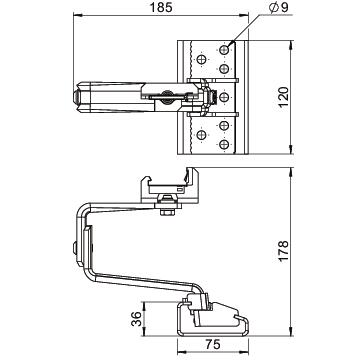

Rozměry

Šířka	120 mm

CO2 stopa (Product Carbon Footprint)

CO2 stopa (GWP) od kolébky po bránu	6,9457 kg CO2e / 1 Kus
CO₂ Footprint (GWP)	6,9457 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200

Declared Unit (LCA)	Množství
Declared Unit Quantity (LCA)	1

Všechny typy

Všechny typy

Typ		Obj. č.	Množství	Nejm. prod. jedn.
DHU A2		5901410	Kus	10 Kus

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.

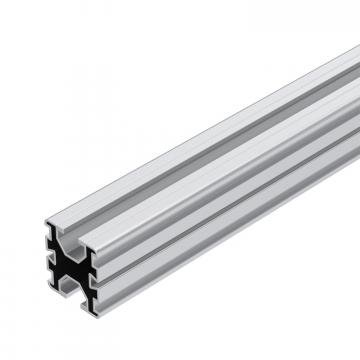

Nosný profil pro montáž FV modulu	TP 45 2350 ALU	5900405	Kus	4 Kus
Nosný profil pro montáž FV modulu	TP 45 4700 ALU	5900410	Kus	4 Kus

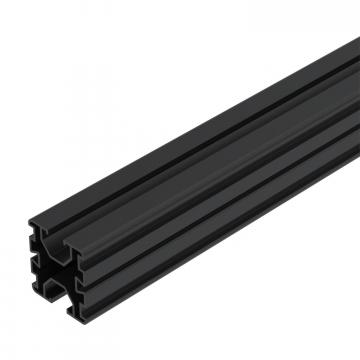

Nosný profil pro montáž FV panelu, černý	TP 45 4700 ALU S	5900412	Kus	4 Kus

Montážní příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.

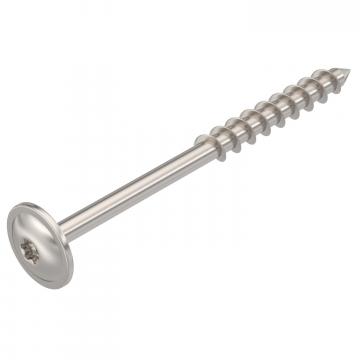

Šroub s talířovou hlavou pro střešní hák	TKS 8x100 A2	5901800	Kus	100 Kus

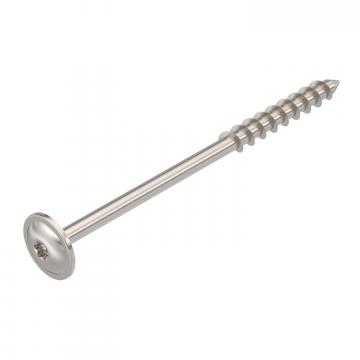

Šroub s talířovou hlavou pro střešní hák	TKS 8x120 A2	5901802	Kus	100 Kus

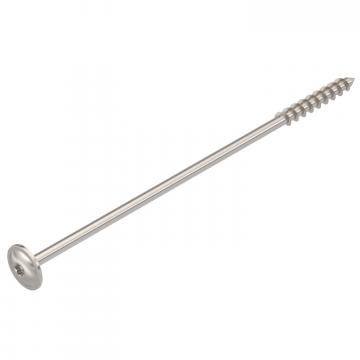

Šroub s talířovou hlavou pro střešní hák	TKS 8x200 A2	5901804	Kus	50 Kus
