Poznámka: Výroba tohoto výrobku bude ukončena. Náhradu naleznete zde: 7410022 / Protahovací a odbočná krabice UZD250-4

UZD250-3 pro výšku mazaniny 165–220 mm

Obj. č. / Typ	7410052 / UZD 165220 250-3

Výška mazaniny, min.	165 mm

Výška mazaniny, max.	220 mm

Výška kanálu, min.	28 mm

Výška kanálu, max.	48 mm

Provedení víka	Univerzální

Jmenovitá velikost	250 mm

Popis výrobku

Popis výrobku

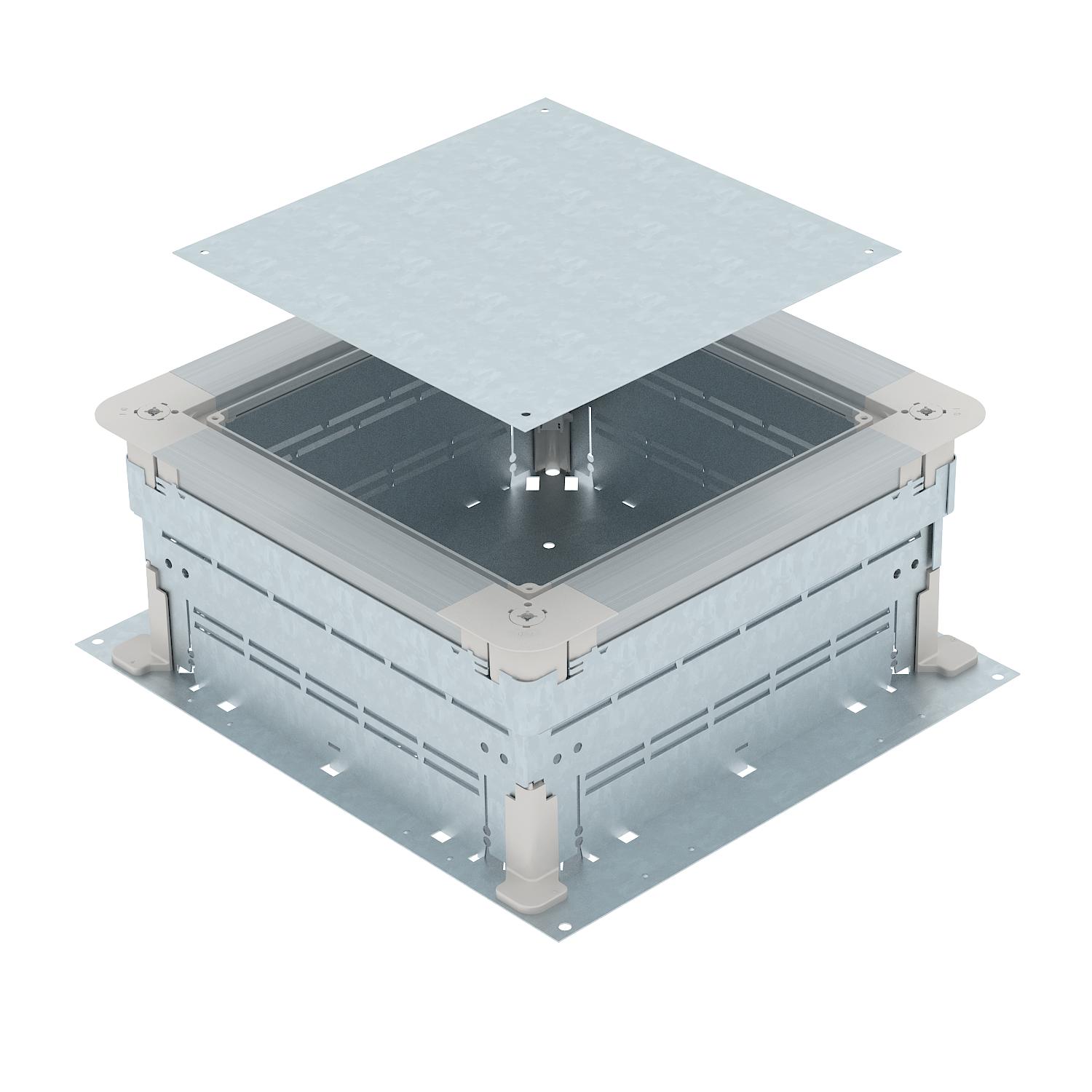

Podlahová protahovací a odbočná krabice pro podlahové instalační systémy zalité mazaninou.

Boční stěny jsou připraveny pro kanály o šířce 250 mm.

Technické údaje

CO2 stopa (GWP) od kolébky po bránu	6,5009 kg CO₂e / 1 Kus
Instalační prostor, max.	21,2 dm³
Instalační prostor, min.	15,66 dm³
Jmenovitá velikost	250 mm
Materiál	Ocel
Minimální výška mazaniny	165
Montážní otvor pro krabici na podlahu	Ne
Možnost instalace těsnění	Ano
Možnost zapuštění v rovině podlahy	Ne
Nivelační rozsah, max.	220 mm
Nivelační rozsah, min.	165 mm
Oddělitelné	Ano
Plech dna	Ano
Povrch	pásově zinkováno
pro trubkové připojení	Ne

Provedení víka	Univerzální

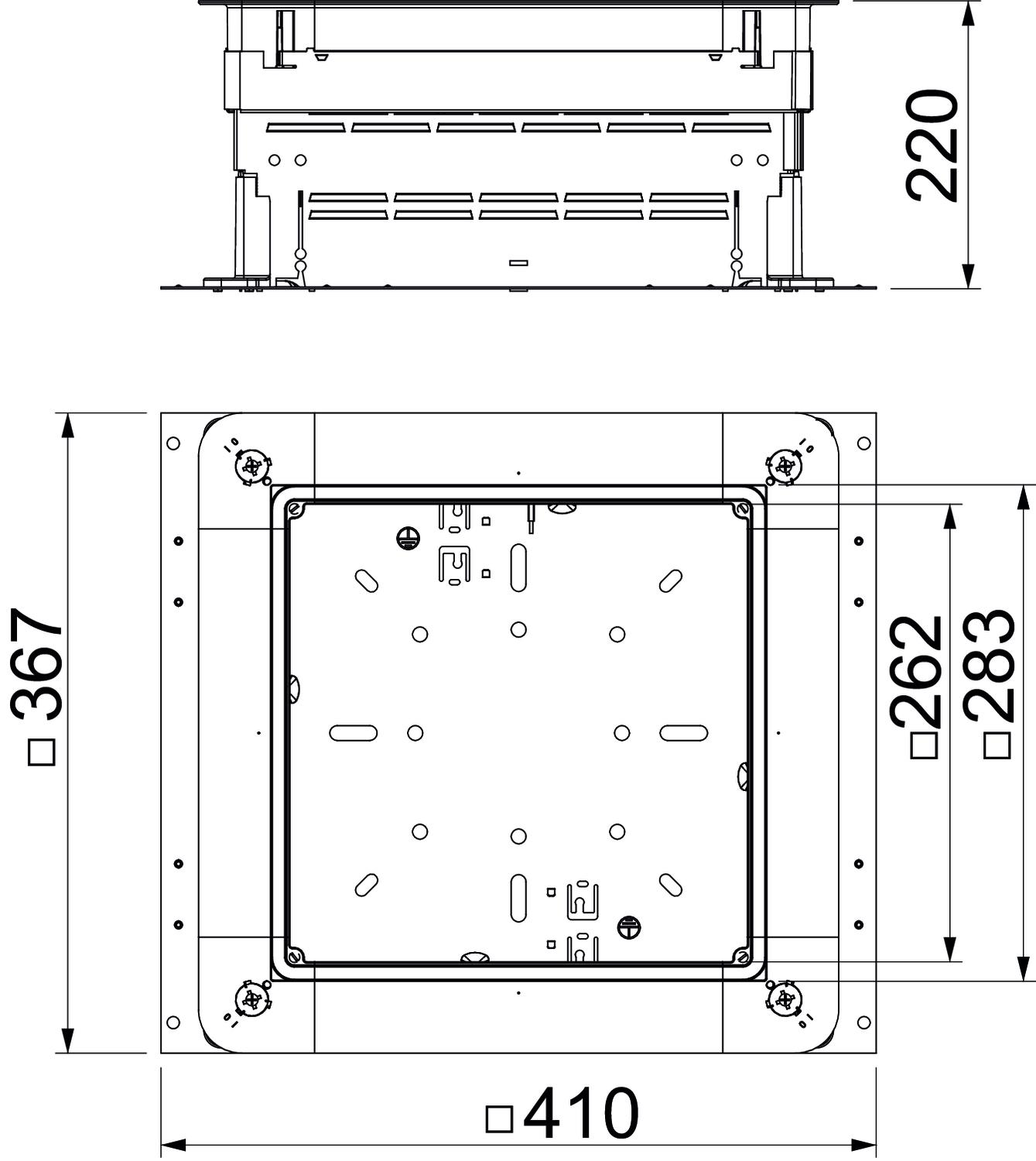

Rozměr	410x367x165
Rozměr A	367 mm
Rozměr a	262 mm
Rozměr b	283 mm
Rozměr B	410 mm
Šířka kanálu, max.	250 mm
Šířka kanálu, min.	190 mm
Vhodné pro podlahový kanál	Ano
Vhodné pro podlahový kanál zalitý mazaninou	Ano
Vhodné pro uzavřený podlahový kanál uložený v mazanině	Ne
Výška kanálu, max.	48 mm
Výška kanálu, min.	28 mm
Výška mazaniny, max.	220 mm
Výška mazaniny, min.	165 mm

Všechny typy

Všechny typy

Typ	Výška mazaniny, min.	Výška mazaniny, max.	Výška kanálu, min.	Výška kanálu, max.	Provedení víka	Jmenovitá velikost	Obj. č.	Množství	Nejm. prod. jedn.
UZD 165220 250-3	165 mm	220 mm	28 mm	48 mm	Univerzální	250 mm	7410052	Kus	1 Kus

Příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Rychlonivelační pomůcka	SE UZD3	7410160	Kus	4 Kus
Úhlová zástrčka pro připojení ochranného vodiče	8AWR	6288704	Kus	10 Kus
Montážní víko 250 jmenovité velikosti 4	DUG 250-3 4	7400459	Kus	1 Kus
Montážní víko 250 jmenovité velikosti 6	DUG 250-3 6	7400463	Kus	1 Kus
Montážní víko 250 pro vestavné jednotky jmenovité velikosti 9	DUG 250-3 9	7400467	Kus	1 Kus
Montážní víko 250 pro vestavné jednotky jmenovité velikosti R4	DUG 250-3 R4	7400471	Kus	1 Kus
Plné víko pro UZD250-3/4	DU 250-2	7400573	Kus	1 Kus
