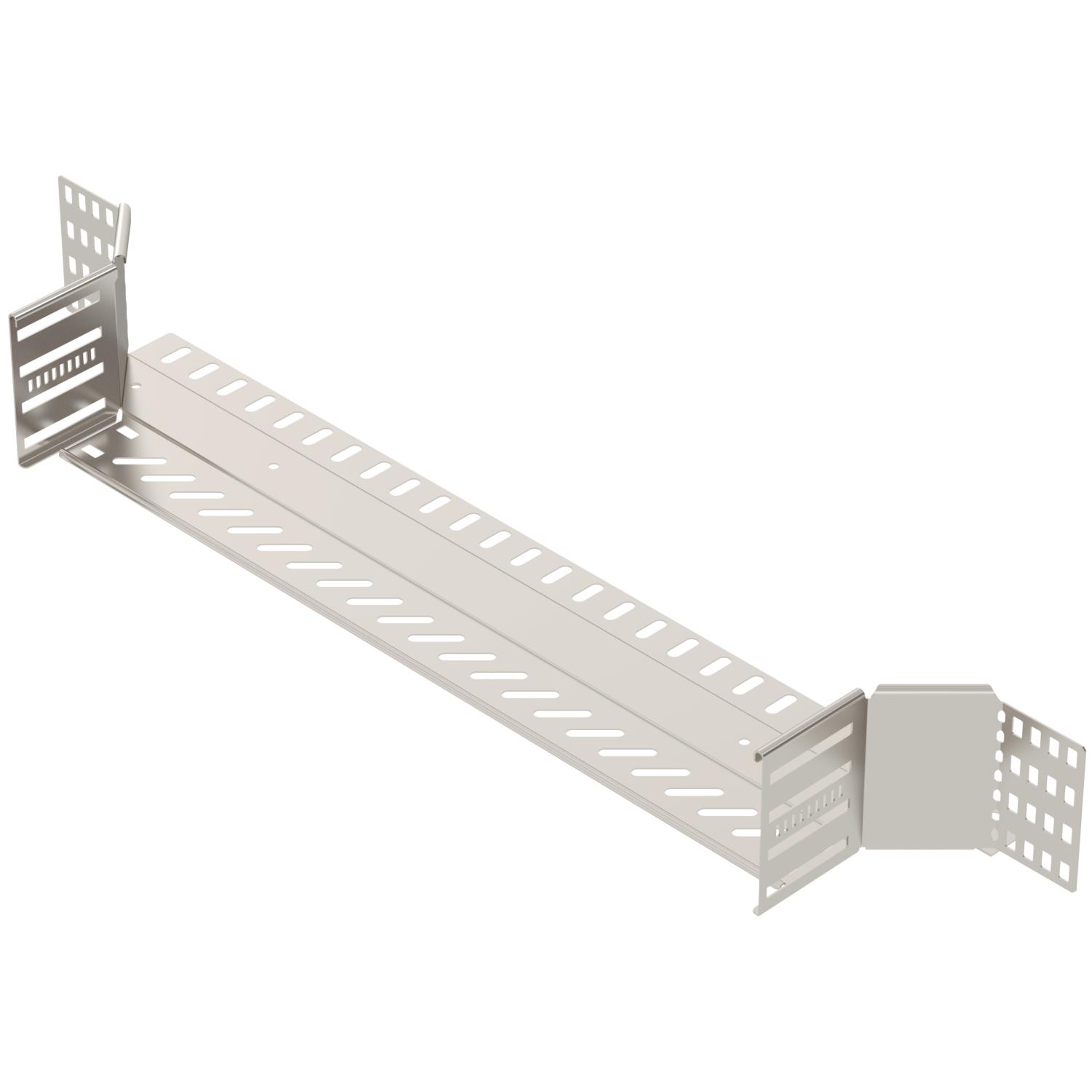

Vestavný odbočný díl 110 A2
Obj. č. 6042355 | EAN 4012197338121
- Popis výrobku
-
Popis výrobkuPřídavný odbočný díl pro vytvoření vodorovné odbočky nebo křížení, výlisek pro naklapávací i šroubovací kabelové žlaby, výška bočnice 110 mm. Bezšroubová montáž pomocí dvojitých svorek nebo spojení pomocí šroubů s plochou kulovou hlavou FRS a matic kombi M6. Lze použít v interiéru i ve venkovním prostředí. Upevňovací materiál je nutné objednat samostatně.
-
- Technické údaje
-
Technické údaje

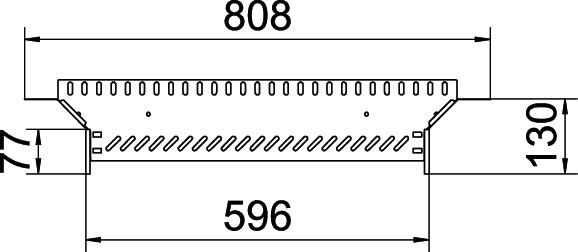

Barva ocelová CO2 stopa (GWP) od kolébky po bránu 9,7399 kg CO2e / 1 Kus Doporučený počet šroubů 24 St. Druh spojky kabelového nosného systému Šroubovaný / upevněný svorkami Materiál Nerez ocel, materiál 1.4307 Nerezová ocel, mořená Ne Povrch Holé, dodatečně ošetřeno Provedení pro velká rozpětí Ne Provedení spojky Integrovaná spojka Rozměr 110x600 Rozměr B 600 mm Rozmístění otvorů NATO Ne Šířka 600 mm Šířka výstupu 600 mm Teplotní rozsah použití, max. 120 °C Teplotní rozsah použití, min. -20 °C tloušťka bočnice 1,25 mm Tloušťka materiálu dna 1 mm Tloušťka plechu 1 mm Výška 110 mm Zachování funkčnosti Ne - Všechny typy
-
Systémové příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.

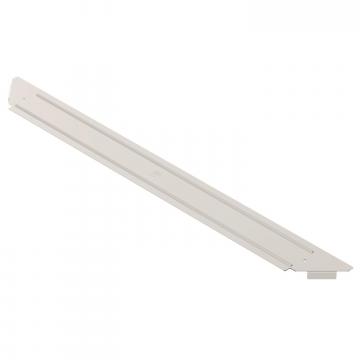

Víko odbočného dílu A2
RAAD 600 A2 6042463 1 Kus Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Šroub s plochou kulovou hlavou a maticí kombi A2
FRSB 6x12 A2 6406138 100 Kus - Ke stažení
-
Datový list RAA 160 A2 / 6042355 , 0.18MB , pdfEU prohlášení o shodě RAA 160 A2 / 6042355 , 0.12MB , pdfUK - Prohlášení shody RAA 160 A2 / 6042355 , 0.09MB , pdfREACH Prohlášení o shodě RAA 160 A2 / 6042355 , 0.12MB , pdfRoHS Prohlášení o shodě RAA 160 A2 / 6042355 , 0.13MB , pdfNávod k montáži Násuvné systémy kabelových žlabů Magic , 12.23MB , pdfNávod k montáži General information on the mounting , 2.65MB , pdf
