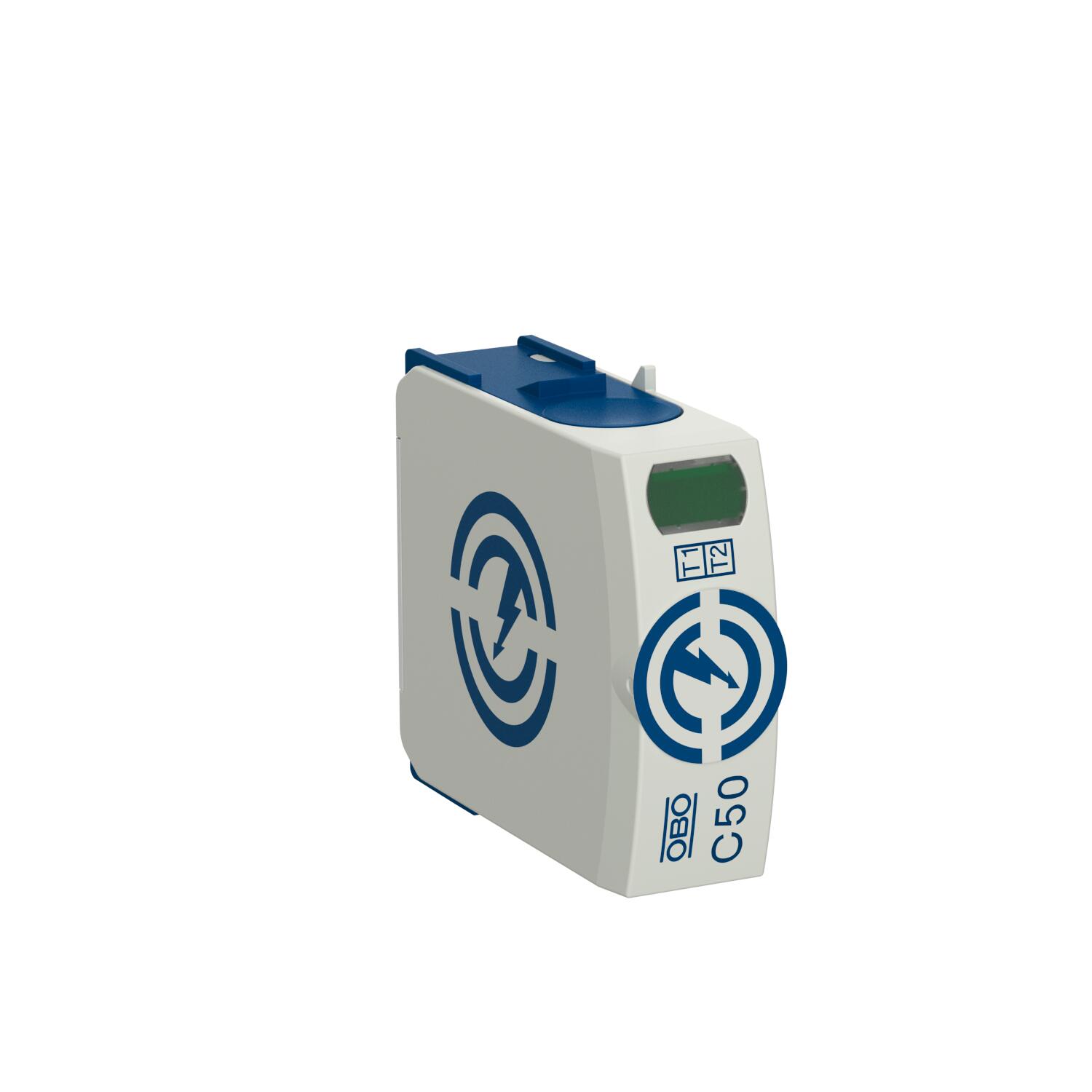

Vrchní díl NPE-C50

Obj. č. 5095609 | EAN 4012196337620

Obj. č. / Typ	5095609 / C50-0-255

Provedení pólů	N/PE

Nejvyšší trvalé napětí AC	255 V

Stupeň krytí	IP20

Popis výrobku

Popis výrobku

Vrchní díl NPE, kombinovaný svodič bleskových proudů typu 1 + 2

• K vyrovnání potenciálů v ochraně před bleskem podle IEC 62305 (VDE 0185-305)
• Schopnost svodu bleskových proudů až 50 kA (10/350) celkově

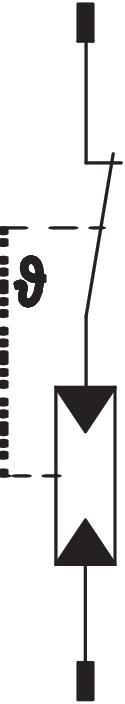

• Modulární vyjímatelný svodič s oddělovacím zařízením a optickou signalizací stavu
• Blokovací funkce proti vibracím a napěťové kódování
• Plast podle UL 94 V-0

* Kompletní = vrchní a spodní díl

Technické údaje

Technické údaje

Bleskový proud (10/350) [celkem]	50 kA
CO2 stopa (GWP) od kolébky po bránu	0,4832 kg CO2e / 1 Kus
Dálková signalizace	Ne
Integrované vstupní jištění	Ne
Jmenovitý impulzní svodový proud (8/20 µs) [N-PE]	50 kA
Kroutící moment	4 Nm
Materiál pouzdra	PA UL 94 V-0
Maximální rázový svodový proud (8/20 μs) [N-PE]	80 kA
Minimální vzdálenost	1,5 mm
Napětí TOV [N-PE] – withstand mode – 200 ms	1200 V
Nejvyšší trvalé napětí AC	255 V
Počet pólů	1
Provedení pólů	N/PE
Provozní teplota, max.	80 °C
Provozní teplota, min.	-40 °C
Průřez flexibilního vodiče (jemně laněného), max.	35 mm²
Průřez flexibilního vodiče (jemně laněného), max.	2 AWG
Průřez flexibilního vodiče (jemně laněného), min.	1,5 mm²
Průřez flexibilního vodiče (jemně laněného), min.	16 AWG
Průřez pevného vodiče (plného/vícedrátového), max.	2 AWG

Průřez pevného vodiče (plného/vícedrátového), max.	35 mm²
Průřez pevného vodiče (plného/vícedrátového), min.	16 AWG
Průřez pevného vodiče (plného/vícedrátového), min.	1,5 mm²
Rozměr	255V
Schopnost zhášení následného proudu (ef.) [N-PE]	0,1 kA
Schválení	VDE, KEMA, UL, ÖVE
Signalizace na přístroji	Opticky
SPD dle EN 61643-11	Typ 1+2
SPD dle IEC 61643-1	class I+II
SPD dle UL 1449	Typ 4
Stupeň krytí	IP20
Teplotní rozsah použití, max.	80 °C
Teplotní rozsah použití, min.	-40 °C
Tvar sítě TN-C-S	Ano
Tvar sítě TN-S	Ano
Tvar sítě TT	Ano
Vlhkost vzduchu max.	95 %
Vlhkost vzduchu min.	5 %
Vyfukující	Ne
Způsob montáže	Profilová lišta 35 mm
