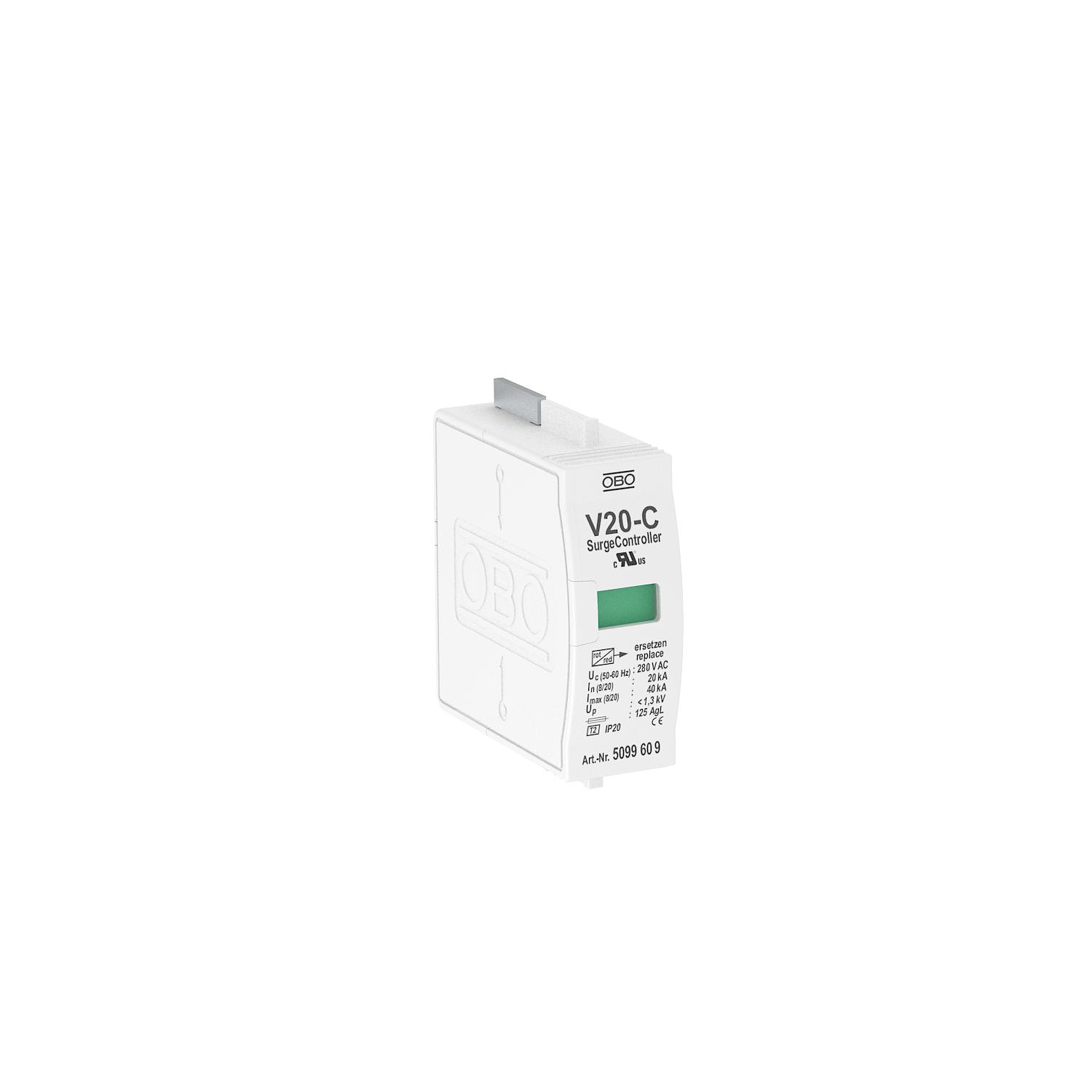

Vrchní díl – svodič přepětí 280 V 1 | 280 | IP20

Vrchní díl – svodič přepětí 280 V

Obj. č. 5099609 | EAN 4012195396918

Obj. č. / Typ	5099609 / V20-C 0-280

Provedení pólů	1

Nejvyšší trvalé napětí AC	280 V

Stupeň krytí	IP20

Popis výrobku

Popis výrobku

Vrchní díl – typ 2, svodič přepětí

• Zásuvný vrchní díl, vrchní díl lze od spodního dílu oddělit bez použití nástrojů
• Vč. termického odpojovacího zařízení a optické indikace poruchy
• Vysoká svodová schopnost při dlouhé životnosti
* Kompletní = vrchní a spodní díl

Technické údaje

Technické údaje

CO2 stopa (GWP) od kolébky po bránu	0,1668 kg CO2e / 1 Kus
Dálková signalizace	Ne
Doba odezvy	<25 ns
Integrované vstupní jištění	Ne
Jmenovité napětí AC (50/60 Hz)	230 V
Jmenovitý impulzní svodový proud (8/20 µs)	20 kA
Jmenovitý impulzní svodový proud (8/20 µs) [L-N]	20 kA
LPZ	1→2
Max. nadproudová ochrana na straně sítě	125
Maximální rázový svodový proud (8/20 μs)	40 kA
Maximální vstupní jištění	125 A
Nejvyšší trvalé napětí AC	280 V
Nejvyšší trvalé napětí DC	350 V
Provedení pólů	1
Provedení	1-pólový vrchní díl; 280 V
Provozní teplota, max.	80 °C

Provozní teplota, min.	-40 °C
Průřez pevného vodiče (plného/vícedrátového), max.	35 mm²
Průřez pevného vodiče (plného/vícedrátového), min.	2,5 mm²
Rázový svodový proud (8/20 µs) [celkový]	20 kA
Rozměr	280V
Signalizace na přístroji	Opticky
SPD dle EN 61643-11	Typ 2
SPD dle IEC 61643-1	class II
Stupeň krytí	IP20
Teplotní rozsah použití, max.	80 °C
Teplotní rozsah použití, min.	-40 °C
Tvar sítě	TN
Vyfukující	Ne
Zkušební třída typu 2	Ano
Způsob montáže	na základním prvku
