Výložník AS 15
Obj. č. 6421385 | EAN 4012196207916
- Popis výrobku
-

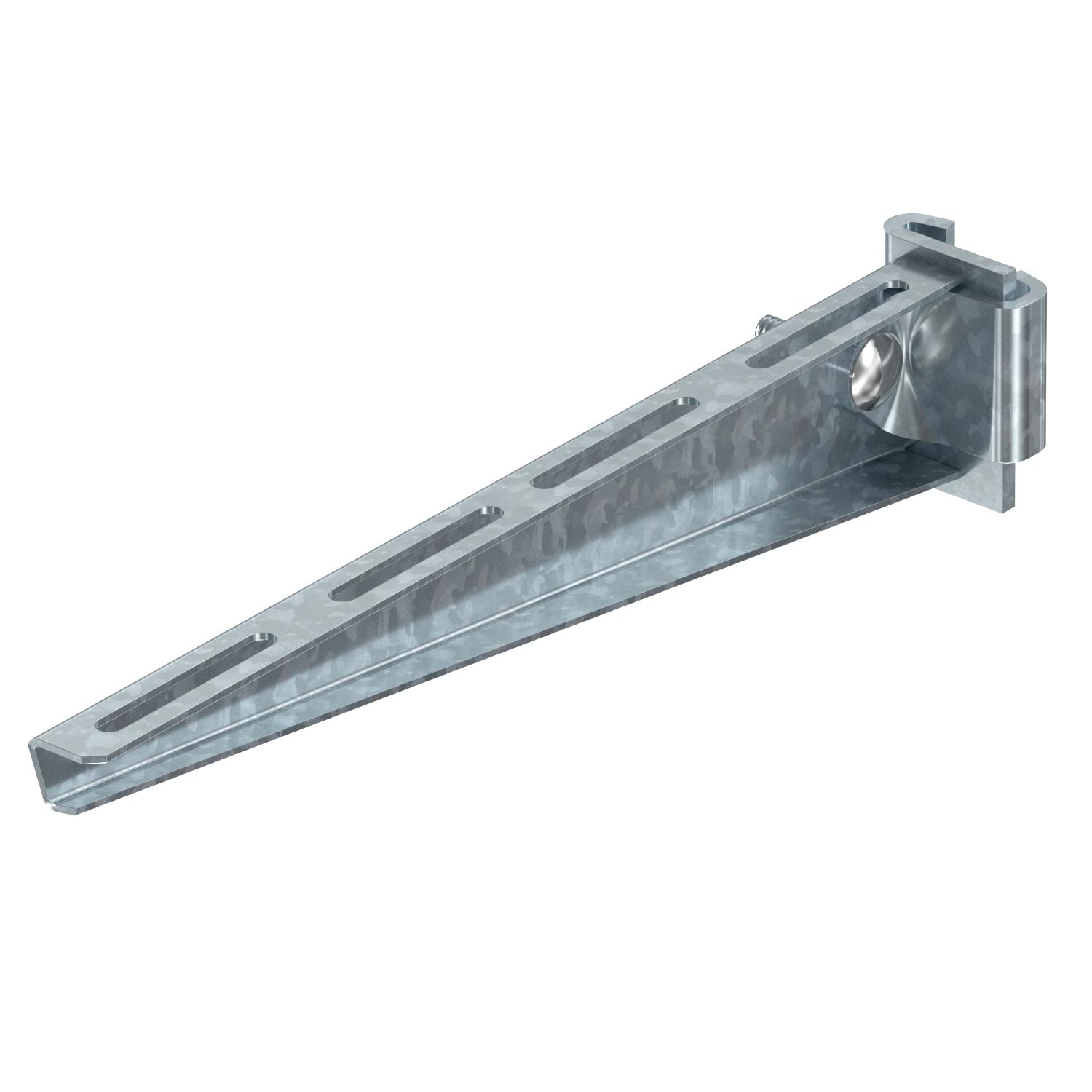

Popis výrobkuVýložník v lehkém provedení k posuvnému upevnění na závěs IS 8.
Výložník může být oboustranně upevněn na profil I.
Potřebný upínací pásek (výr. č. 6419015) včetně šroubu a matice lze objednat jednotlivě pro šířku výložníku 110 - 160 mm.
-
- Technické údaje
-
Technické údaje
Barva pozinkováno F v kN 1,5 kN Materiál Ocel Nerezová ocel, mořená Ne Odpovídá požadavkům ROHS Ano Povrch žárově zinkováno ponorem Produktová řada Řada AS 15 Provedení Závěsný výložník Rozměr B310mm Výrobky EPD Ano Zachování funkčnosti Ne Rozměry

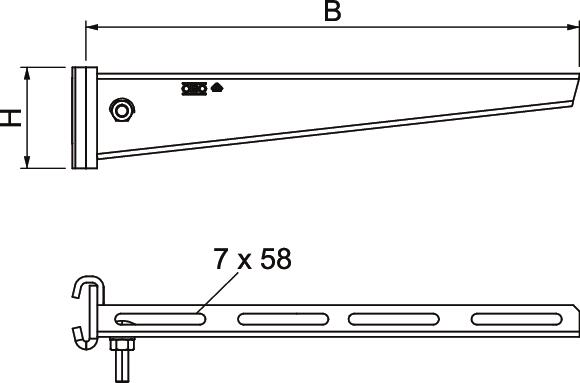

Délka 41 mm Rozměr H 65 mm Rozměr A 41 mm Rozměr B 310 mm Šířka 310 mm Výška 65 mm CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolébky po bránu 1,3134 kg CO2e / 1 Kus CO₂ Footprint (GWP) 1,3134 kg CO₂e Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200 Declared Unit Množství Declared Unit Quantity 1 Technické údaje
Zatežovací diagram výložníku typu AS 15
-
Průhyb konce výložníku při dovoleném zatížení výložníku
-
Přípustné zatížení výložníku v kN bez zatížení člověkem
-
Křivka zatížení s délkami výložníků v mm
-
- Všechny typy
-
Všechny typy
-
Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Šroub s plochou kulovou hlavou a maticí kombi F
FRSB 6x12 F 6406122 100 Kus - Ke stažení
-
