Výložník AS 15
Obj. č. 6421423 | EAN 4012196207978
- Popis výrobku
-

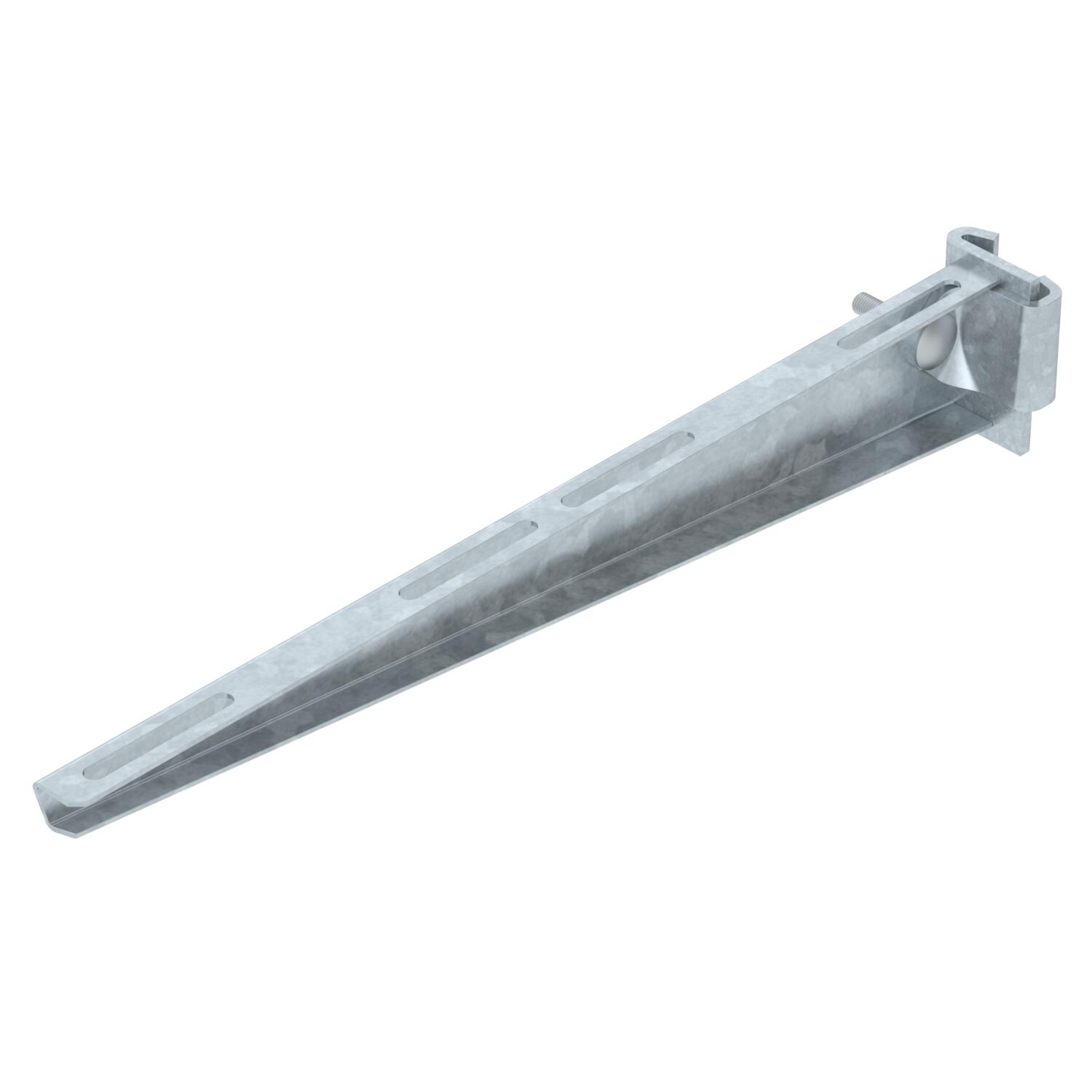

Popis výrobkuVýložník v lehkém provedení k posuvnému upevnění na závěs IS 8.
Výložník může být oboustranně upevněn na profil I.
Potřebný upínací pásek (výr. č. 6419015) včetně šroubu a matice lze objednat jednotlivě pro šířku výložníku 110 - 160 mm.
-
- Technické údaje
-
Technické údaje
Barva pozinkováno F v kN 1,5 kN Materiál Ocel Nerezová ocel, mořená Ne Odpovídá požadavkům ROHS Ano Povrch žárově zinkováno ponorem Produktová řada Řada AS 15 Provedení Závěsný výložník Rozměr B410mm Výrobky EPD Ano Zachování funkčnosti Ne Rozměry

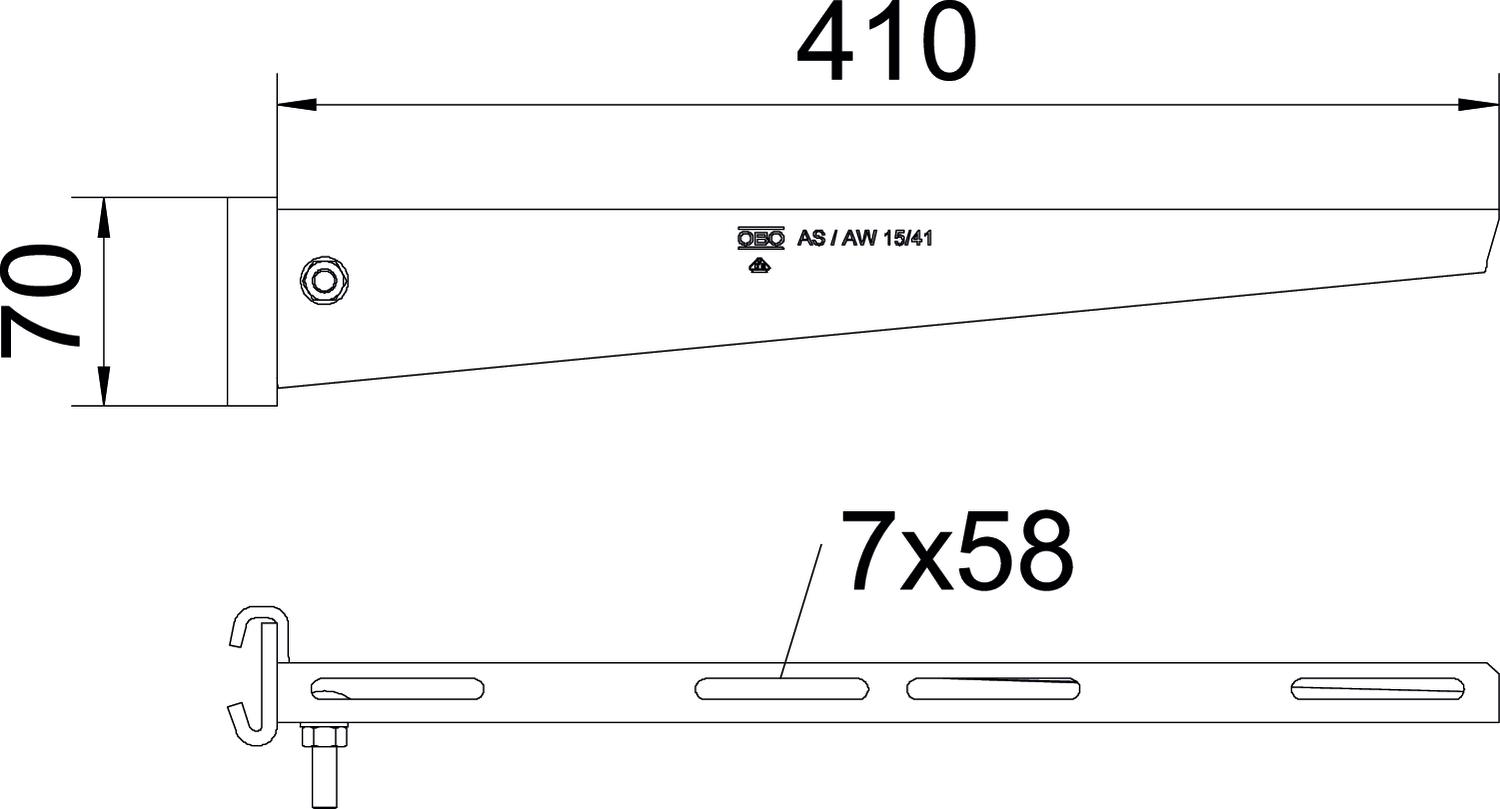

Délka 41 mm Rozměr H 70 mm Rozměr A 41 mm Rozměr B 410 mm Šířka 410 mm Výška 70 mm CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolébky po bránu 1,5567 kg CO2e / 1 Kus CO₂ Footprint (GWP) 1,5567 kg CO₂e Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200 Declared Unit Množství Declared Unit Quantity 1 Technické údaje
Zatežovací diagram výložníku typu AS 15
-
Průhyb konce výložníku při dovoleném zatížení výložníku
-
Přípustné zatížení výložníku v kN bez zatížení člověkem
-
Křivka zatížení s délkami výložníků v mm
-
- Všechny typy
-
Všechny typy
-
Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Šroub s plochou kulovou hlavou a maticí kombi F
FRSB 6x12 F 6406122 100 Kus - Ke stažení
-
Datový list AS 15 41 FT / 6421423 , 0.21MB , pdfEU prohlášení o shodě AS 15 41 FT / 6421423 , 0.12MB , pdfUK - Prohlášení shody AS 15 41 FT / 6421423 , 0.09MB , pdfREACH Prohlášení o shodě AS 15 41 FT / 6421423 , 0.12MB , pdfRoHS Prohlášení o shodě AS 15 41 FT / 6421423 , 0.12MB , pdfEnvironmentální prohlášení o produktu (EPD) AS 15 41 FT / 6421423 , 2.03MB , pdfSchvalovací značka Povolení značky VDE – závěsy a výložníky , 0.12MB , pdfNávod k montáži General information on the mounting , 2.65MB , pdfNávod k montáži Návod k montáži systémů profilů I , 1.41MB , pdf
