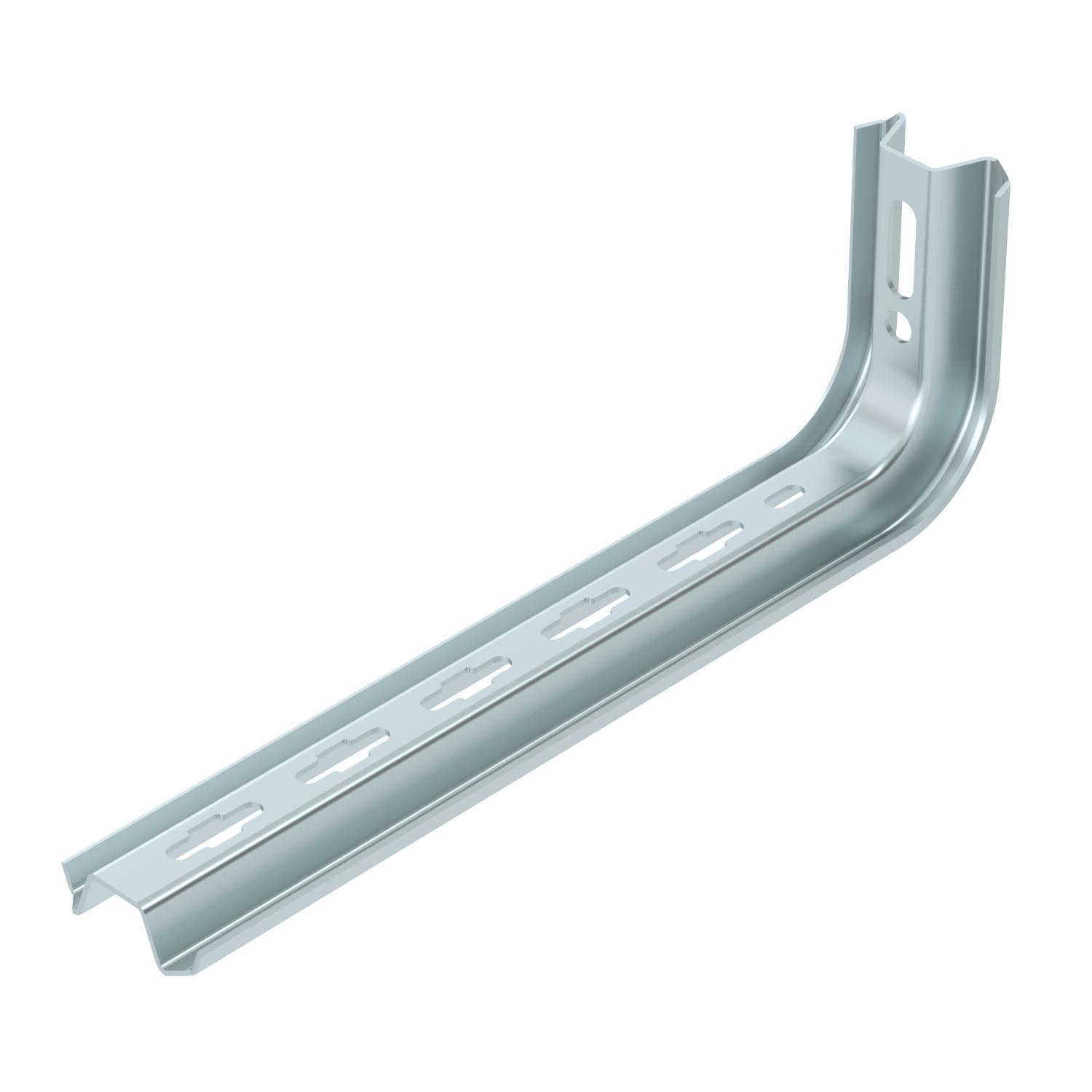

Závěs TP / nástěnný a závěsný výložník FS
Obj. č. 6364306 | EAN 4012196199273
- Popis výrobku
-
Popis výrobkuProfil TP pro použití jako lehký závěs na vodorovných betonových stropech, v délce 145 - 645 mm. Až do délky 345 mm se profil používá jako lehký nástěnný a závěsný výložník.
V kombinaci s nástěnným a závěsným výložníkem typu TPSA/145 může být realizováno zesílení hlavy se dvěma upevňovacími body. Důležité upozornění! Je-li upevněn profil na strop nebo je-li profil sešroubován pro zpevnění hlavy proti sobě, pak je třeba vždy použít z důvodů stability rozpěrku typu DS 4. Při montáži do sebe zapadajících profilů se používá šroub s plochou kulovou hlavou typu FRS 10/25 S. Při montáži profilů proti sobě (např. zesílení hlavy) se používá šroub s šestihrannou hlavou typu SKS 10/60.
-
- Technické údaje
-
Technické údaje

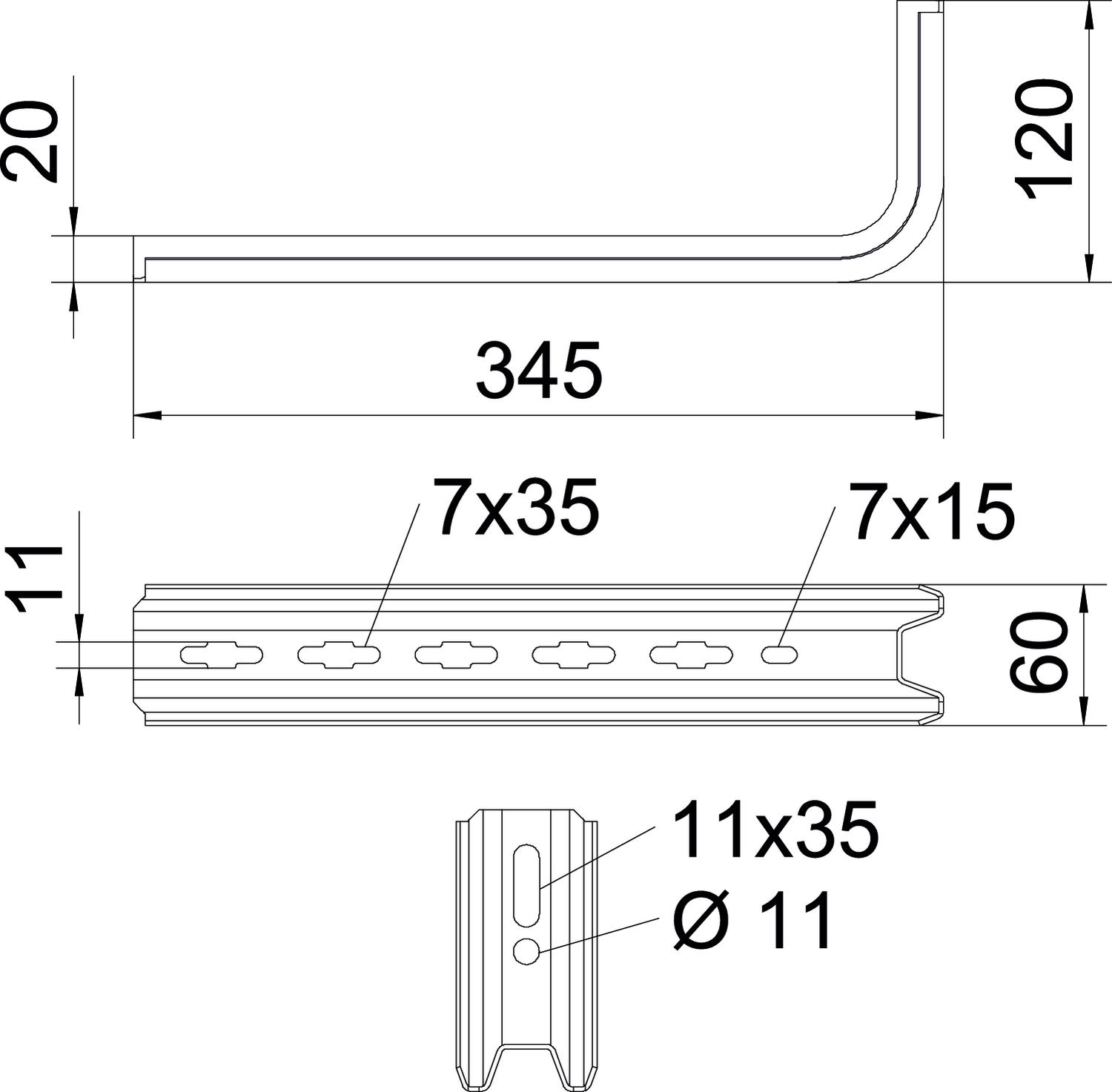

Barva pozinkováno CO2 stopa (GWP) od kolébky po bránu 1,4016 kg CO2e / 1 Kus Délka 345 mm F v kN 0,55 kN Materiál Ocel Nerezová ocel, mořená Ne Povrch pásově zinkováno Pro šířku max. 300 mm Pro šířku min. 300 Provedení Nástěnný a závěsný výložník Rozměr B345mm Rozměr H 120 mm Rozměr B 60 mm Rozměr L 345 mm Šířka 60 mm Výška 120 mm Zachování funkčnosti Ne Technické údaje
Zatěžovací diagram výložníku typu TPSA
-
Průhyb konce výložníku při dovoleném zatížení výložníku
-
Přípustné zatížení výložníku v kN bez zatížení člověkem
-
Křivka zatížení s délkami výložníků v mm
-
- Všechny typy
-
Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Ochranný kryt
TPS KS OR 6364625 10 Kus
Rozpěrka FS
DS 4 FS 6416551 20 Kus - Ke stažení
-
Datový list TPSA 345 FS / 6364306 , 0.26MB , pdfEU prohlášení o shodě TPSA 345 FS / 6364306 , 0.13MB , pdfUK - Prohlášení shody TPSA 345 FS / 6364306 , 0.09MB , pdfREACH Prohlášení o shodě TPSA 345 FS / 6364306 , 0.12MB , pdfRoHS Prohlášení o shodě TPSA 345 FS / 6364306 , 0.12MB , pdfEnvironmentální prohlášení o produktu (EPD) TPSA 345 FS / 6364306 , 1.48MB , pdfNávod k montáži General information on the mounting , 2.65MB , pdfNávod k montáži Návod k montáži systémů profilů TP , 0.04MB , pdf
