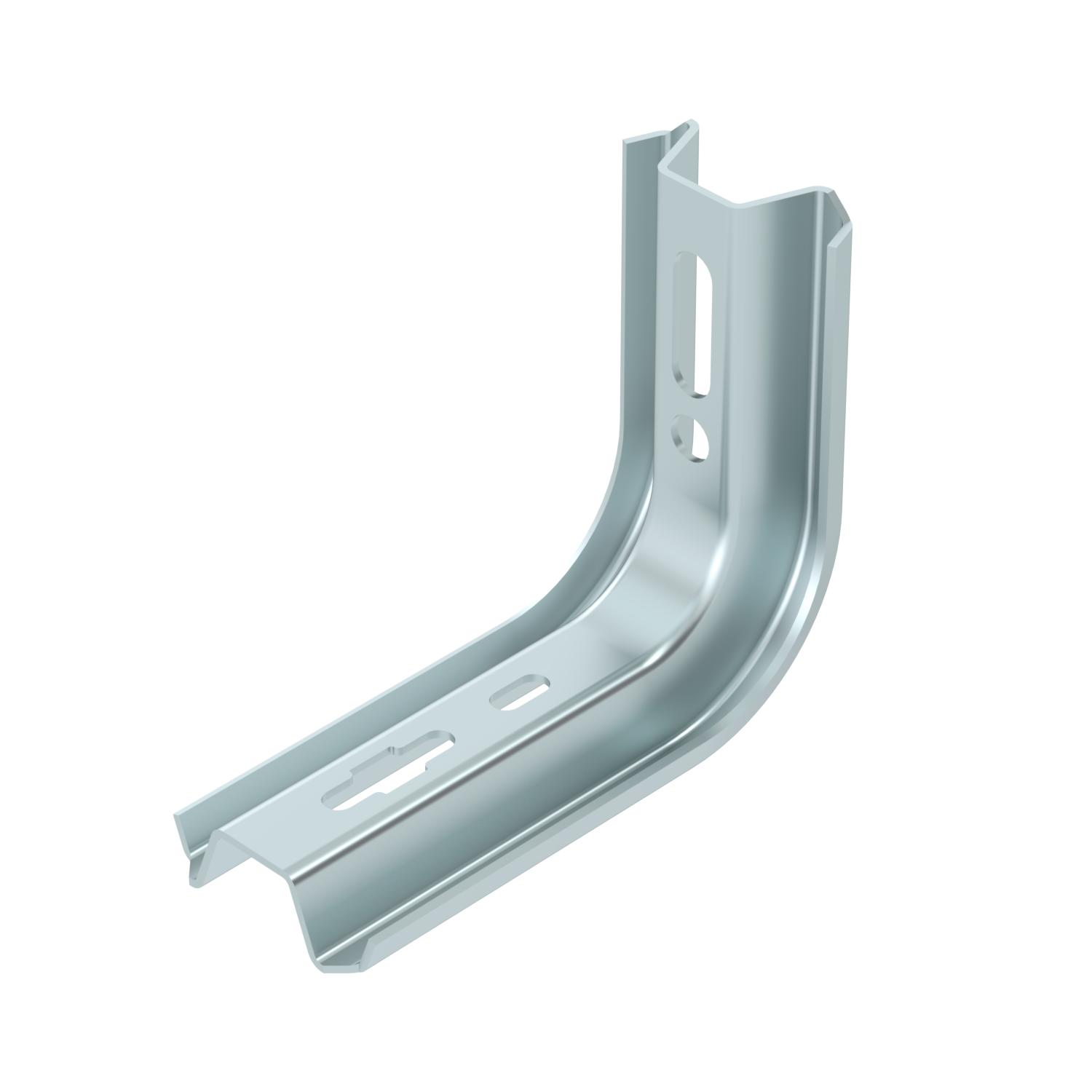

Závěs TP / nástěnný a závěsný výložník FS
Obj. č. 6364101 | EAN 4012196198979
- Popis výrobku
-
Popis výrobkuZávěs/výložník TP pro upevnění na vodorovné betonové stropy a zdi.
Je-li upevněn profil na strop nebo je-li profil sešroubován pro zpevnění hlavy proti sobě, pak je třeba vždy použít z důvodů stability rozpěrku typu DS 4.
-
- Technické údaje
-
Technické údaje

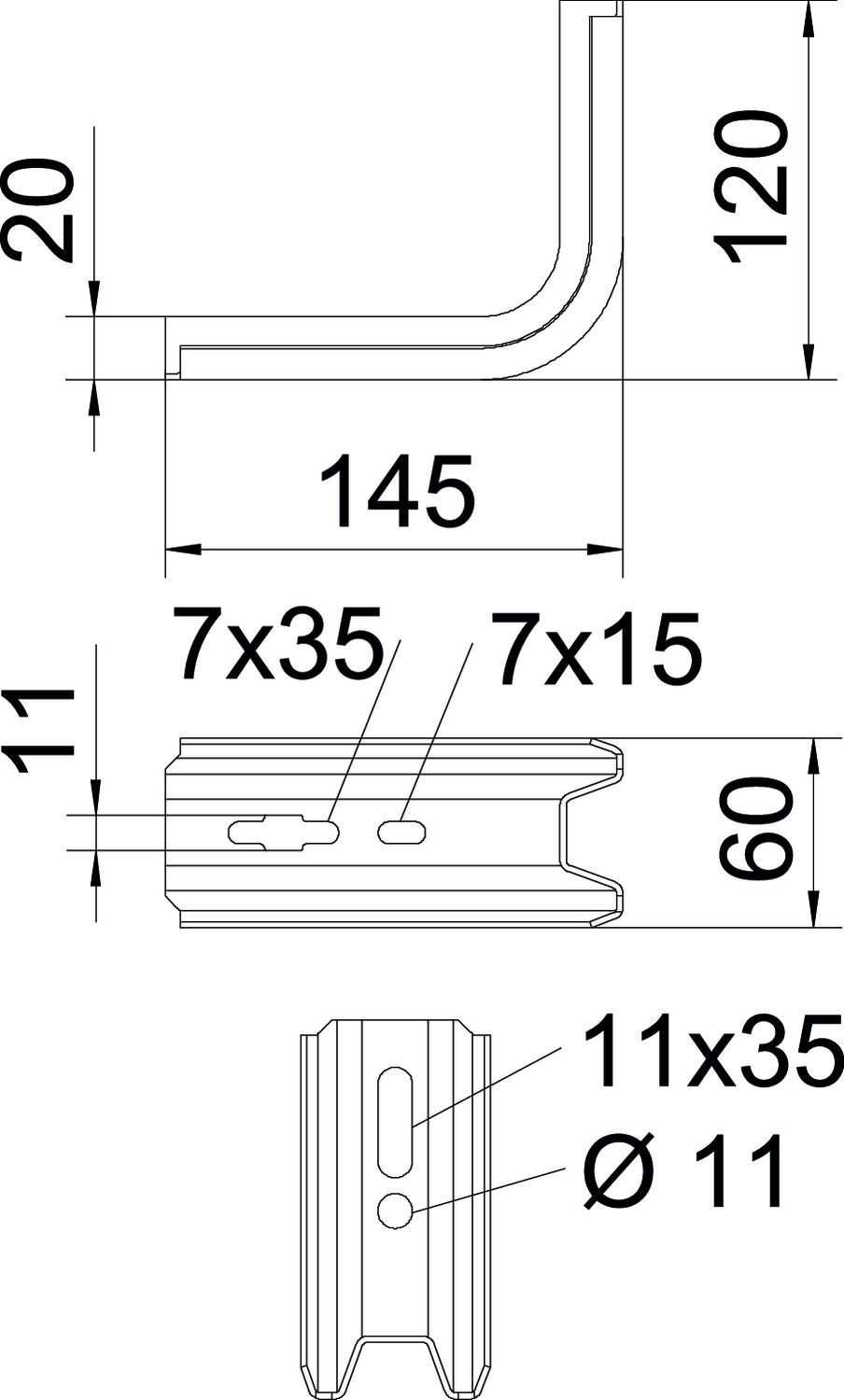

Barva pozinkováno CO2 stopa (GWP) od kolébky po bránu 0,7642 kg CO2e / 1 Kus Délka 145 mm F v kN 1,5 kN Materiál Ocel Nerezová ocel, mořená Ne Povrch pásově zinkováno Pro šířku max. 100 mm Pro šířku min. 100 Provedení Nástěnný a závěsný výložník Rozměr B145mm Rozměr H 120 mm Rozměr B 60 mm Rozměr L 145 mm Šířka 60 mm Výška 120 mm Zachování funkčnosti Ne Technické údaje
Zatěžovací diagram výložníku typu TPSA
-
Průhyb konce výložníku při dovoleném zatížení výložníku
-
Přípustné zatížení výložníku v kN bez zatížení člověkem
-
Křivka zatížení s délkami výložníků v mm
-
- Všechny typy
-
Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Ochranný kryt
TPS KS OR 6364625 10 Kus
Rozpěrka FS
DS 4 FS 6416551 20 Kus - Ke stažení
-
Datový list TPSA 145 FS / 6364101 , 0.32MB , pdfEU prohlášení o shodě TPSA 145 FS / 6364101 , 0.13MB , pdfUK - Prohlášení shody TPSA 145 FS / 6364101 , 0.09MB , pdfREACH Prohlášení o shodě TPSA 145 FS / 6364101 , 0.12MB , pdfRoHS Prohlášení o shodě TPSA 145 FS / 6364101 , 0.12MB , pdfEnvironmentální prohlášení o produktu (EPD) TPSA 145 FS / 6364101 , 1.48MB , pdfNávod k montáži General information on the mounting , 2.65MB , pdfNávod k montáži Návod k montáži systémů profilů TP , 0.04MB , pdf
