Závěs TP / nástěnný a závěsný výložník FT
Obj. č. 6366135 | EAN 4012195076964
- Popis výrobku
-

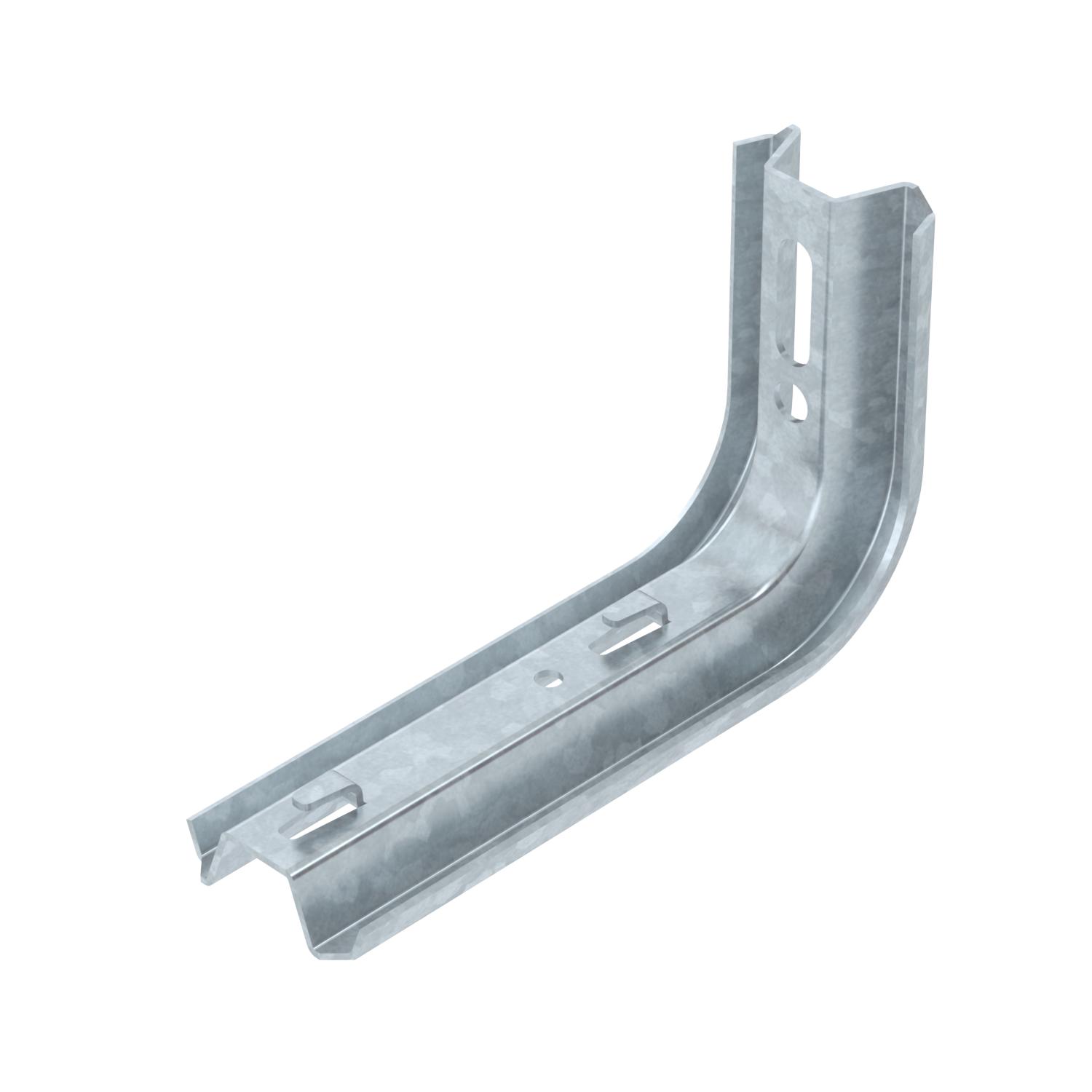

Popis výrobkuVýložník z profilu TP s upevňovacími jazýčky.
Je-li výložník upevněn přímo na stěnu nebo jsou-li profily proti sobě sešroubovány, pak je nutné z důvodů stability vždy použít rozpěrku typu DS 4.
-
- Technické údaje
-
Technické údaje

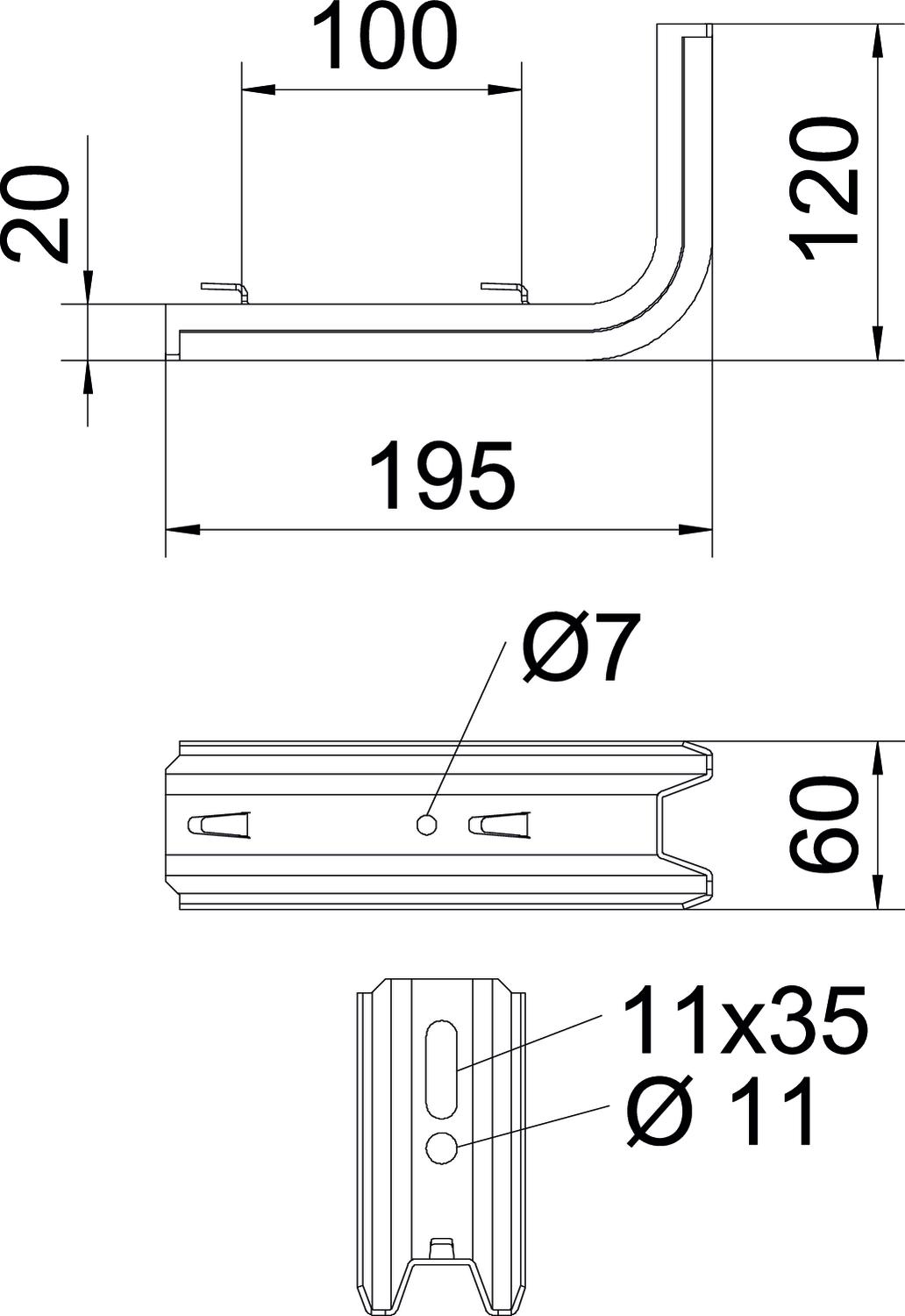

Barva pozinkováno CO2 stopa (GWP) od kolébky po bránu 0,8914 kg CO2e / 1 Kus Délka 195 mm F v kN 1 kN Maß W 100 mm Materiál Ocel Nerezová ocel, mořená Ne Povrch žárově zinkováno ponorem Pro šířku max. 150 mm Pro šířku min. 150 Provedení Nástěnný a závěsný výložník Rozměr B195mm Rozměr H 120 mm Rozměr B 60 mm Rozměr L 195 mm Šířka 120 mm Výška 60 mm Zachování funkčnosti Ne Technické údaje
Zatěžovací diagram výložníku TPSAG
-
Průhyb konce výložníku při dovoleném zatížení výložníku
-
Přípustné zatížení výložníku v kN bez zatížení člověkem
-
Rozpětí podpěr v mm
-
- Všechny typy
-
Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Ochranný kryt
TPS KS OR 6364625 10 Kus
Rozpěrka FT
DS 4 FT 6416586 20 Kus - Ke stažení
-
