Závěs TP / nástěnný a závěsný výložník FT
Obj. č. 6366143 | EAN 4012195076988
- Popis výrobku
-

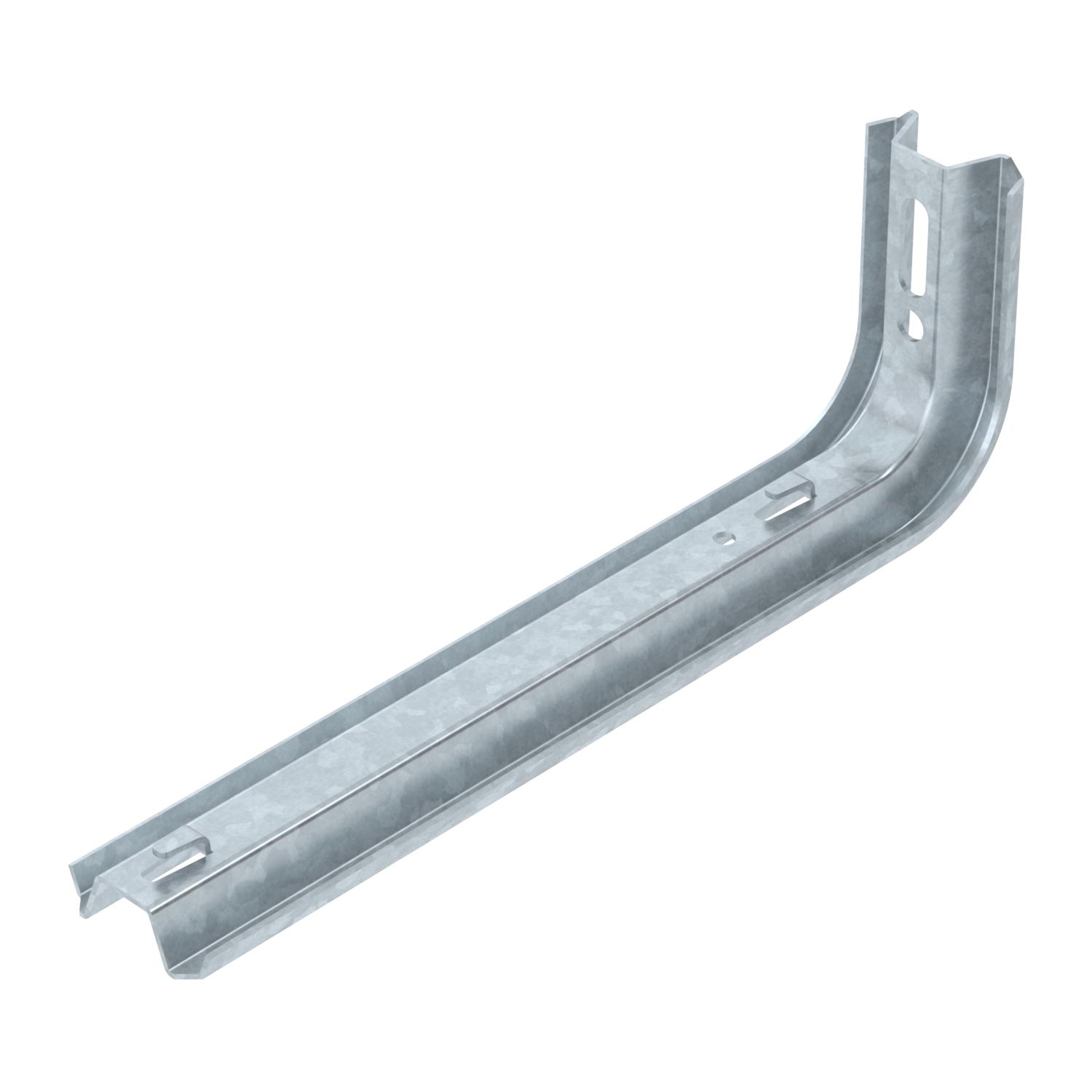

Popis výrobkuVýložník z profilu TP s upevňovacími jazýčky.
Je-li výložník upevněn přímo na stěnu nebo jsou-li profily proti sobě sešroubovány, pak je nutné z důvodů stability vždy použít rozpěrku typu DS 4.
-
- Technické údaje
-
Technické údaje

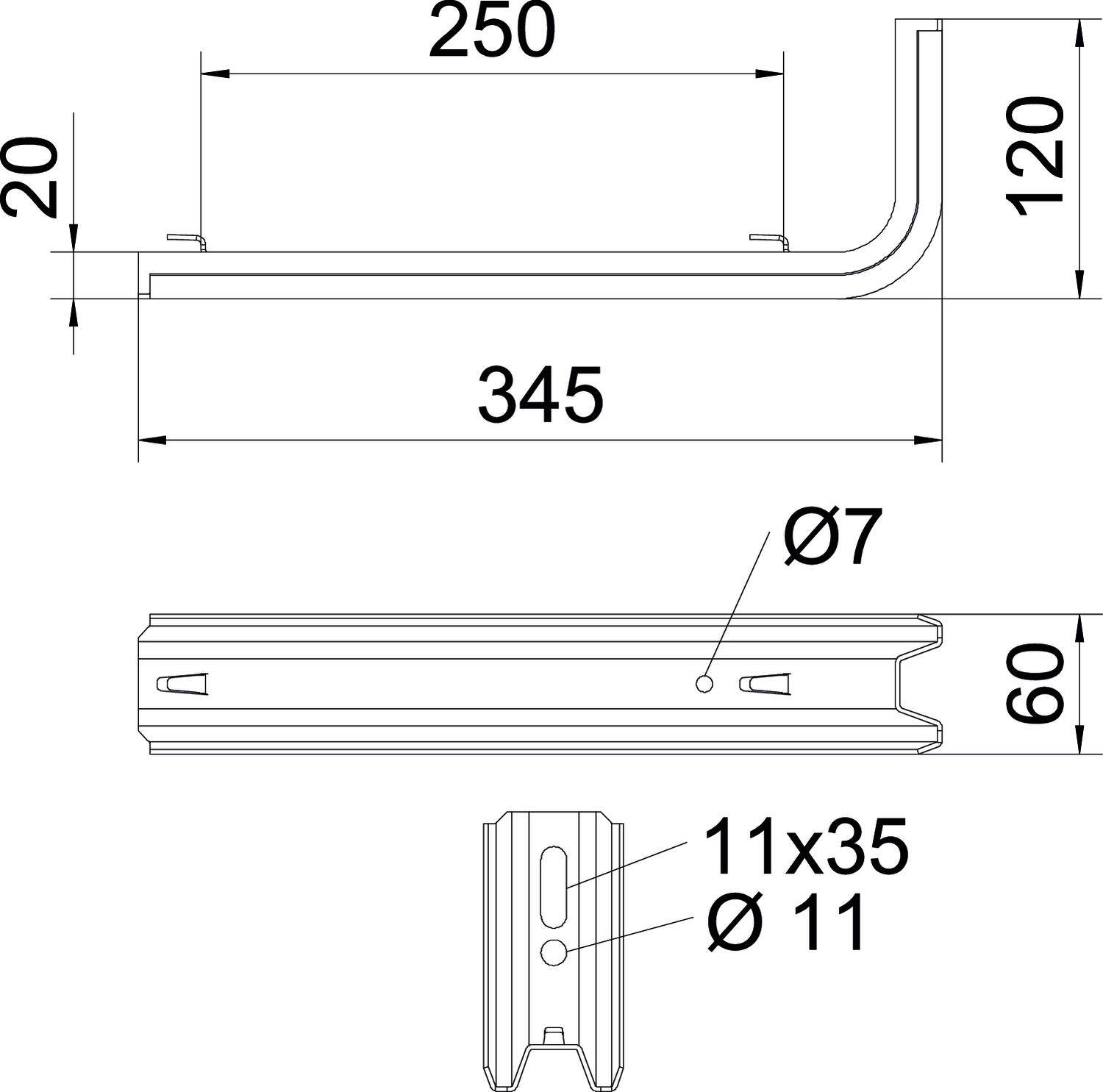

Barva pozinkováno CO2 stopa (GWP) od kolébky po bránu 1,3474 kg CO2e / 1 Kus Délka 345 mm F v kN 0,55 kN Maß W 250 mm Materiál Ocel Nerezová ocel, mořená Ne Povrch žárově zinkováno ponorem Pro šířku max. 300 mm Pro šířku min. 300 Provedení Nástěnný a závěsný výložník Rozměr B345mm Rozměr H 120 mm Rozměr B 60 mm Rozměr L 345 mm Šířka 60 mm Výška 120 mm Zachování funkčnosti Ne Technické údaje
Zatěžovací diagram výložníku TPSAG
-
Průhyb konce výložníku při dovoleném zatížení výložníku
-
Přípustné zatížení výložníku v kN bez zatížení člověkem
-
Rozpětí podpěr v mm
-
- Všechny typy
-
Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Ochranný kryt
TPS KS OR 6364625 10 Kus
Rozpěrka FT
DS 4 FT 6416586 20 Kus - Ke stažení
-
Datový list TPSAG 345 FT / 6366143 , 0.29MB , pdfEU prohlášení o shodě TPSAG 345 FT / 6366143 , 0.13MB , pdfUK - Prohlášení shody TPSAG 345 FT / 6366143 , 0.09MB , pdfREACH Prohlášení o shodě TPSAG 345 FT / 6366143 , 0.12MB , pdfRoHS Prohlášení o shodě TPSAG 345 FT / 6366143 , 0.12MB , pdfEnvironmentální prohlášení o produktu (EPD) TPSAG 345 FT / 6366143 , 1.48MB , pdfPomůcka pro výběr GR-Magic®. , 0.27MB , pdfNávod k montáži General information on the mounting , 2.65MB , pdf
