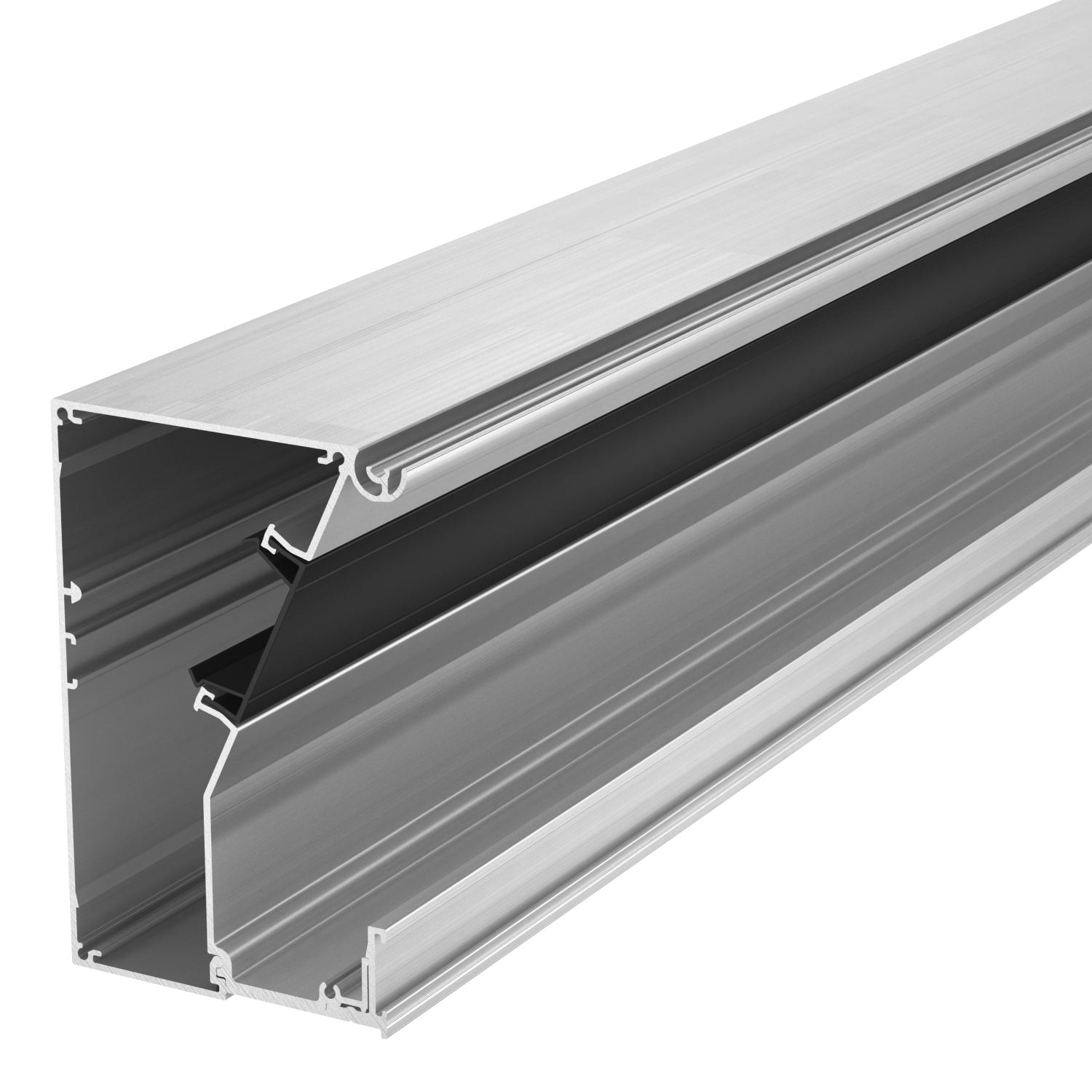

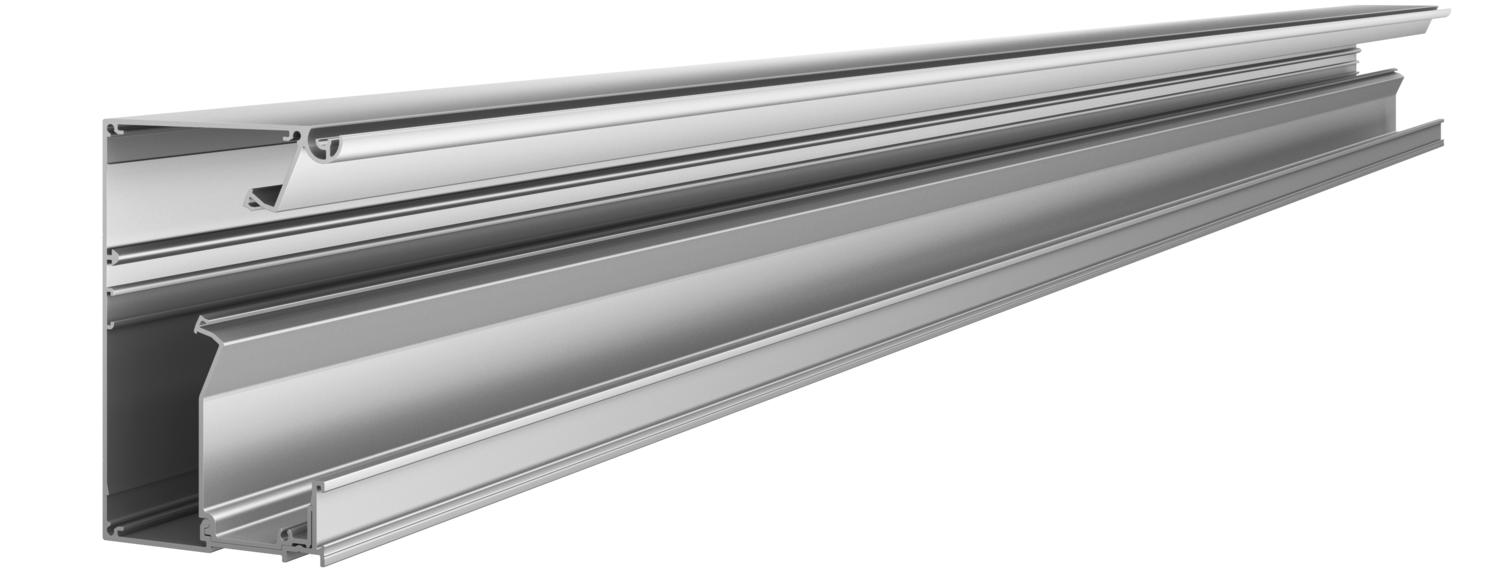

Designový kanál pro vestavbu přístrojů GAD 2000

Designový kanál pro vestavbu přístrojů GAD

Obj. č. 6115775 | EAN 4012195914075

Obj. č. / Typ	6115775 / GAD UEL

Délka	2000 mm

Popis výrobku

Popis výrobku

Spodní díl k vytvoření designového kanálu pro vestavbu přístrojů řady GAD. Systémový otvor 45 mm pro upevnění spínacích přístrojů a zásuvek Modul 45 a odpovídajících vrchních dílů z PVC a hliníku řady Rapid 45. Spodní díl kanálu lze doplnit kryty v designu „Swing“, „Soft“ nebo „Style“. Bezpodmínečně nutné jsou adaptéry k uchycení vrchního dílu GAD OTA, které byste na trase kanálu měli naplánovat s maximálním rozestupem 50 cm. Mezi kryty kanálu je nutné vložit rozpěrku GAD OTD. 45mm systémový otvor je při dodání uzavřen černým vrchním dílem kanálu.

Standardní provedení z eloxovaného hliníku, různé dekory na dotázání.

Technické údaje

Technické údaje

Antibakteriální úprava	Ne
Barva	bělavě šedá
Bez obsahu halogenů	Ano
CO2 stopa (GWP) od kolébky po bránu	38,4047 kg CO2e / 1 metr
Délka	2000 mm
Hranatá konstrukce	Ano
Kabelový úchyt	Ne
Kanálové spojky	Ne
Materiál	Hliník
Montážní děrování ve dně	Ne
Ochranná fólie	Ano
Počet nasaditelných přepážek	1

Počet vrchních dílů	1
Povrch	Eloxováno
Provedení zadní stěny (vnitřní strana)	Průchozí profil C

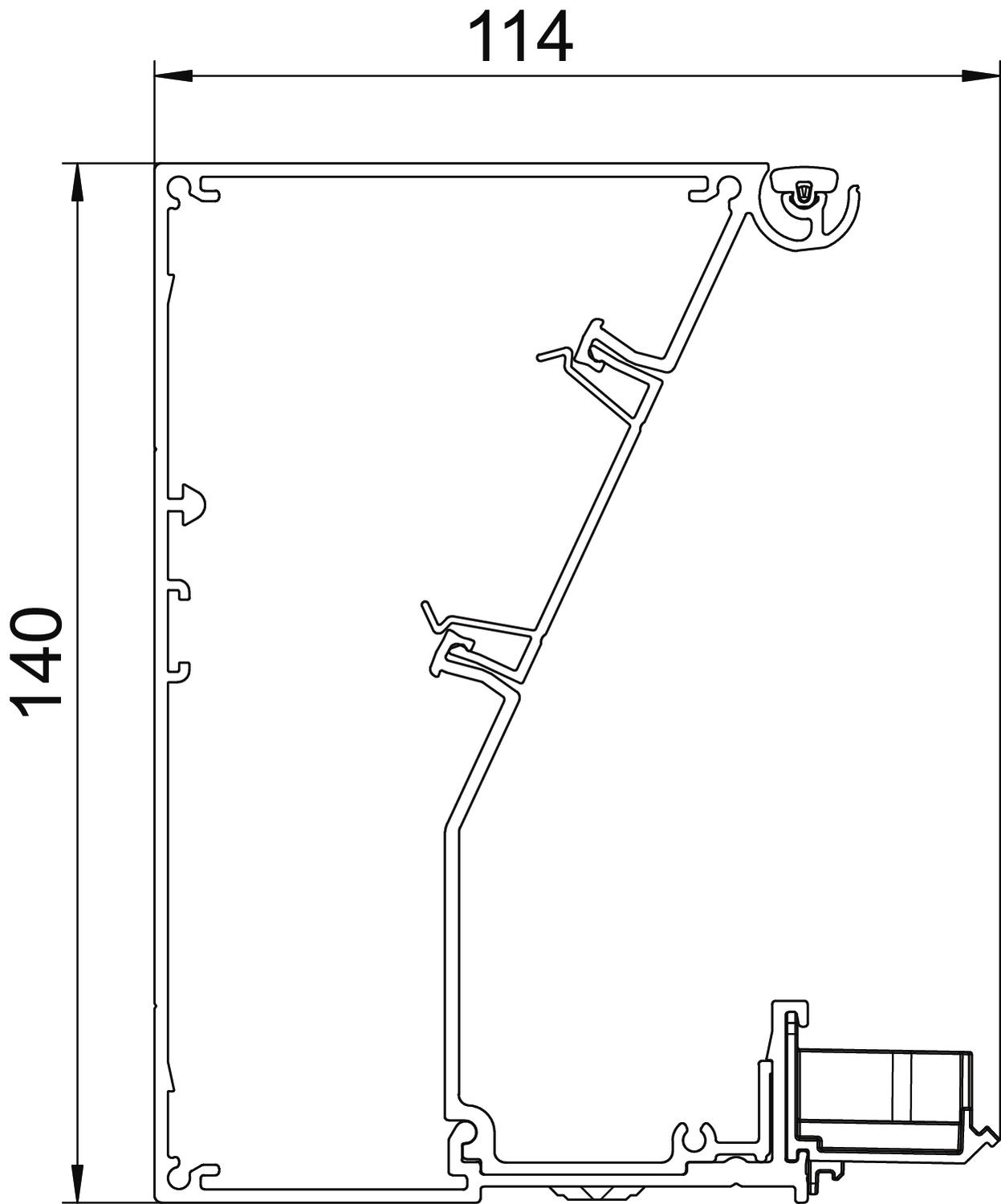

Rozměr	114x140x2000
Šířka	140 mm
Šířka vrchního dílu	45 mm
symetrický	Ne
Užitečný průřez	5880 mm²
Vrchní díl je součástí dodávky	Ano
Výška	114 mm
Způsob montáže vrchních dílů	umístěný uvnitř

Všechny typy

Všechny typy

Typ	Délka	Obj. č.	Množství	Nejm. prod. jedn.
GAD UEL	2000 mm	6115775	m	2 m

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Přepážka pro kanály WDK, výška kanálu 40 mm	2371 40	6023096	m	2 m

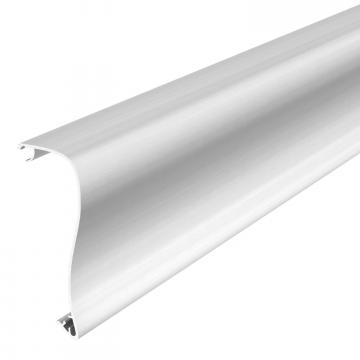

Kryt designového kanálu Swing	OT GAD Swing EL	6115825	Kus	1 Kus

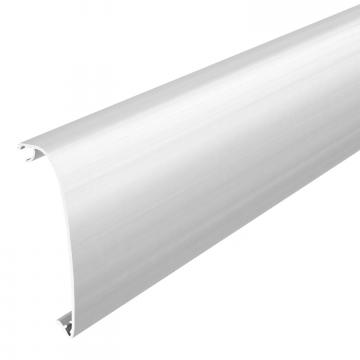

Kryt designového kanálu Soft	OT GAD Soft EL	6115835	Kus	1 Kus

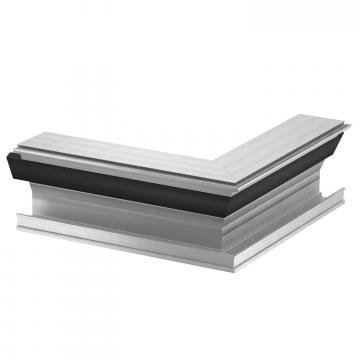

Vnější roh designového kanálu	GAD AEL	6115789	Kus	1 Kus

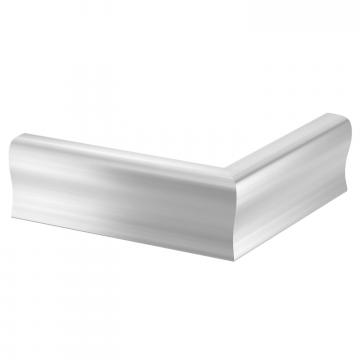

Kryt vnějšího rohu Swing	OT A Swing EL	6115851	Kus	1 Kus

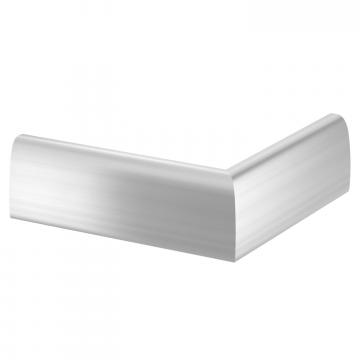

Kryt vnějšího rohu Soft	OT A Soft EL	6115855	Kus	1 Kus

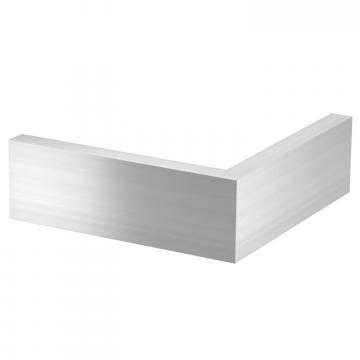

Kryt vnějšího rohu Style	OT A Style EL	6115865	Kus	1 Kus

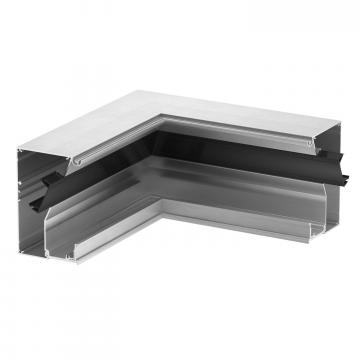

Vnitřní roh designového kanálu	GAD IEL	6115795	Kus	1 Kus
Kryt vnitřního rohu Soft	OT I Soft EL	6115885	Kus	1 Kus

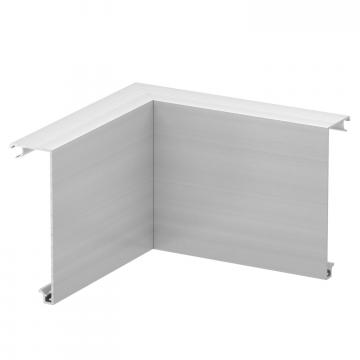

Kryt vnitřního rohu Style	OT I Style EL	6115895	Kus	1 Kus

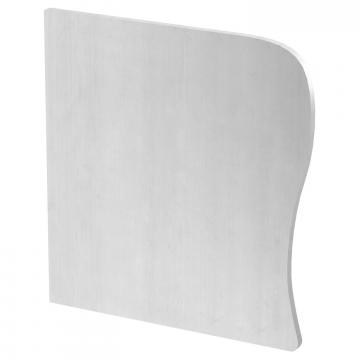

Koncový díl Swing levý	GAD EL Swing EL	6115915	Kus	1 Kus

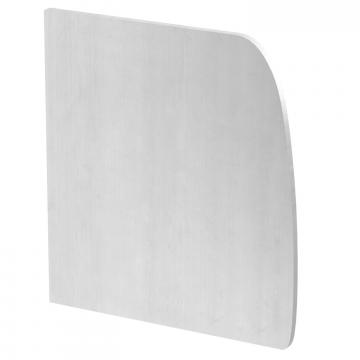

Koncový díl Soft levý	GAD EL Soft EL	6115935	Kus	1 Kus

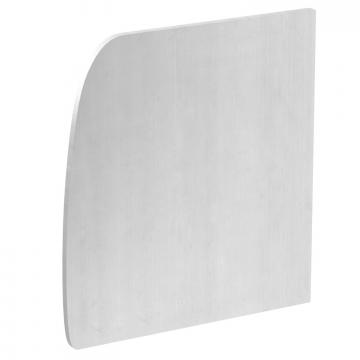

Koncový díl Soft pravý	GAD ER Soft EL	6115945	Kus	1 Kus

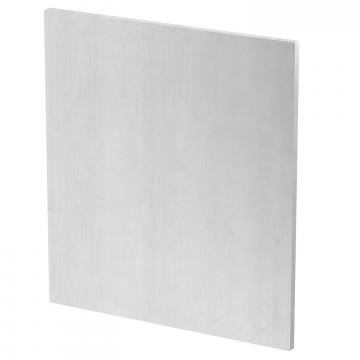

Koncový díl Style levý	GAD EL Style EL	6115955	Kus	1 Kus

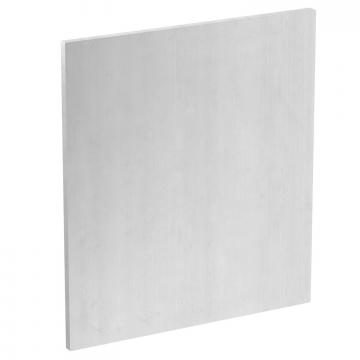

Koncový díl Style pravý	GAD ER Style EL	6115965	Kus	1 Kus

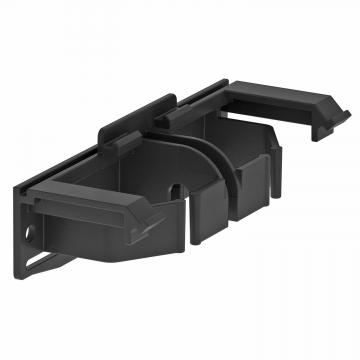

Adaptér k uchycení vrchního dílu	GAD OTA	6115975	Kus	5 Kus
Úhlová zástrčka pro připojení ochranného vodiče	8AWR	6288704	Kus	10 Kus
