Díl T 110 FS
Obj. č. 6038302 | EAN 4012197347048
- Popis výrobku
-

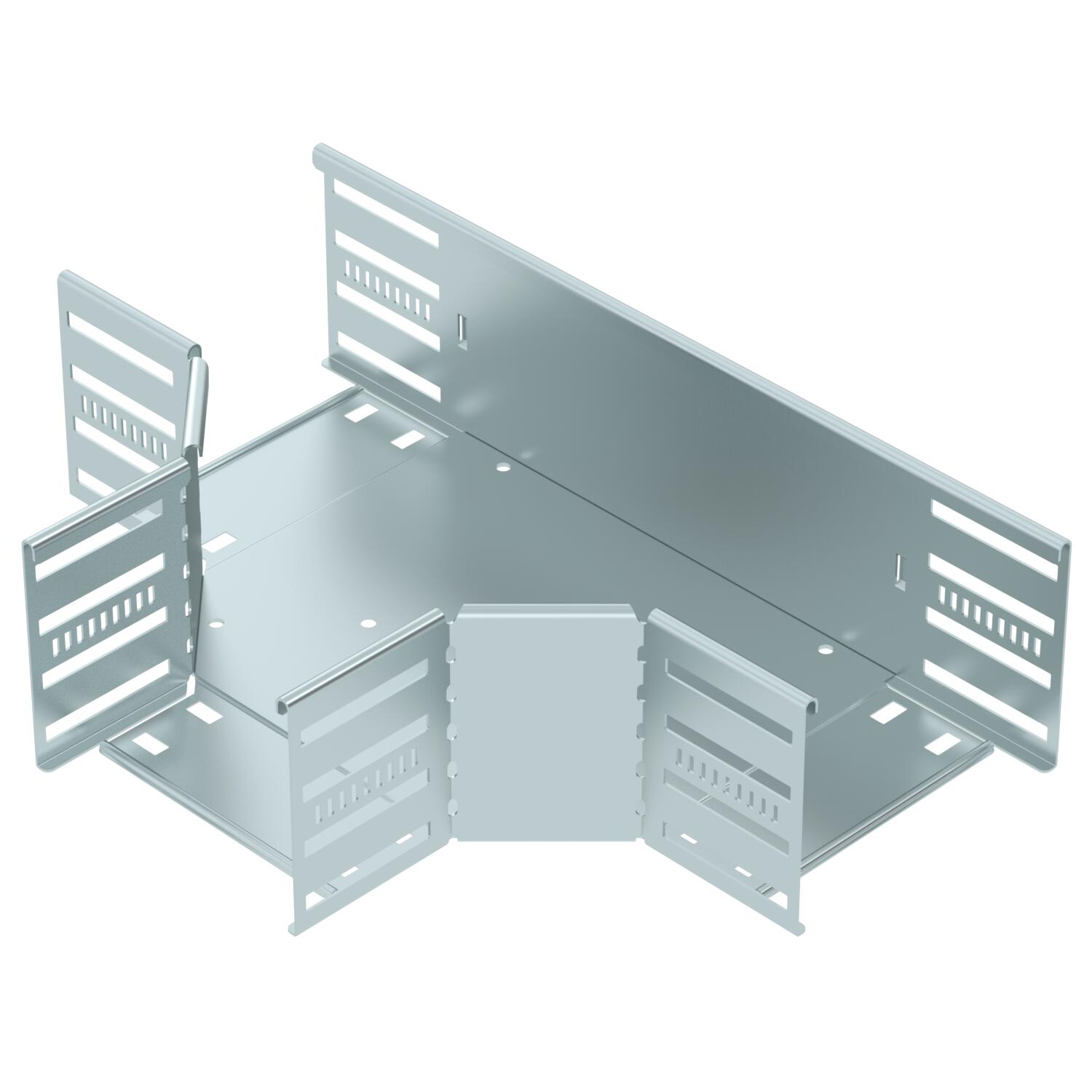

Popis výrobkuDíl T pro vytvoření vodorovné odbočky, tvarový díl pro naklapávací i šroubovací kabelové žlaby, výška bočnice 110 mm. Bezšroubová montáž pomocí dvojitých svorek nebo spojení pomocí šroubů s plochou kulovou hlavou FRS a matic kombi M6. Lze použít v interiéru. Upevňovací materiál je nutné objednat samostatně.
-
- Technické údaje
-
Technické údaje
Barva pozinkováno Doporučený počet šroubů 27 St. Druh spojky kabelového nosného systému Šroubovaný / upevněný svorkami Konstrukce Díl T vodorovný Materiál Ocel Nerezová ocel, mořená Ne Povrch pásově zinkováno Provedení pro velká rozpětí Ne Provedení spojky Integrovaná spojka Rozměr 110x150 Rozmístění otvorů NATO Ne Šířka odbočení 150 mm Teplotní rozsah použití, max. 120 °C Teplotní rozsah použití, min. -20 °C tloušťka bočnice 1,25 mm Tloušťka plechu 0,8 mm Zachování funkčnosti Ne Rozměry

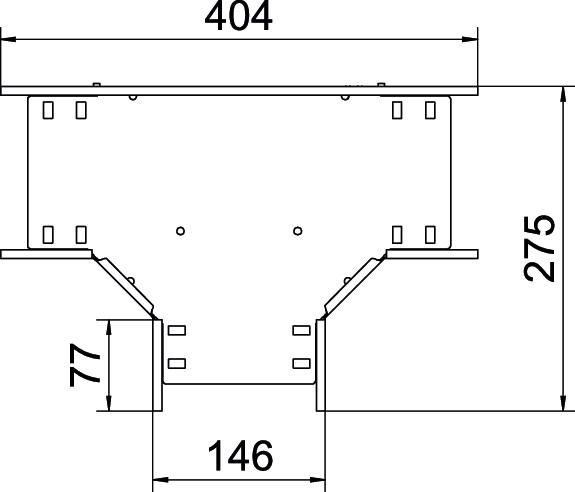

Rozměr B 150 mm Šířka 150 mm Výška 110 mm CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolébky po bránu 4,4593 kg CO2e / 1 Kus CO₂ Footprint (GWP) 4,4593 kg CO₂e Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) Množství Declared Unit Quantity (LCA) 1 - Všechny typy
-
Všechny typy
-
Systémové příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Víko dílu T FS
RTD 150 FS 6038602 1 Kus Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Dvojitá svorka pro montáž tvarového dílu A2
DOP A2 6035998 10 Kus - Ke stažení
-
