Díl T 110 FS
Obj. č. 6038310 | EAN 4012197347161
- Popis výrobku
-

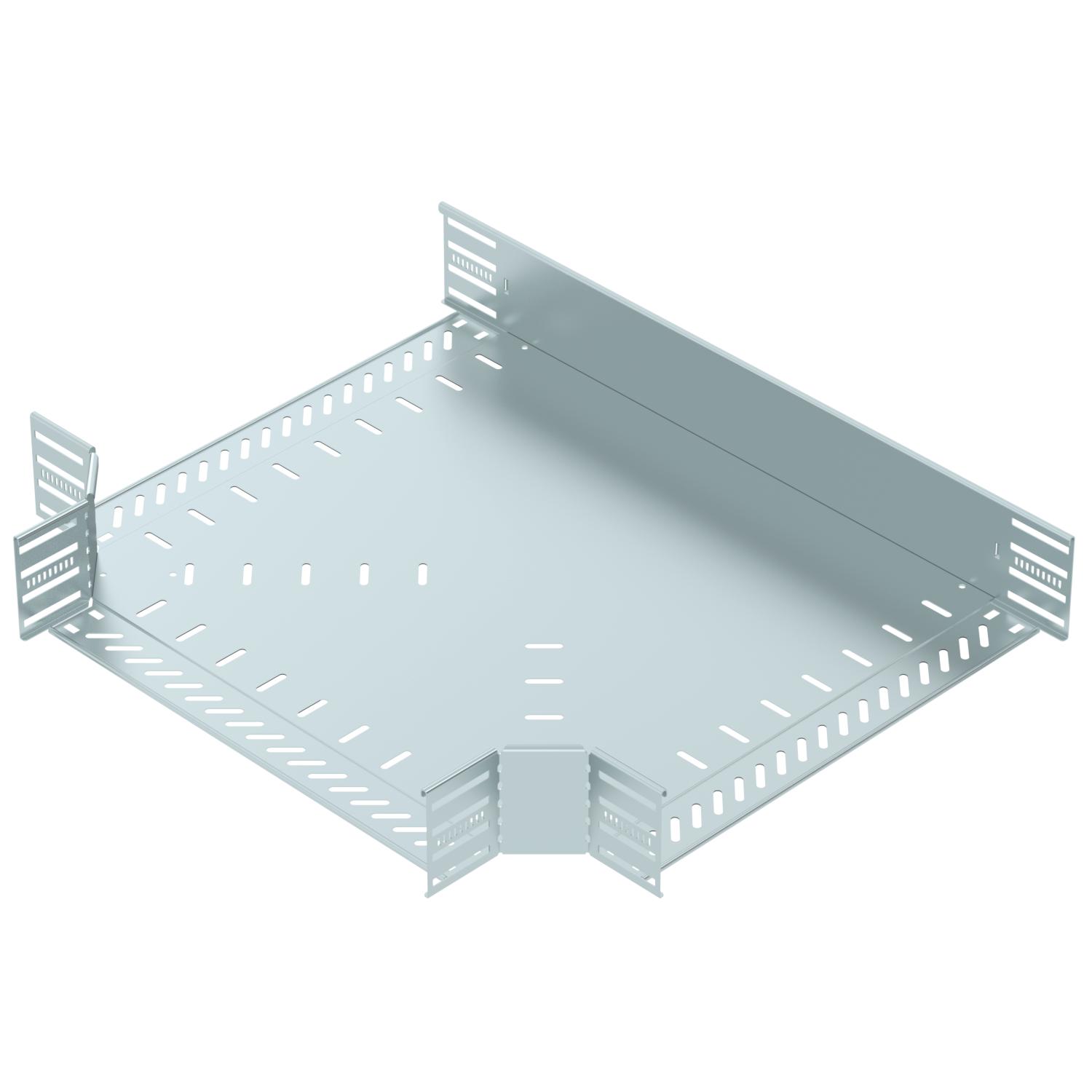

Popis výrobkuDíl T pro vytvoření vodorovné odbočky, tvarový díl pro naklapávací i šroubovací kabelové žlaby, výška bočnice 110 mm. Bezšroubová montáž pomocí dvojitých svorek nebo spojení pomocí šroubů s plochou kulovou hlavou FRS a matic kombi M6. Lze použít v interiéru. Upevňovací materiál je nutné objednat samostatně.
-
- Technické údaje
-
Technické údaje
Barva pozinkováno Doporučený počet šroubů 36 St. Druh spojky kabelového nosného systému Šroubovaný / upevněný svorkami Konstrukce Díl T vodorovný Materiál Ocel Nerezová ocel, mořená Ne Povrch pásově zinkováno Provedení pro velká rozpětí Ne Provedení spojky Integrovaná spojka Rozměr 110x500 Rozmístění otvorů NATO Ne Šířka odbočení 500 mm Teplotní rozsah použití, max. 120 °C Teplotní rozsah použití, min. -20 °C tloušťka bočnice 1,25 mm Tloušťka plechu 1 mm Zachování funkčnosti Ne Rozměry

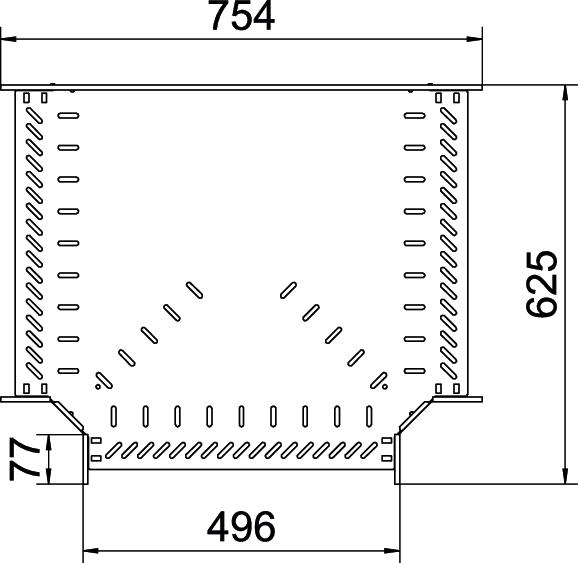

Rozměr B 500 mm Šířka 500 mm Výška 110 mm CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolébky po bránu 14,4543 kg CO2e / 1 Kus CO₂ Footprint (GWP) 14,4543 kg CO₂e Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) Množství Declared Unit Quantity (LCA) 1 - Všechny typy
-
Všechny typy
-
Systémové příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Víko dílu T FS
RTD 500 FS 6038610 1 Kus Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Dvojitá svorka pro montáž tvarového dílu A2
DOP A2 6035998 10 Kus - Ke stažení
-
Datový list RT 150 FS / 6038310 , 0.19MB , pdfEU prohlášení o shodě RT 150 FS / 6038310 , 0.12MB , pdfUK - Prohlášení shody RT 150 FS / 6038310 , 0.09MB , pdfREACH Prohlášení o shodě RT 150 FS / 6038310 , 0.12MB , pdfRoHS Prohlášení o shodě RT 150 FS / 6038310 , 0.13MB , pdfNávod k montáži Násuvné systémy kabelových žlabů Magic , 12.23MB , pdfNávod k montáži General information on the mounting , 2.65MB , pdf
