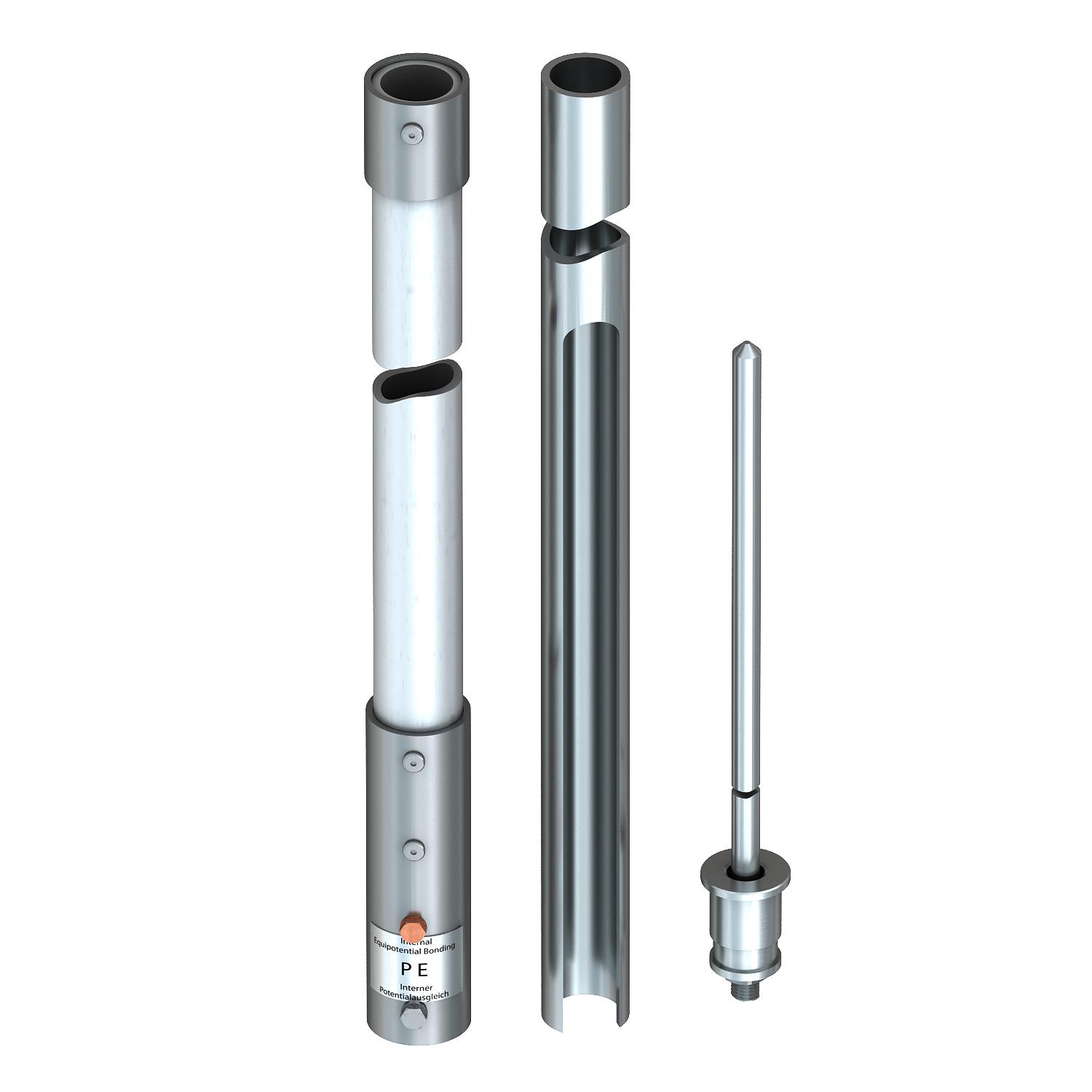

Izolovaný jímací stožár s vnitřně uloženým vedením isCon a bočním vývodem
Obj. č. 5408874 | EAN 4012196647804
- Popis výrobku
-
Popis výrobku• K uložení svodů OBO isCon® do trubky
• S bočním vývodem kabelu vhodným ke stojanům jímacích stožárů isFang s bočním vývodem typu isFang 3B-A
• Vhodný pro zatížení větrem podle eurokódu 1: DIN EN 1991-1-4
• Zkoušeno podle VDE V 0185-561-8 (IEC TS 62561-8)
• Stojací trubka a jímací hrot z hliníku
• Střední díl ze sklolaminátu
-
- Technické údaje
-
Technické údaje
Izolované provedení odolné proti vysokému napětí Ano Materiál Plast zesílený skelnými vlákny Připojení Kruhové vodiče Provedení Jímací tyč Rozměr 4000mm Rozměry

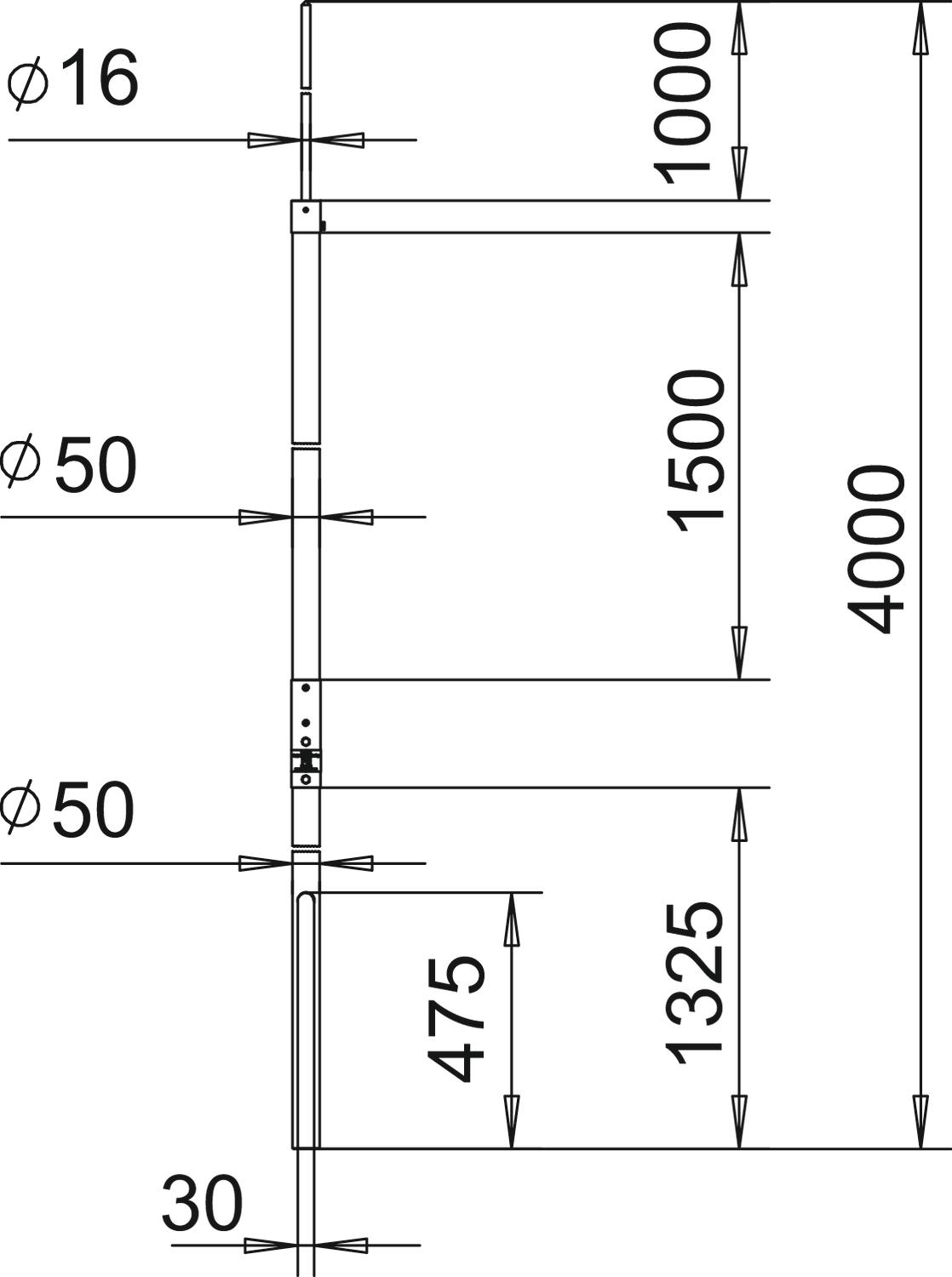

Délka 4000 mm Rozměr d min. 50 mm Rozměr H 1500 mm Rozměr A 1325 mm Rozměr B 1000 mm Rozměr L 4000 mm CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolébky po bránu 49,6043 kg CO2e / 1 Kus CO₂ Footprint (GWP) 49,6043 kg CO₂e Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) Množství Declared Unit Quantity (LCA) 1 - Všechny typy
-
Systémové příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.

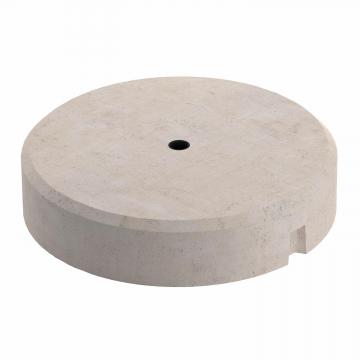

Betonový podstavec pro systém FangFix min. 16 kg
F-FIX-S16 5403227 1 Kus

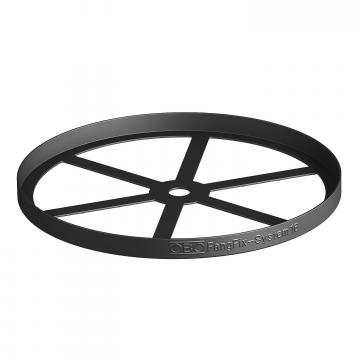

Základna pro podstavec FangFix 16 kg k montáži na stativ isFang se třemi nohami
F-FIX-B16 3B 5403238 10 Kus
Připojovací prvky IsCon®
isCon connect 5408022 2 Kus

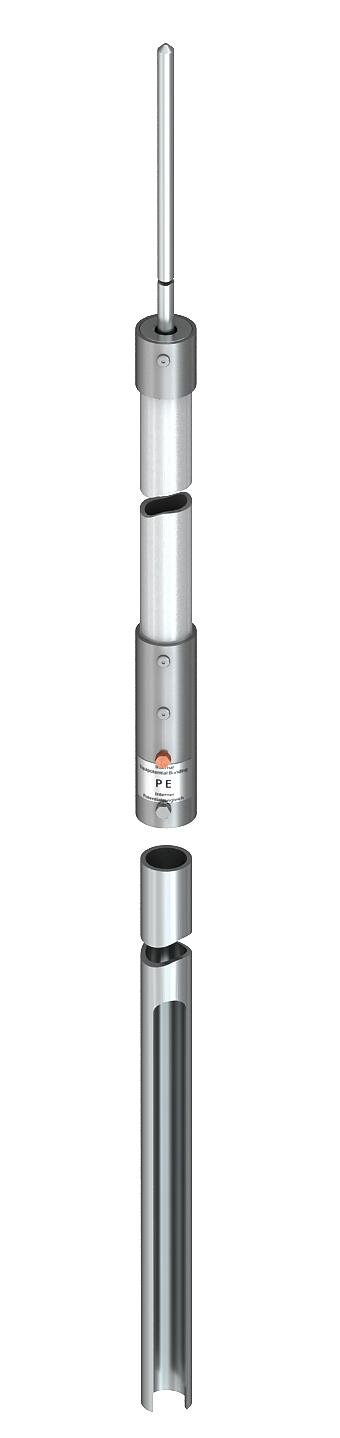

Připojovací prvek k instalaci do izolovaného jímacího stožáru isFang IN
isCon IN connect 5408024 1 Kus
Přípojka potenciálu pro isCon® Professional+ a isCon® Premium v izolovaném jímacím stožáru isFang IN
isCon IN PAE 5408031 1 Kus

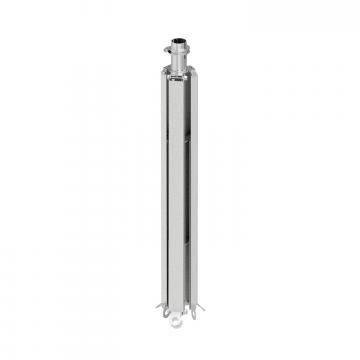

Stativ se třemi nohami isFang
isFang 3B-100 5408968 1 Kus - Ke stažení
-
Datový list isFang IN-A L4 / 5408874 , 0.19MB , pdfEU prohlášení o shodě isFang IN-A L4 / 5408874 , 0.06MB , pdfREACH Prohlášení o shodě isFang IN-A L4 / 5408874 , 0.12MB , pdfRoHS Prohlášení o shodě isFang IN-A L4 / 5408874 , 0.13MB , pdfNávod k montáži Kompletní návod k montáži isCon® , 6.15MB , pdf
