Izolovaný jímací stožár s vnitřně uloženým vedením isCon a bočním vývodem
Obj. č. 5408878 | EAN 4012196647828
- Popis výrobku
-
Popis výrobku• K uložení svodů OBO isCon® do trubky
• S bočním vývodem kabelu vhodným ke stojanům jímacích stožárů isFang s bočním vývodem typu isFang 3B-A
• Vhodný pro zatížení větrem podle eurokódu 1: DIN EN 1991-1-4
• Zkoušeno podle VDE V 0185-561-8 (IEC TS 62561-8)
• Stojací trubka a jímací hrot z hliníku
• Střední díl ze sklolaminátu
-
- Technické údaje
-
Technické údaje
Izolované provedení odolné proti vysokému napětí Ano Materiál Plast zesílený skelnými vlákny Odpovídá požadavkům ROHS Ano Připojení Kruhové vodiče Produktová řada ISCON Provedení Jímací tyč Rozměr 8000mm Rozměry

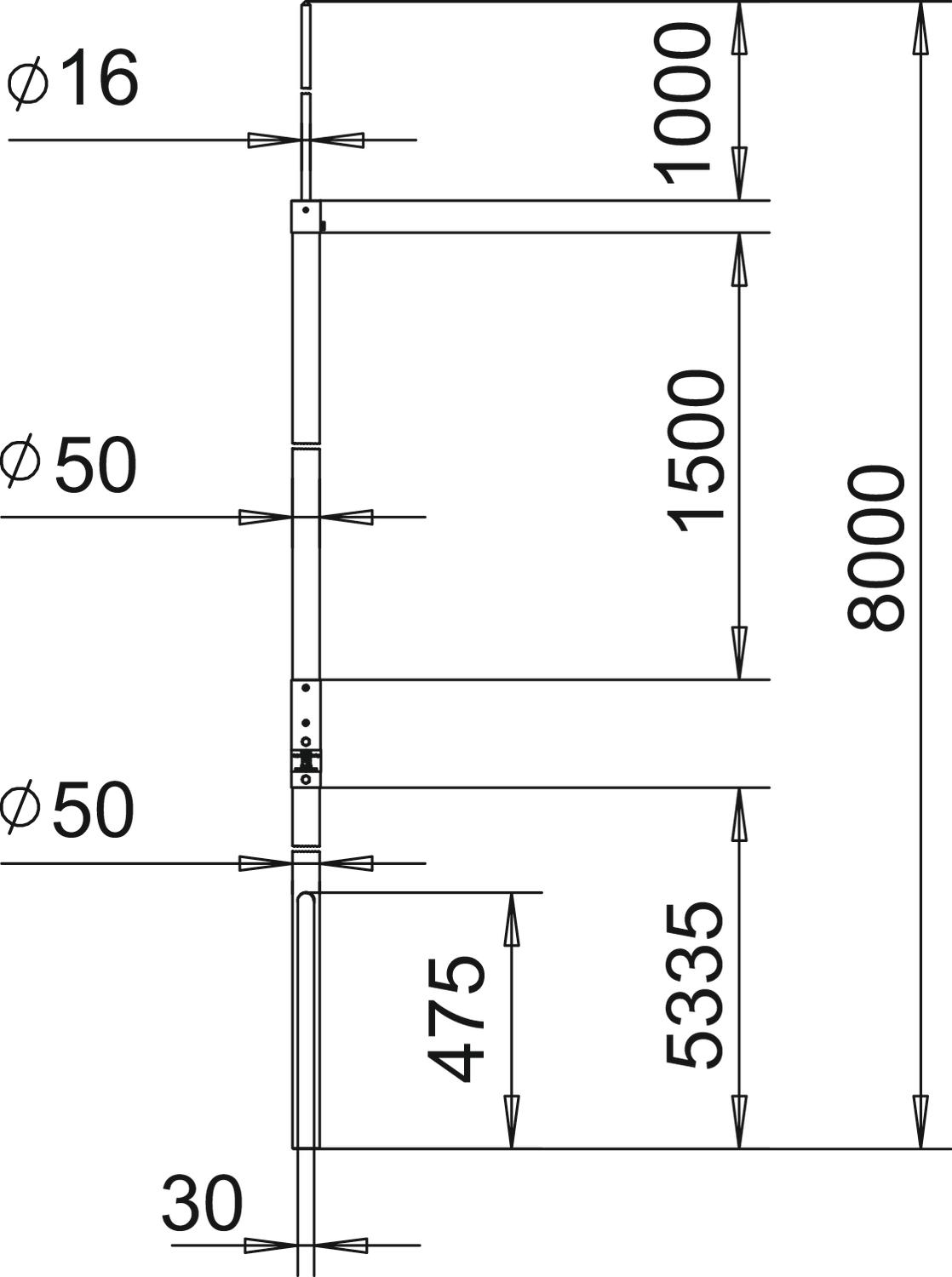

Délka 8000 mm Rozměr d min. 50 mm Rozměr H 1500 mm Rozměr A 5335 mm Rozměr B 1000 mm Rozměr L 8000 mm CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolébky po bránu 128,2923 kg CO2e / 1 Kus CO₂ Footprint (GWP) 128,2923 kg CO₂e Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200 Declared Unit Množství Declared Unit Quantity 1 - Všechny typy
-
Systémové příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Betonový podstavec pro systém FangFix min. 16 kg
F-FIX-S16 5403227 1 Kus
Základna pro podstavec FangFix 16 kg k montáži na stativ isFang se třemi nohami
F-FIX-B16 3B 5403238 10 Kus
Připojovací prvky IsCon®
isCon connect 5408022 2 Kus
Připojovací prvek k instalaci do izolovaného jímacího stožáru isFang IN
isCon IN connect 5408024 1 Kus
Přípojka potenciálu pro isCon® Professional+ a isCon® Premium v izolovaném jímacím stožáru isFang IN
isCon IN PAE 5408031 1 Kus
Stativ se třemi nohami isFang
isFang 3B-100 5408968 1 Kus - Ke stažení
-
Datový list isFang IN-A L8 / 5408878 , 0.19MB , pdfEU prohlášení o shodě isFang IN-A L8 / 5408878 , 0.06MB , pdfREACH Prohlášení o shodě isFang IN-A L8 / 5408878 , 0.12MB , pdfRoHS Prohlášení o shodě isFang IN-A L8 / 5408878 , 0.13MB , pdfNávod k montáži Kompletní návod k montáži isCon® , 6.15MB , pdf
