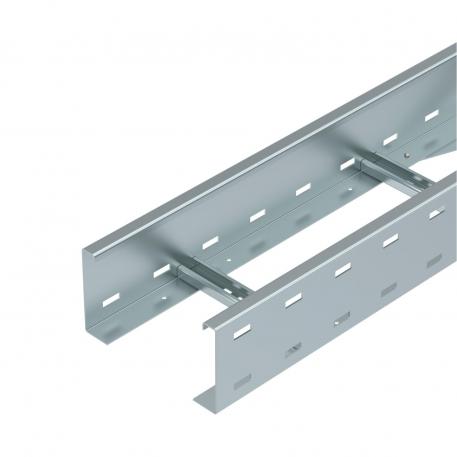

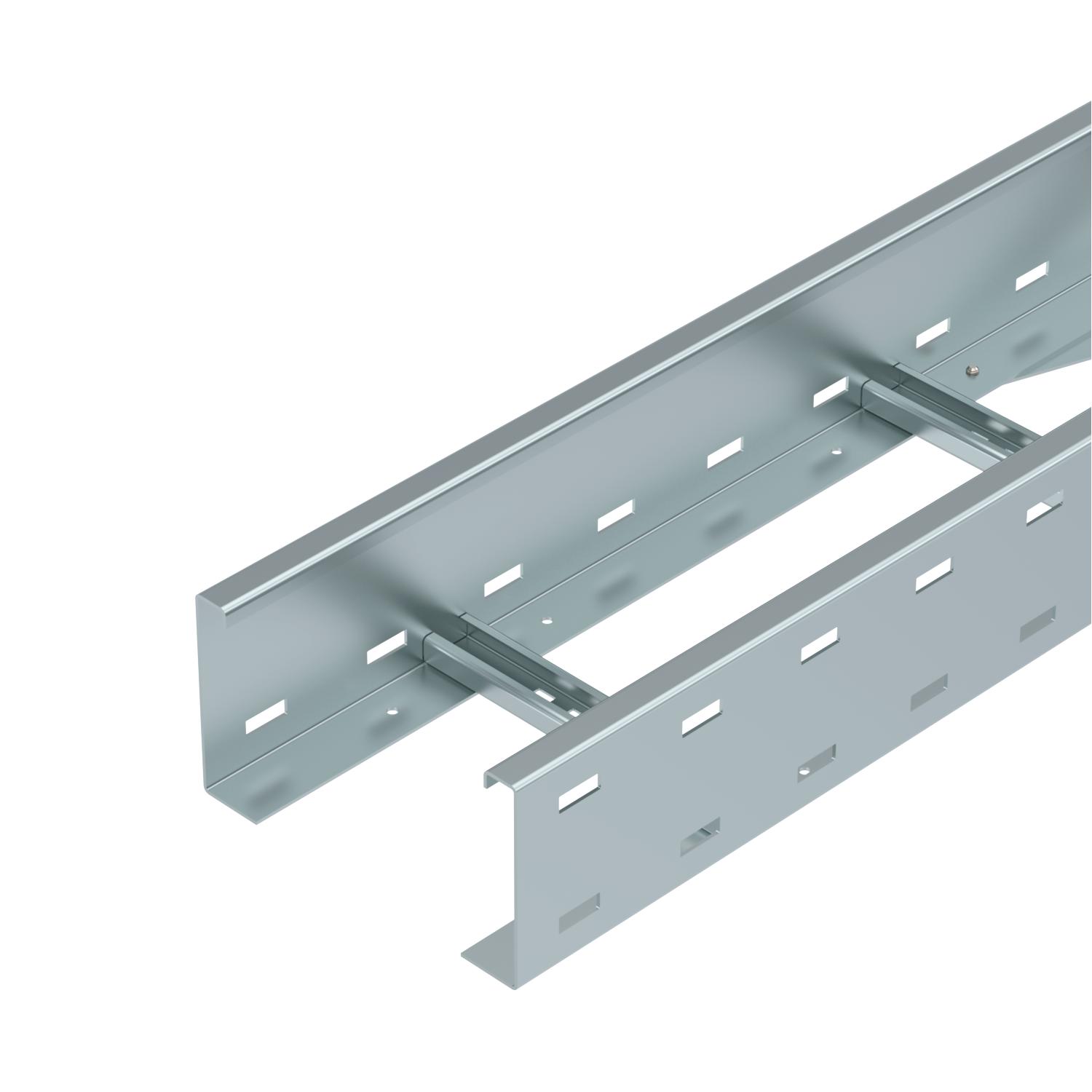

Kabelový žebřík pro velká rozpětí WKLG 110 FS
Obj. č. 6311008 | EAN 4012196883035
- Popis výrobku
-
Popis výrobkuKabelový žebřík pro velká rozpětí s děrovanou bočnicí o výšce 110 mm. Upevnění kabelů a vedení pomocí třmenové příchytky typu 2056.
Magnetický útlum stínění bez víka 10 dB, s víkem 15 dB.
Podélné spojky typu WRVL 110 je nutné zvlášť objednat.
-
- Technické údaje
-
Technické údaje
Barva pozinkováno Děrování bočnice Ano Materiál Ocel Nerezová ocel, mořená Ne Povrch pásově zinkováno Provedení bočnice Profil (otevřený) Provedení příček Profil děrovaný Provedení pro velká rozpětí Ano Rozměr 110 x 200 Rozměr 110x200x6000 tloušťka bočnice 2 mm Upevnění příčky Plně nýtováno Užitečný průřez 18600 mm² Užitečný průřez 186 cm² Zachování funkčnosti Ne Rozměry

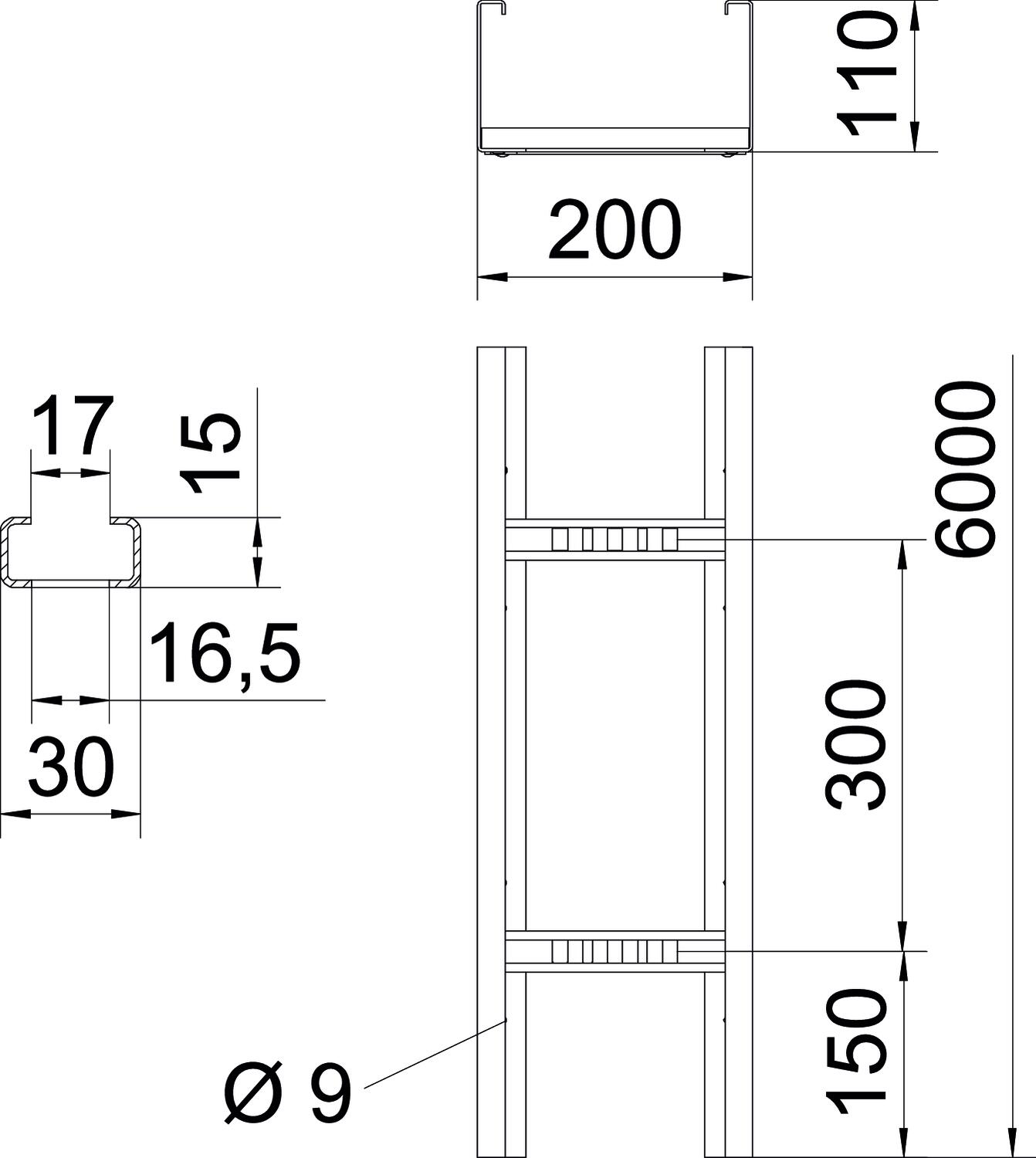

Délka 6000 mm Rozměr B 200 mm Rozměr L 6000 mm Šířka 200 mm Šířka výřezu, příčka 17,00 Výška 110 mm Zatížení
Vzdálenost podpěr 3,0 m 2,5 kN/m Vzdálenost podpěr 3,5 m 1,98 kN/m Vzdálenost podpěr 4,0 m 1,6 kN/m Vzdálenost podpěr 4,5 m 1,31 kN/m Vzdálenost podpěr 5,0 m 1,1 kN/m Vzdálenost podpěr 6,0 m 0,8 kN/m Vzdálenost podpěr 7,0 m 0,4 kN/m CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolébky po bránu 13,5242 kg CO2e / 1 metr CO₂ Footprint (GWP) 13,5242 kg CO₂e Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) m Declared Unit Quantity (LCA) 1 Technické údaje
Zatěžovací diagram kabelového žebříku pro velká rozpětí typu WKLG 110
- Všechny typy
-
Systémové příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Víko s otočnou západkou, FS
WDRL 1116 20 FS 6227422 3 m
Podélné spojky FS
WRVL 110 FS 6091164 2 Kus
Úhlová spojka 110 FS
WRWVK 110 FS 6091377 2 Kus
Ochranný kryt
SKHW 110 OR 6310398 20 Pár

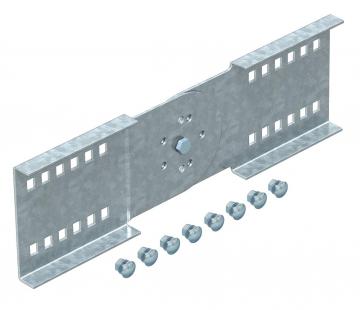

Kloubová spojka FS
WRGV 110 FS 6091318 2 Kus
Úhlová spojka pro velká rozpětí 110 FS
WRWVV 110 FS 6091379 2 Kus
Přepážka 85 FS
TSG 85 FS 6062114 3 m
90° oblouk 110 FS
WLB 90 112 FS 6312330 1 Kus

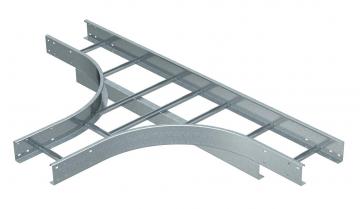

Odbočný díl T 110 FS
WLT 1120 FS 6312632 1 Kus - Ke stažení
-
Datový list WKLG 1120 FS / 6311008 , 0.30MB , pdfEU prohlášení o shodě WKLG 1120 FS / 6311008 , 0.13MB , pdfUK - Prohlášení shody WKLG 1120 FS / 6311008 , 0.09MB , pdfREACH Prohlášení o shodě WKLG 1120 FS / 6311008 , 0.12MB , pdfRoHS Prohlášení o shodě WKLG 1120 FS / 6311008 , 0.13MB , pdfEnvironmentální prohlášení o produktu (EPD) WKLG 1120 FS / 6311008 , 2.03MB , pdfNávod k montáži Wide span cable ladders , 7.96MB , pdfNávod k montáži General information on the mounting , 2.65MB , pdf
