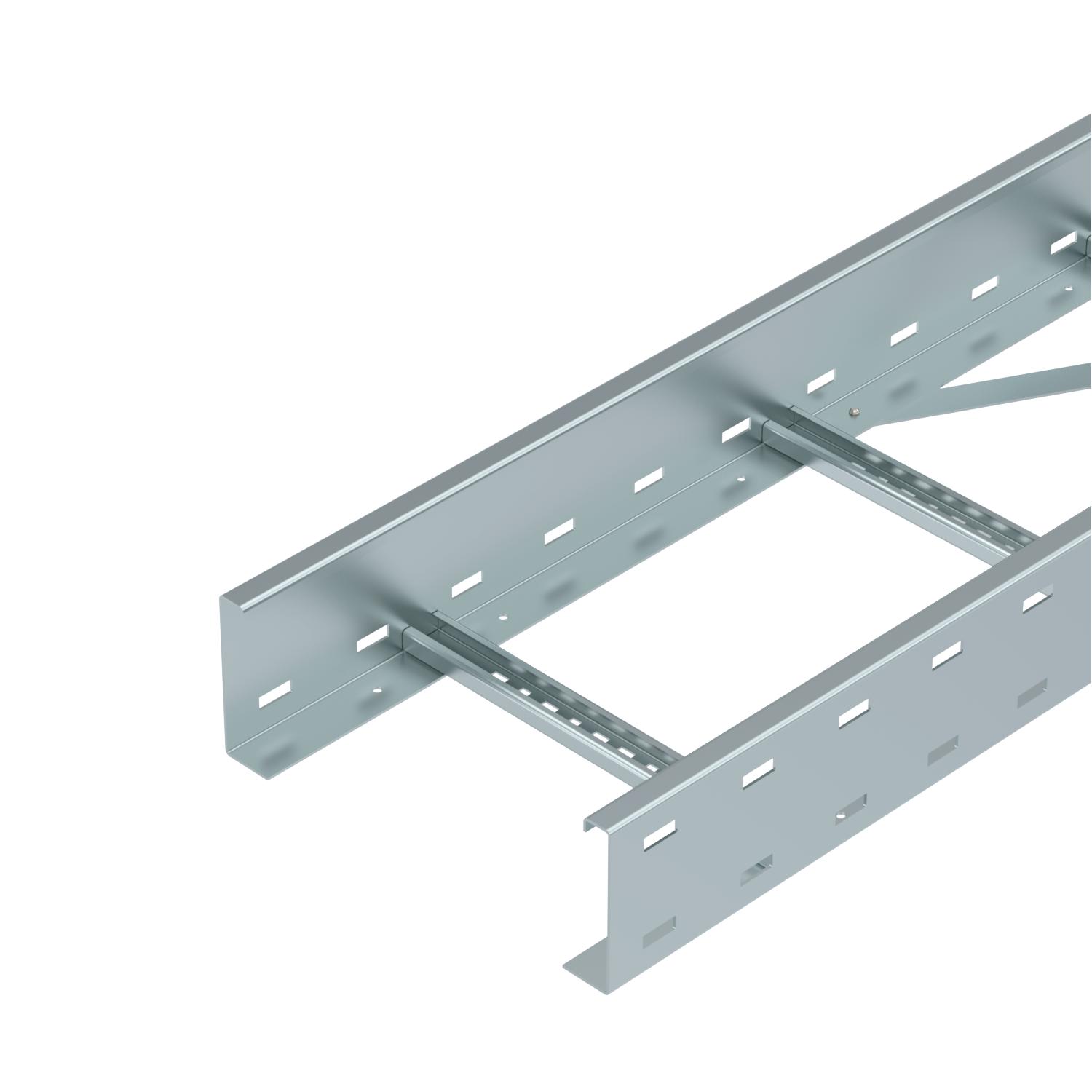

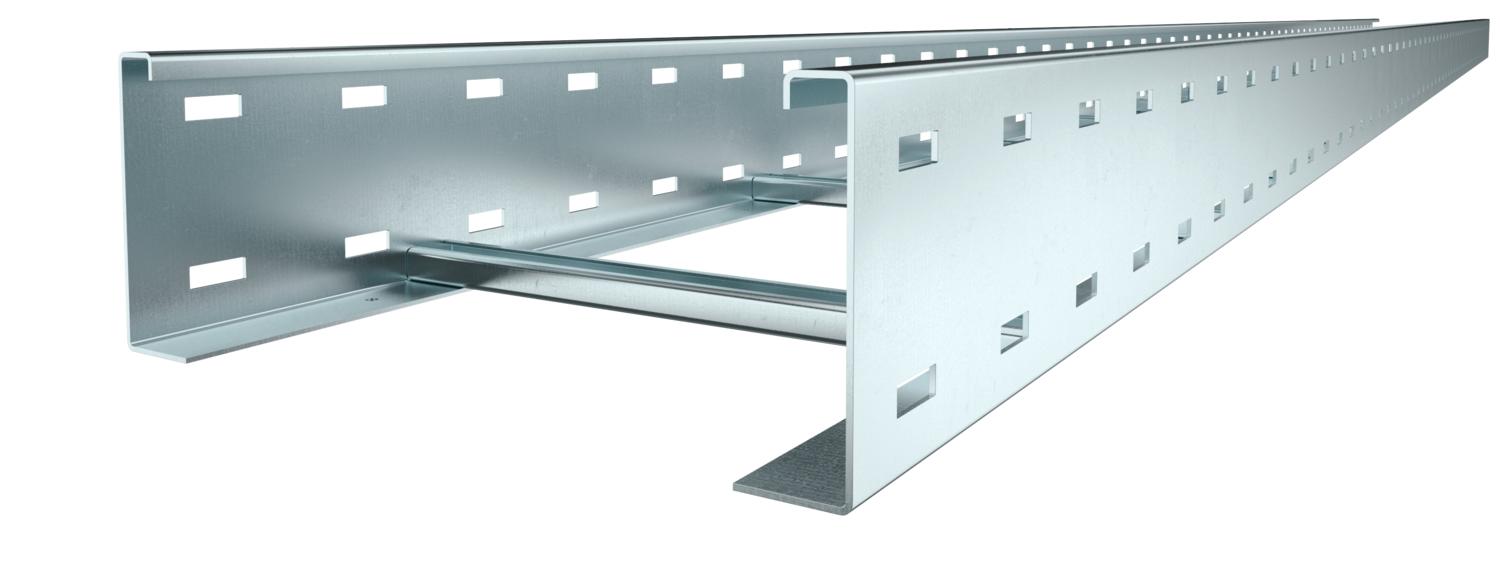

Kabelový žebřík pro velká rozpětí WKLG 110 FS
Obj. č. 6311012 | EAN 4012196883097
- Popis výrobku
-
Popis výrobkuKabelový žebřík pro velká rozpětí s děrovanou bočnicí o výšce 110 mm. Upevnění kabelů a vedení pomocí třmenové příchytky typu 2056.
Magnetický útlum stínění bez víka 10 dB, s víkem 15 dB.
Podélné spojky typu WRVL 110 je nutné zvlášť objednat.
-
- Technické údaje
-
Technické údaje
Barva pozinkováno Děrování bočnice Ano Materiál Ocel Nerezová ocel, mořená Ne Povrch pásově zinkováno Provedení bočnice Profil (otevřený) Provedení příček Profil děrovaný Provedení pro velká rozpětí Ano Rozměr 110x300x6000 Rozměr 110 x 300 tloušťka bočnice 2 mm Upevnění příčky Plně nýtováno Užitečný průřez 281 cm² Užitečný průřez 28100 mm² Zachování funkčnosti Ne Rozměry

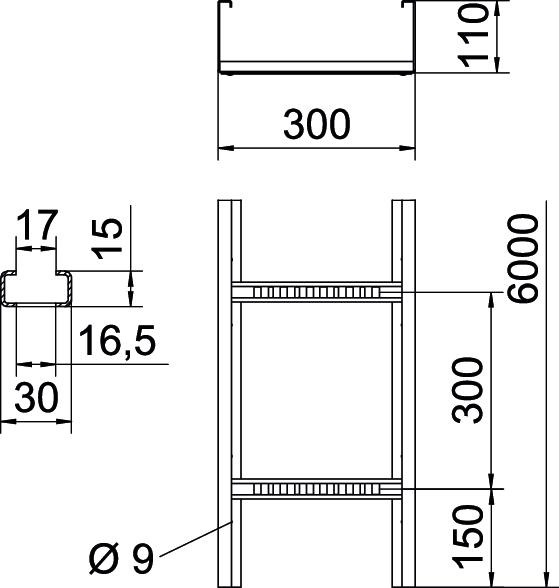

Délka 6000 mm Rozměr B 300 mm Rozměr L 6000 mm Šířka 300 mm Šířka výřezu, příčka 17,00 Výška 110 mm Zatížení
Vzdálenost podpěr 3,0 m 2,5 kN/m Vzdálenost podpěr 3,5 m 1,98 kN/m Vzdálenost podpěr 4,0 m 1,6 kN/m Vzdálenost podpěr 4,5 m 1,31 kN/m Vzdálenost podpěr 5,0 m 1,1 kN/m Vzdálenost podpěr 6,0 m 0,8 kN/m Vzdálenost podpěr 7,0 m 0,4 kN/m CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolébky po bránu 14,1294 kg CO2e / 1 metr CO₂ Footprint (GWP) 14,1294 kg CO₂e Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) m Declared Unit Quantity (LCA) 1 Technické údaje
Zatěžovací diagram kabelového žebříku pro velká rozpětí typu WKLG 110
- Všechny typy
-
Systémové příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Víko s otočnou západkou, FS
WDRL 1116 30 FS 6227430 3 m
Podélné spojky FS
WRVL 110 FS 6091164 2 Kus
Úhlová spojka 110 FS
WRWVK 110 FS 6091377 2 Kus
Ochranný kryt
SKHW 110 OR 6310398 20 Pár
Kloubová spojka FS
WRGV 110 FS 6091318 2 Kus
Úhlová spojka pro velká rozpětí 110 FS
WRWVV 110 FS 6091379 2 Kus
Přepážka 85 FS
TSG 85 FS 6062114 3 m
90° oblouk 110 FS
WLB 90 113 FS 6312349 1 Kus
Odbočný díl T 110 FS
WLT 1130 FS 6312640 1 Kus - Ke stažení
-
Datový list WKLG 1130 FS / 6311012 , 0.30MB , pdfEU prohlášení o shodě WKLG 1130 FS / 6311012 , 0.13MB , pdfUK - Prohlášení shody WKLG 1130 FS / 6311012 , 0.09MB , pdfREACH Prohlášení o shodě WKLG 1130 FS / 6311012 , 0.12MB , pdfRoHS Prohlášení o shodě WKLG 1130 FS / 6311012 , 0.13MB , pdfEnvironmentální prohlášení o produktu (EPD) WKLG 1130 FS / 6311012 , 2.03MB , pdfNávod k montáži General information on the mounting , 2.65MB , pdfNávod k montáži Wide span cable ladders , 7.96MB , pdf
