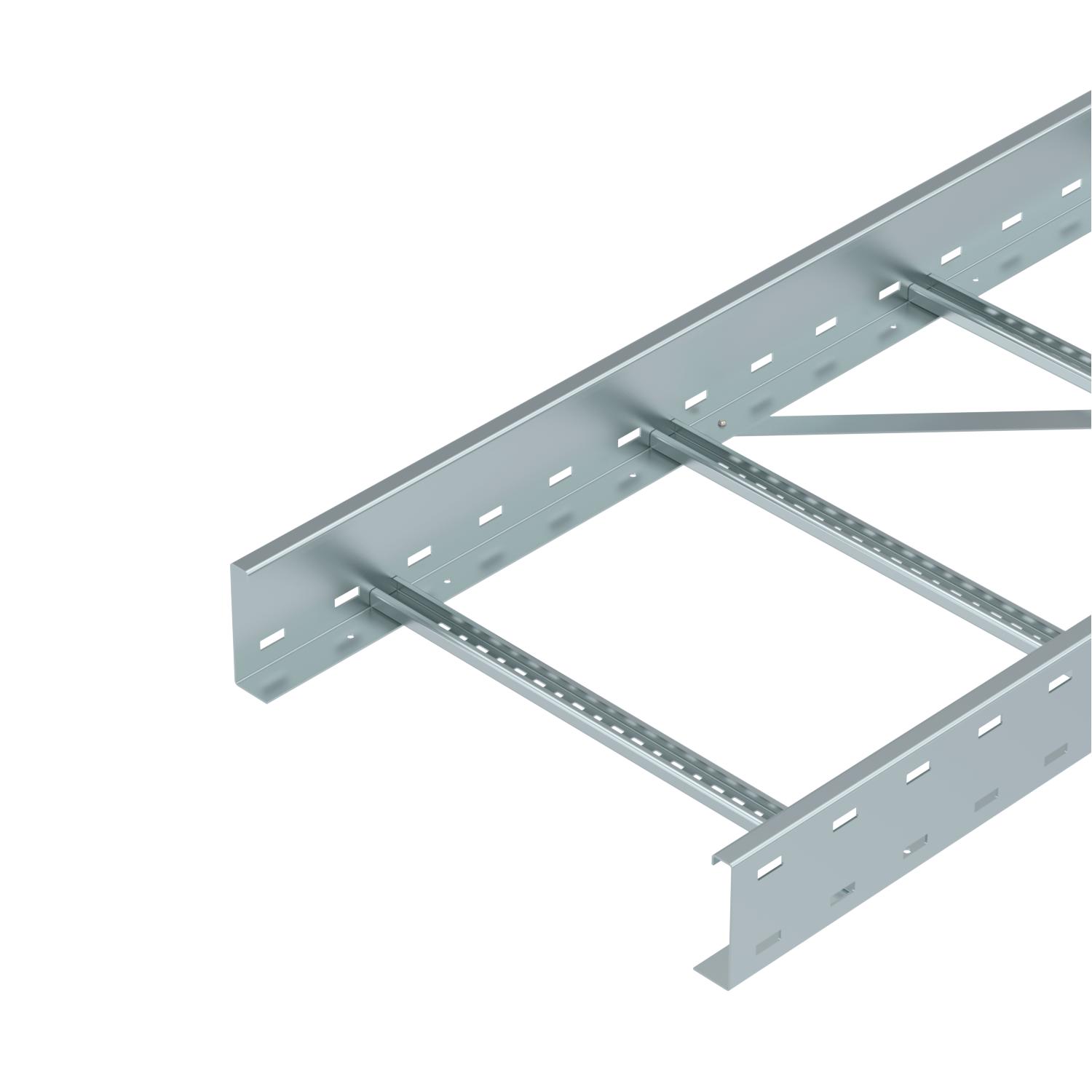

Kabelový žebřík pro velká rozpětí WKLG 110 FS
Obj. č. 6311020 | EAN 4012196883219
- Popis výrobku
-
Popis výrobkuKabelový žebřík pro velká rozpětí s děrovanou bočnicí o výšce 110 mm. Upevnění kabelů a vedení pomocí třmenové příchytky typu 2056.
Magnetický útlum stínění bez víka 10 dB, s víkem 15 dB.
Podélné spojky typu WRVL 110 je nutné zvlášť objednat.
-
- Technické údaje
-
Technické údaje

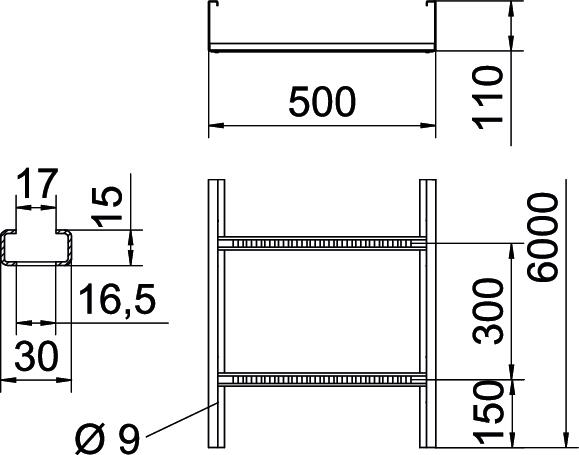

Barva pozinkováno Děrování bočnice Ano Materiál Ocel Nerezová ocel, mořená Ne Povrch pásově zinkováno Provedení bočnice Profil (otevřený) Provedení příček Profil děrovaný Provedení pro velká rozpětí Ano Rozměr 110x500x6000 Rozměr 110 x 500 tloušťka bočnice 2 mm Upevnění příčky Plně nýtováno Užitečný průřez 47100 mm² Užitečný průřez 471 cm² Zachování funkčnosti Ne Rozměry
Délka 6000 mm Rozměr B 500 mm Rozměr L 6000 mm Šířka 500 mm Šířka výřezu, příčka 17,00 Výška 110 mm Zatížení
Vzdálenost podpěr 3,0 m 2,9 kN/m Vzdálenost podpěr 3,5 m 2,48 kN/m Vzdálenost podpěr 4,0 m 2,1 kN/m Vzdálenost podpěr 4,5 m 1,78 kN/m Vzdálenost podpěr 5,0 m 1,5 kN/m Vzdálenost podpěr 6,0 m 1 kN/m Vzdálenost podpěr 7,0 m 0,7 kN/m CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolébky po bránu 15,3508 kg CO2e / 1 metr CO₂ Footprint (GWP) 15,3508 kg CO₂e Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) m Declared Unit Quantity (LCA) 1 Technické údaje
Zatěžovací diagram kabelového žebříku pro velká rozpětí typu WKLG 110
- Všechny typy
-
Systémové příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Víko s otočnou západkou, FS
WDRL 1116 50 FS 6227457 3 m
Podélné spojky FS
WRVL 110 FS 6091164 2 Kus
Úhlová spojka 110 FS
WRWVK 110 FS 6091377 2 Kus
Ochranný kryt
SKHW 110 OR 6310398 20 Pár
Kloubová spojka FS
WRGV 110 FS 6091318 2 Kus
Úhlová spojka pro velká rozpětí 110 FS
WRWVV 110 FS 6091379 2 Kus
Přepážka 85 FS
TSG 85 FS 6062114 3 m
90° oblouk 110 FS
WLB 90 115 FS 6312365 1 Kus
Odbočný díl T 110 FS
WLT 1150 FS 6312667 1 Kus - Ke stažení
-
