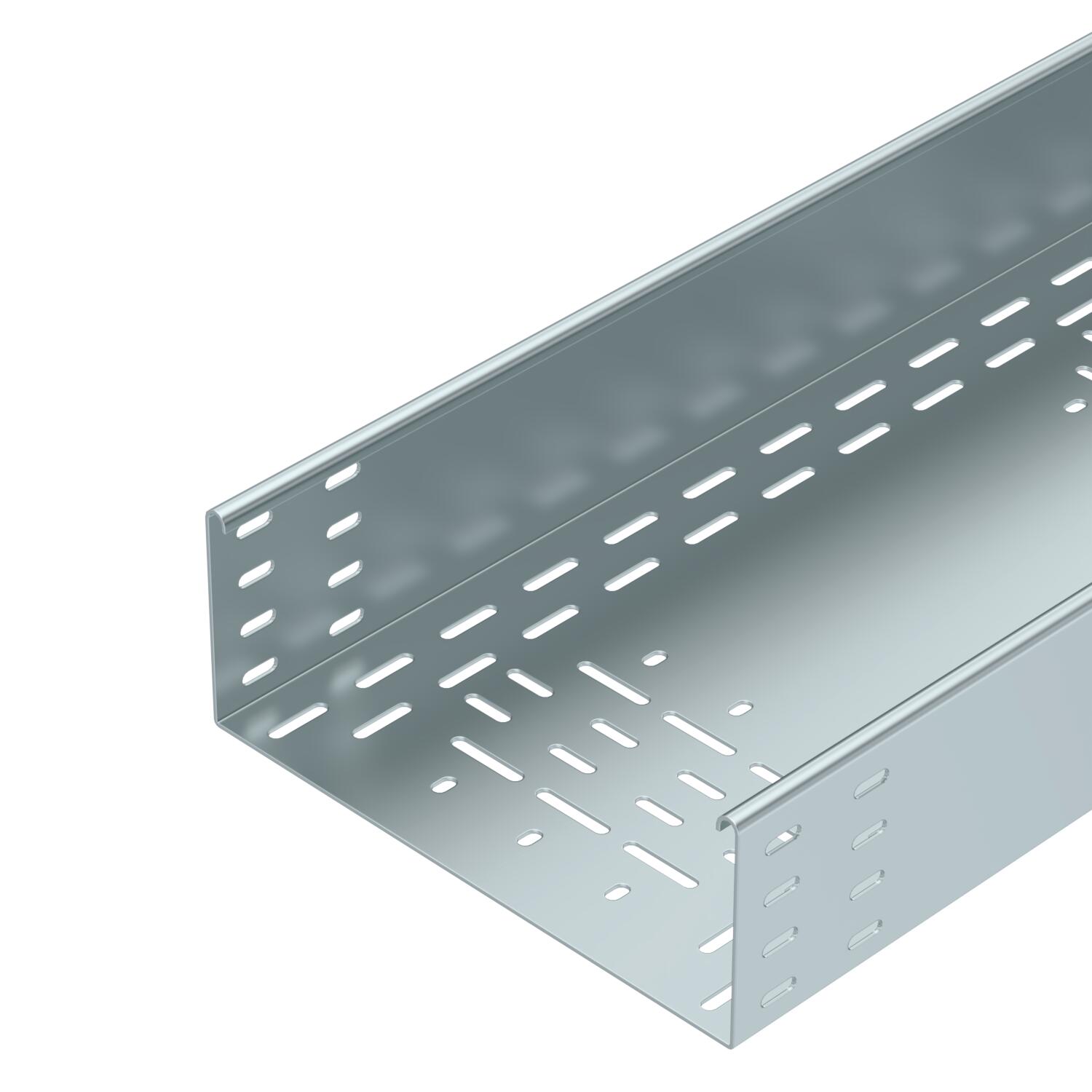

Kabelový žlab BKRS 110 FS

Obj. č. / Typ

Délka	3000 mm

Šířka

Tloušťka plechu	2 mm

Zachování funkčnosti	Ne

Materiál	Ocel

Povrch	pásově zinkováno

Popis výrobku

Popis výrobku

Systém těžkých pochozích kabelových žlabů BKRS s děrovaným dnem, výška bočnice 110 mm.

Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.

Kabelový žlab je na obou stranách děrován pro spojky.

Podélné spojky je nutné podle potřeby zvlášť objednat.

Technické údaje

Barva	pozinkováno
Děrování bočnice	Ne
Druh spojky kabelového nosného systému	šroubovaný
Materiál	Ocel
Montážní děrování ve dně	Ano
Nerezová ocel, mořená	Ne
Odpovídá požadavkům ROHS	Ano
Povrch	pásově zinkováno
Produktová řada	Řada BKRS
Provedení pro velká rozpětí	Ne

Provedení spojky	bez spojky

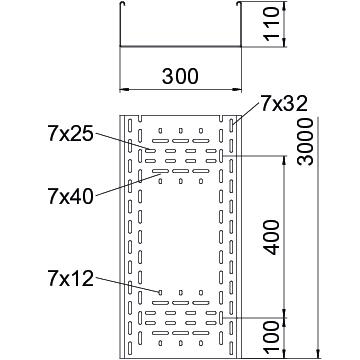

Rozměr	110x300x3000
Rozmístění otvorů NATO	Ne
S vrchním dílem	Ne
Tloušťka plechu	0,08 in
Tloušťka plechu	2 mm
Typ zkušebního zatížení podle IEC 61537	Typ II
Užitečný průřez	32600 mm²
Užitečný průřez	326 cm²
Zachování funkčnosti	Ne

Vzdálenost podpěr 1,5 m	3,44 kN/m
Vzdálenost podpěr 2,0 m	3,33 kN/m

Vzdálenost podpěr 2,5 m	2,61 kN/m
Vzdálenost podpěr 3,0 m	2,08 kN/m

CO2 stopa (GWP) od kolébky po bránu	19,0653 kg CO2e / 1 metr
CO₂ Footprint (GWP)	19,0653 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200

Declared Unit	m
Declared Unit Quantity	1

Všechny typy

Všechny typy

Typ	Délka	Šířka	Tloušťka plechu	Zachování funkčnosti	Materiál	Povrch	Obj. č.	Množství	Nejm. prod. jedn.
BKRS 1110 FS	3000 mm	100 mm	2 mm	Ne	Ocel	pásově zinkováno	6061981	m	3 m
BKRS 1120 FS	3000 mm	200 mm	2 mm	Ne	Ocel	pásově zinkováno	6061983	m	3 m
BKRS 1130 FS	3000 mm	300 mm	2 mm	Ne	Ocel	pásově zinkováno	6061985	m	3 m
BKRS 1140 FS	3000 mm	400 mm	2 mm	Ne	Ocel	pásově zinkováno	6061987	m	3 m
BKRS 1150 FS	3000 mm	500 mm	2 mm	Ne	Ocel	pásově zinkováno	6061989	m	3 m
BKRS 1160 FS	3000 mm	600 mm	2 mm	Ne	Ocel	pásově zinkováno	6061991	m	3 m

Příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.

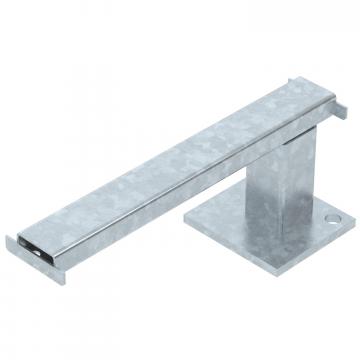

Opěrný výložník BKRS FT	STA BKRS 300 FT	6044545	Kus	1 Kus
Podpěrný profil 100 FS	STP Z 1030 FS	6044585	Kus	1 Kus

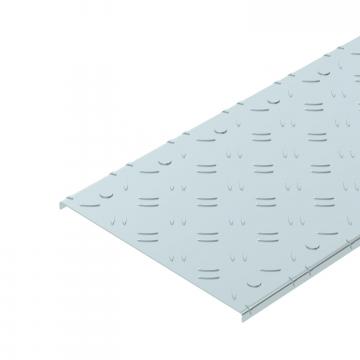

Víko z rýhovaného plechu DBKR FS	DBKR 300 FS	6049123	m	3 m
Podélná a úhlová spojka 110 FS	RLVL 110 FS	6067131	Kus	10 Kus
Redukční úhelník a zakončení 110 FS	RWEB 130 FS	7111304	Kus	1 Kus

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Spona víka G	DK DBKR G	6049280	Kus	30 Kus
Protiprachový prvek a spojovací lišta FS	SSE SSLB 300 FS	6049294	Kus	1 Kus
Přepážka, tvar Z 110 FS	TSG110Z BKRS FS	6062391	m	3 m
