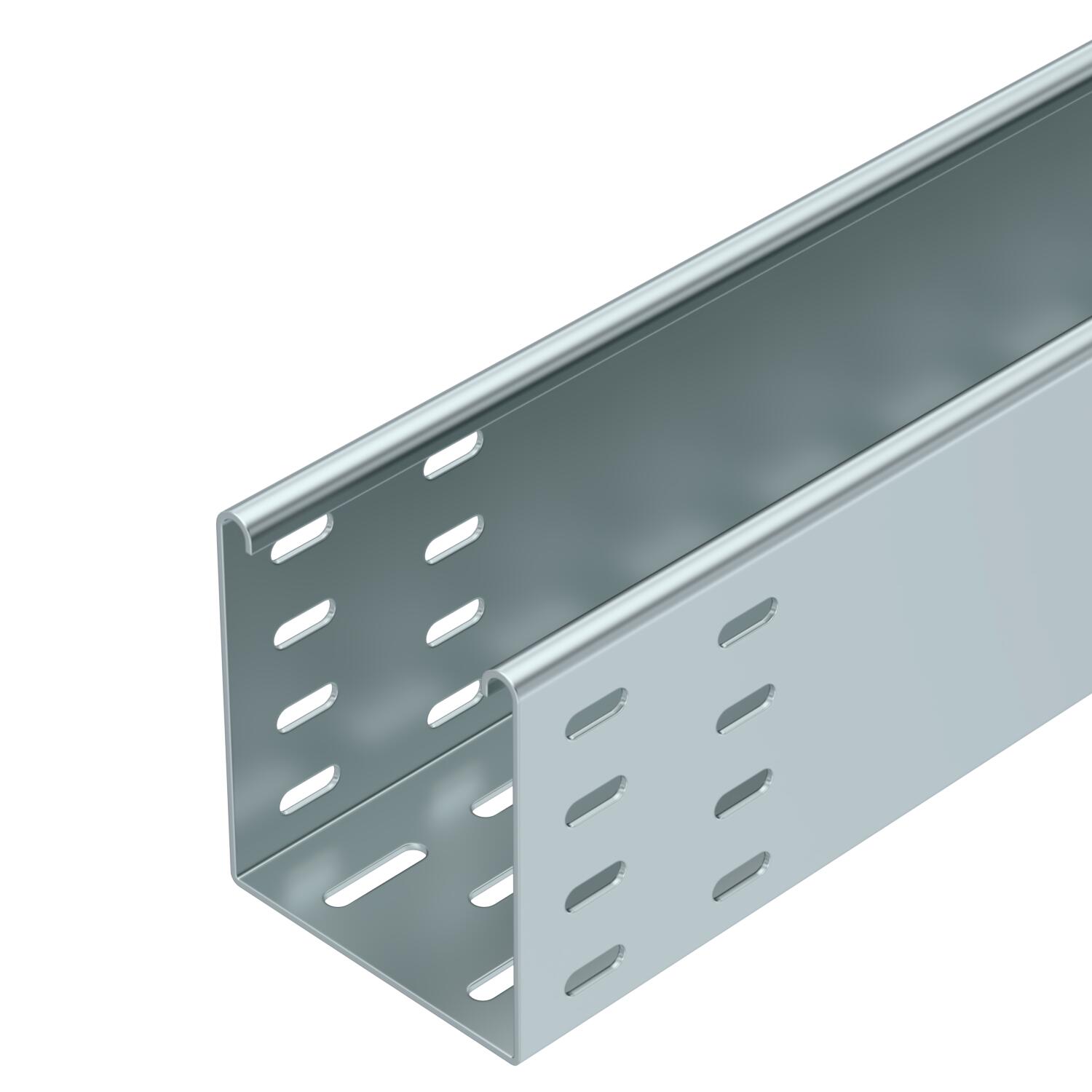

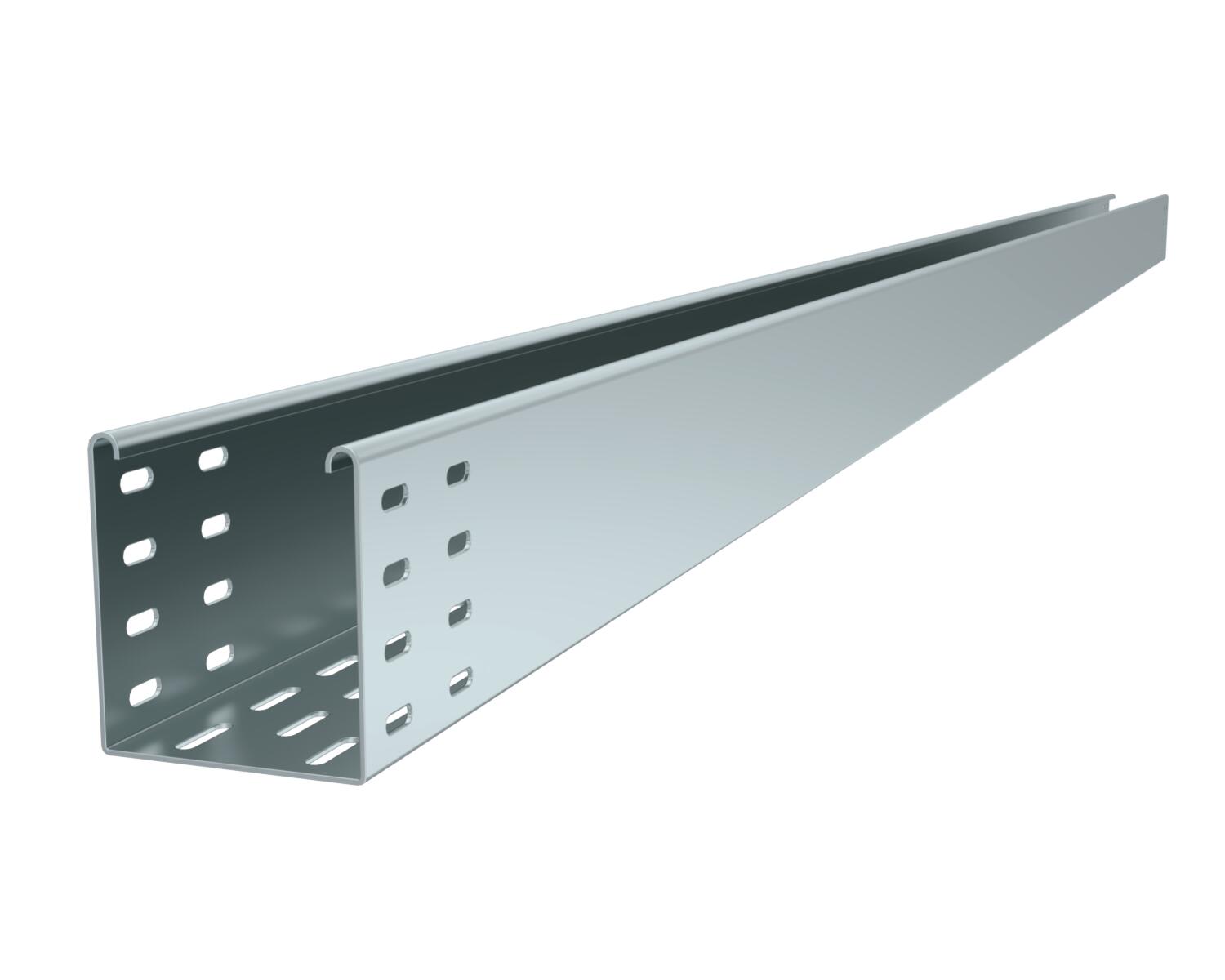

Kabelový žlab BKRS 110 FS

Obj. č. / Typ

Délka	3000 mm

Šířka

Tloušťka plechu	2 mm

Zachování funkčnosti	Ne

Materiál	Ocel

Povrch	pásově zinkováno

Popis výrobku

Popis výrobku

Systém těžkých pochozích kabelových žlabů BKRS s děrovaným dnem, výška bočnice 110 mm.
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.

Kabelový žlab je na obou stranách děrován pro spojky.

Podélné spojky je nutné podle potřeby zvlášť objednat.

Technické údaje

Barva	pozinkováno
Děrování bočnice	Ne
Druh spojky kabelového nosného systému	šroubovaný
Materiál	Ocel
Montážní děrování ve dně	Ano
Nerezová ocel, mořená	Ne
Povrch	pásově zinkováno
Provedení pro velká rozpětí	Ne
Provedení spojky	bez spojky

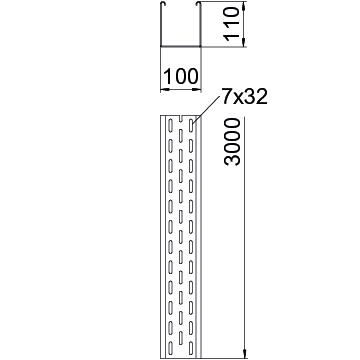

Rozměr	110x100x3000
Rozmístění otvorů NATO	Ne
S vrchním dílem	Ne
Tloušťka plechu	2 mm
Tloušťka plechu	0,08 in
Typ zkušebního zatížení podle IEC 61537	Typ II
Užitečný průřez	106 cm²
Užitečný průřez	10600 mm²
Zachování funkčnosti	Ne

Vzdálenost podpěr 1,5 m	5,07 kN/m
Vzdálenost podpěr 2,0 m	4,75 kN/m

Vzdálenost podpěr 2,5 m	2,73 kN/m
Vzdálenost podpěr 3,0 m	2 kN/m

CO2 stopa (GWP) od kolébky po bránu	12,0361 kg CO2e / 1 metr
CO₂ Footprint (GWP)	12,0361 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200

Declared Unit (LCA)	m
Declared Unit Quantity (LCA)	1

Všechny typy

Všechny typy

Typ	Délka	Šířka	Tloušťka plechu	Zachování funkčnosti	Materiál	Povrch	Obj. č.	Množství	Nejm. prod. jedn.
BKRS 1110 FS	3000 mm	100 mm	2 mm	Ne	Ocel	pásově zinkováno	6061981	m	3 m
BKRS 1120 FS	3000 mm	200 mm	2 mm	Ne	Ocel	pásově zinkováno	6061983	m	3 m
BKRS 1130 FS	3000 mm	300 mm	2 mm	Ne	Ocel	pásově zinkováno	6061985	m	3 m
BKRS 1140 FS	3000 mm	400 mm	2 mm	Ne	Ocel	pásově zinkováno	6061987	m	3 m
BKRS 1150 FS	3000 mm	500 mm	2 mm	Ne	Ocel	pásově zinkováno	6061989	m	3 m
BKRS 1160 FS	3000 mm	600 mm	2 mm	Ne	Ocel	pásově zinkováno	6061991	m	3 m

Příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.

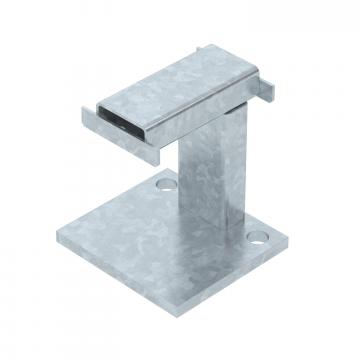

Opěrný výložník BKRS FT	STA BKRS 100 FT	6044541	Kus	1 Kus
Podpěrný profil 100 FS	STP Z 1010 FS	6044581	Kus	1 Kus

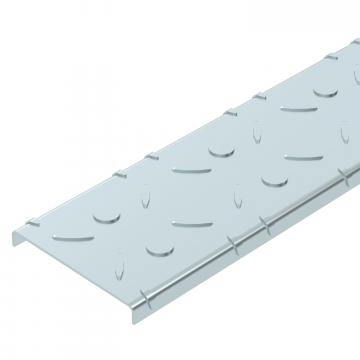

Víko z rýhovaného plechu DBKR FS	DBKR 100 FS	6049119	m	3 m
Podélná a úhlová spojka 110 FS	RLVL 110 FS	6067131	Kus	10 Kus
Redukční úhelník a zakončení 110 FS	RWEB 110 FS	7111096	Kus	1 Kus

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Spona víka G	DK DBKR G	6049280	Kus	30 Kus
Protiprachový prvek a spojovací lišta FS	SSE SSLB 100 FS	6049290	Kus	1 Kus
Přepážka, tvar Z 110 FS	TSG110Z BKRS FS	6062391	m	3 m
