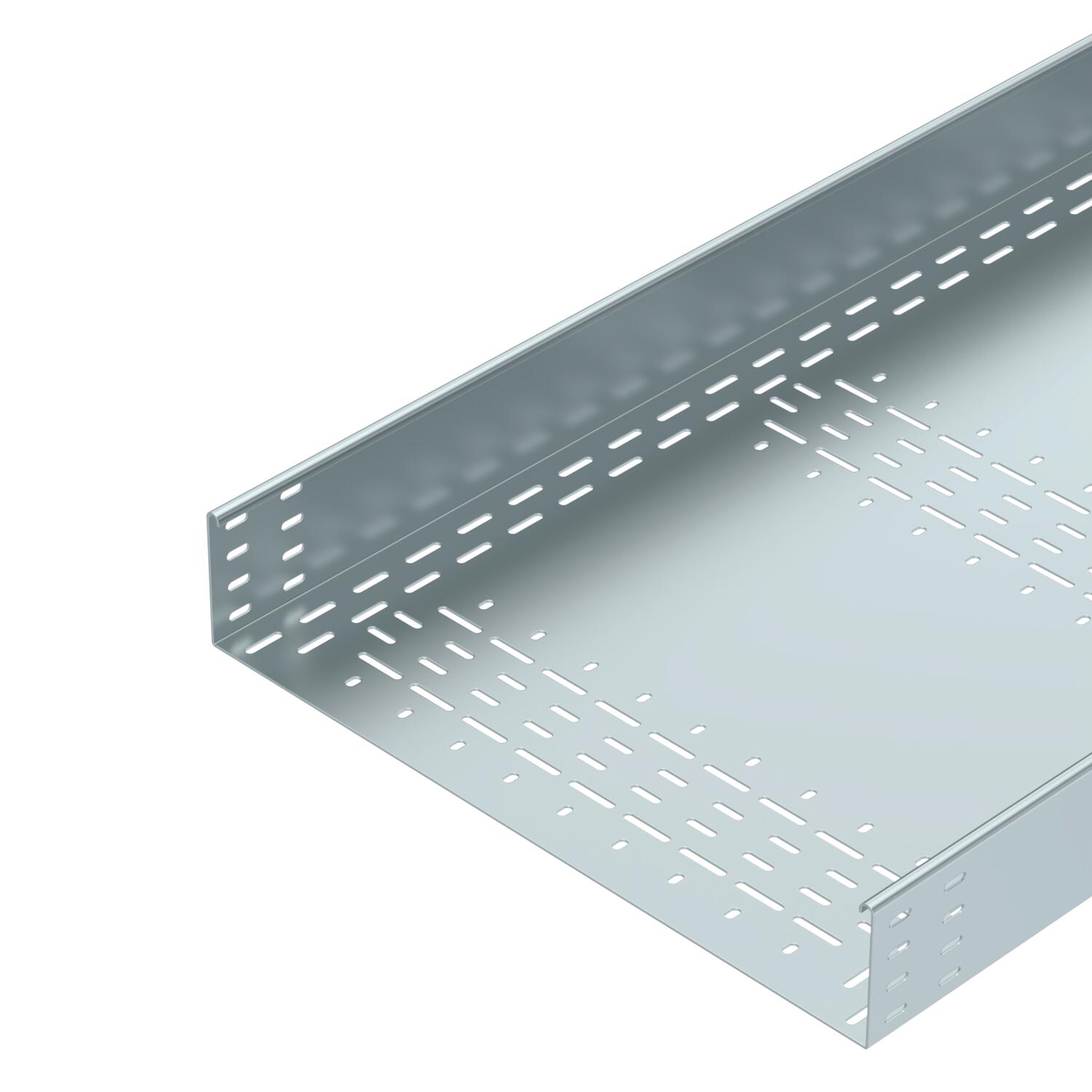

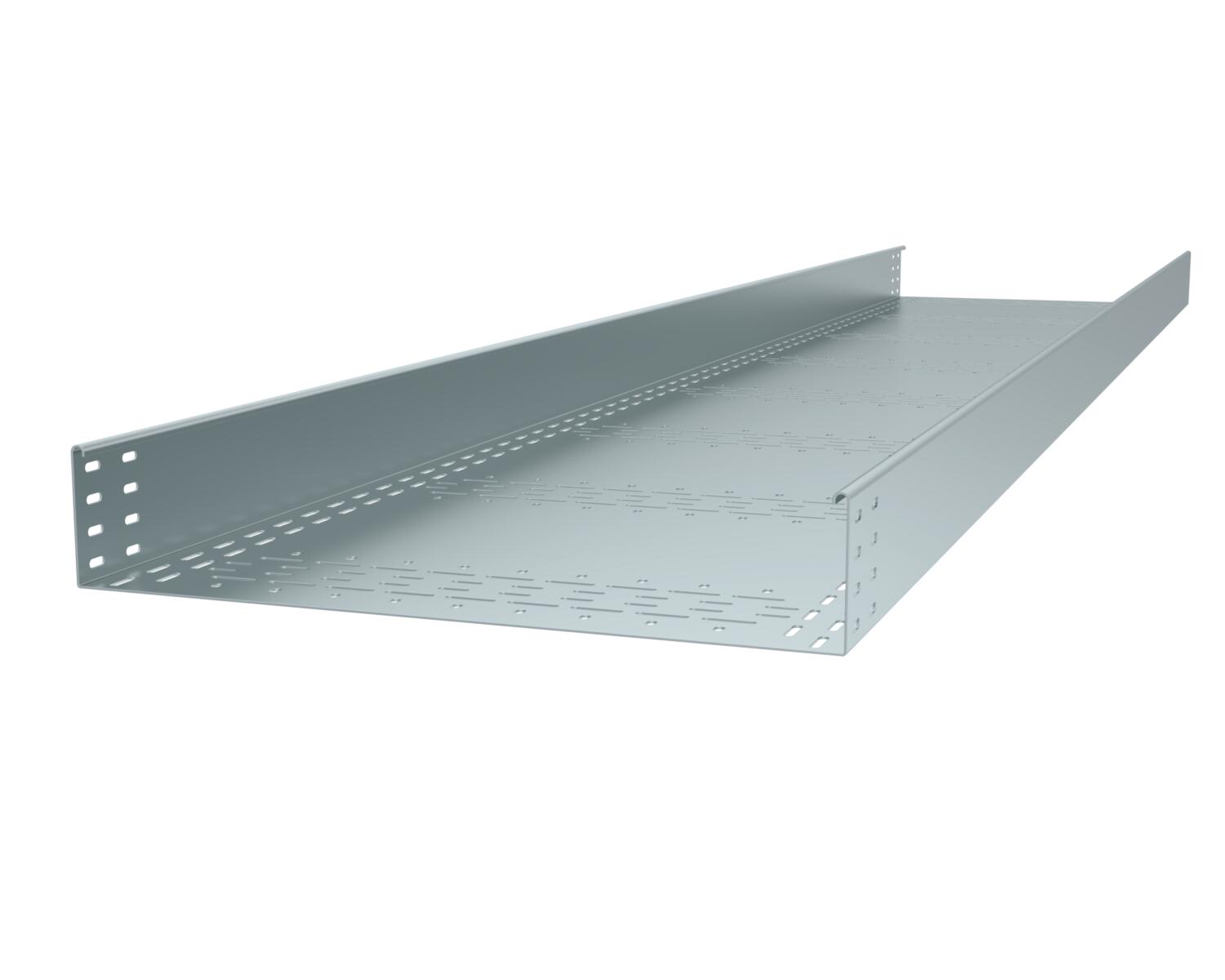

Kabelový žlab BKRS 110 FS

Obj. č. / Typ

Délka	3000 mm

Šířka

Tloušťka plechu	2 mm

Zachování funkčnosti	Ne

Materiál	Ocel

Povrch	pásově zinkováno

Popis výrobku

Popis výrobku

Systém těžkých pochozích kabelových žlabů BKRS s děrovaným dnem, výška bočnice 110 mm.

Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.

Kabelový žlab je na obou stranách děrován pro spojky.

Podélné spojky je nutné podle potřeby zvlášť objednat.

Technické údaje

Barva	pozinkováno
CO2 stopa (GWP) od kolébky po bránu	29,6165 kg CO2e / 1 metr
Délka	3000 mm
Délka	10 ft
Děrování bočnice	Ne
Druh spojky kabelového nosného systému	šroubovaný
Materiál	Ocel
Montážní děrování ve dně	Ano
Nerezová ocel, mořená	Ne
Povrch	pásově zinkováno
Provedení pro velká rozpětí	Ne
Provedení spojky	bez spojky

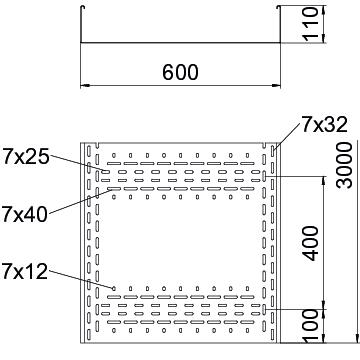

Rozměr	110x600x3000
Rozměr H	110 mm
Rozměr B	600 mm
Rozměr L	3000 mm

Rozmístění otvorů NATO	Ne
Šířka	24 in
Šířka	600 mm
S vrchním dílem	Ne
Tloušťka plechu	0,08 in
Tloušťka plechu	2 mm
Typ zkušebního zatížení podle IEC 61537	Typ II
Užitečný průřez	59600 mm²
Užitečný průřez	596 cm²
Výška	4 in
Výška	110 mm
Vzdálenost podpěr 1,5 m	1,67 kN/m
Vzdálenost podpěr 2,0 m	1,46 kN/m
Vzdálenost podpěr 2,5 m	1,2 kN/m
Vzdálenost podpěr 3,0 m	0,92 kN/m
Zachování funkčnosti	Ne

Všechny typy

Všechny typy

Typ	Délka	Šířka	Tloušťka plechu	Zachování funkčnosti	Materiál	Povrch	Obj. č.	Množství	Nejm. prod. jedn.
BKRS 1110 FS	3000 mm	100 mm	2 mm	Ne	Ocel	pásově zinkováno	6061981	m	3 m
BKRS 1120 FS	3000 mm	200 mm	2 mm	Ne	Ocel	pásově zinkováno	6061983	m	3 m
BKRS 1130 FS	3000 mm	300 mm	2 mm	Ne	Ocel	pásově zinkováno	6061985	m	3 m
BKRS 1140 FS	3000 mm	400 mm	2 mm	Ne	Ocel	pásově zinkováno	6061987	m	3 m
BKRS 1150 FS	3000 mm	500 mm	2 mm	Ne	Ocel	pásově zinkováno	6061989	m	3 m
BKRS 1160 FS	3000 mm	600 mm	2 mm	Ne	Ocel	pásově zinkováno	6061991	m	3 m

Příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.

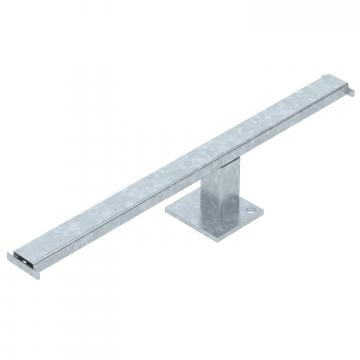

Opěrný výložník BKRS FT	STA BKRS 600 FT	6044553	Kus	1 Kus
Podpěrný profil 100 FS	STP Z 1060 FS	6044591	Kus	1 Kus
Podélná a úhlová spojka 110 FS	RLVL 110 FS	6067131	Kus	10 Kus
Redukční úhelník a zakončení 110 FS	RWEB 160 FS	7111740	Kus	1 Kus
